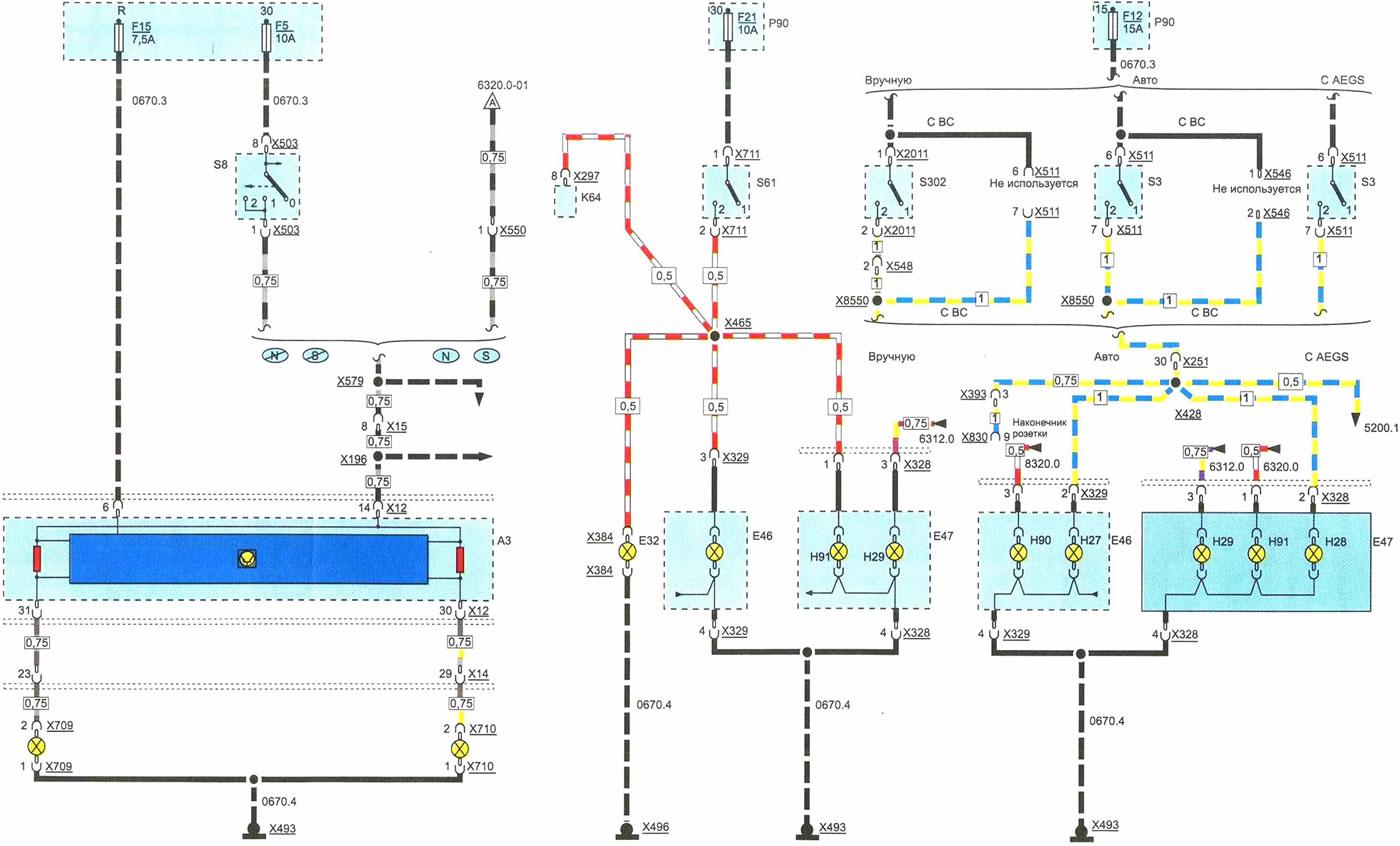

Освещение номерных знаков и багажника
Открыть большую картинку в новой вкладке »
- 0670.3 Предохранитель
- 6300.0 К переключателю света
- 0670.4 Соединение с массой
- 5200.1 Память SM/SPM
- 6320.0 Освещение номерных знаков/багажника
- 6312.0 Фары/противотуманные фары
- S302 Выключатель фонарей заднего хода (на коробке передач): 1-разомкнут, 2-замкнут
- Р90 Распределительная коробка в моторном отсеке
- S8 Переключатель света:
- 0. Выключено
- 1. Включен стояночный свет
- 2. Включены фары
- A3 Модуль контроля ламп
- S3 Выключатель фонарей заднего хода (на рычаге селектора АТ): 1-разомкнут, 2-замкнут
- Е43 Освещение номерного знака слева
- Е44 Освещение номерного знака справа
- К64 DWA реле
- Е32 Освещение багажника
- Е46 Задний фонарь слева
- E47 Задний фонарь справа
- Н28 Фонари заднего хода справа
- S61 Дверной выключатель крышки багажника/двери задка:
- 1. Задние двери закрыты
- 2. Задние двери открыты
- Н90 Лампа освещения багажника слева
- Н91 Лампа освещения багажника справа
- Н29 Дополнительный противотуманный свет справа
