Крышка багажника/дверь багажного отделения и поддерживающие стойки — снятие и установка (BMW 3 Series E46)

Снятие

Крышка багажника

1. Откройте крышку багажника, выверните винты крепления крышки ящика для инструментов и петли крышки (рис. 16.1). Снимите пшик для инструментов с облицовки багажника.



2. Извлеките центральные штифты фиксаторов, затем выньте сами фиксаторы и снимите облицовку с крышки багажника.

3. Поддержите крышку в открытом положении и отсоедините поддерживающие стойки (см. п. 8).

4. Отсоедините разъемы электропроводки от ламп освещения номерного знака, выключателя лампы освещения багажника и исполнительного механизма системы центральной блокировки (если он имеется) и привяжите к проводам бечевки. Запомните расположение жгутов проводов, выньте резиновые втулки и вытяните провода. После того, как провода будут вынуты, отвяжите от них бечевки и закрепите на крышке багажника. Эти бечевки понадобятся при установке (для того, чтобы протянуть провода внутри крышки багажника).

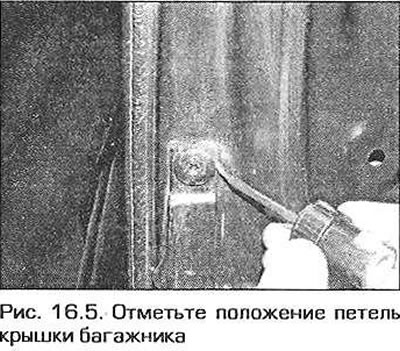

5. Пометьте фломастером положение петель, затем выверните болты крепления петель и снимите крышку багажника с автомобиля (рис. 16.5).



6. Осмотрите петли багажника. Если петли изношены или повреждены, замените их. Петли крепятся к кузову автомобиля при помощи болтов.

Дверь багажного отделения

7. Для снятия и установки двери багажного отделения требуются специальные приспособления. В связи с этим мы рекомендуем Вам для выполнения этой работы обратиться к дилеру BMW.

Поддерживающие стойки

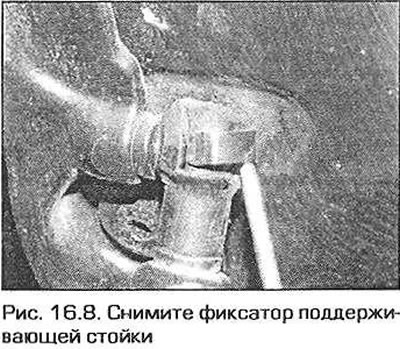

8. Поддержите крышку багажника/дверь багажного отделения в открытом положении. При помощи небольшой плоской отвертки поднимите пружинный фиксатор и отсоедините верхний конец стойки от опоры (рис. 16.8). Проделайте ту же процедуру с нижним концом стойки и снимите стойку с автомобиля.

Установка

Крышка багажника

9. Установка производится в последовательности, обратной снятию. Совместите метки на петлях, сделанные перед снятием.

10. После установки закройте крышку багажника и проверьте ее положение относительно окружающих панелей. При необходимости отрегулируйте положение крышки. Для этого ослабьте затяжку болтов крепления петель и разверните крышку в нужную сторону. Если краска вокруг петель будет повреждена, закрасьте кисточкой эти места (для предотвращения возникновения коррозии).

Поддерживающие стойки

11. Установка производится в последовательности, обратной снятию. Убедитесь в том, что стойки надежно закреплены фиксаторами.
