Компоненты системы центральной блокировки — снятие и установка (BMW 3 Series E46)

Примечание. Система центральной блокировки имеет функцию самодиагностики. Перед снятием любого компонента системы обратитесь к дилеру BMW или к соответствующему специалисту дпя поиска и обнаружения неисправности.

Снятие

Блок электронного управления (БЭУ)

1. Система центральной блокировки управляется блоком электронного управления (ZKE V), который иногда называют главным блоком (GM V). Этот блок расположен в салоне автомобипя, позади ящика для перчаток. Для доступа к блоку снимите ящик для перчаток (см. параграф 27).

2. Отсоедините крепления и опустите блок управления вниз.

3. Выньте фиксатор, затем отсоедините разъем(ы) электропроводки и выньте БЭУ из салона автомобиля.

Исполнительный механизм замка двери

4. Этот механизм является частью замка двери. Снятие замка двери описано в параграфе 13.

Исполнительный механизм замка крышки багажника

5. Этот механизм является мастью замка крышки багажника. Снятие замка описано в параграфе 17.

Исполнительный механизм замка двери багажного отделения

6. Снимите замок двери багажного отделения (см. параграф 17).

7. Выверните два винта и отсоедините от замка исполнительный механизм.

Электромагнит заслонки пробки топливного бака

8. Поверните фиксатор на 90° и частично снимите облицовку багажника с правой стороны.

9. Снимите стенку дополнительного ящика, затем оттяните назад облицовку багажного отделения (для доступа к электромагниту).

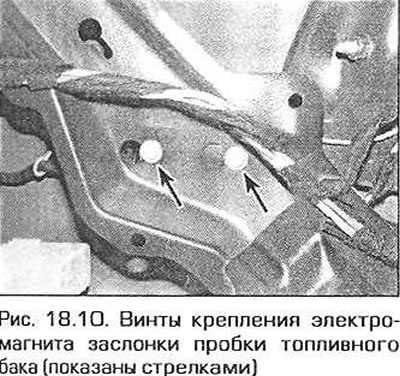

10. Отсоедините разъем электропроводки, затем ослабьте затяжку винтов крепления и выньте электромагнит из багажного отделения (рис. 18.10).

Электромагнит замка ящика для перчаток

11. Снимите ящик для перчаток (см. параграф 27).

12. Отсоедините от замка тягу электромагнита, выверните болты крепления и снимите электромагнит.

Установка

13. Установка производится в последовательности, обратной снятию. Перед установкой снятых панелей облицовки проверьте работу системы центральной блокировки.
