Снятие и установка центральной консоли (BMW 5 Series E39)

Снятие

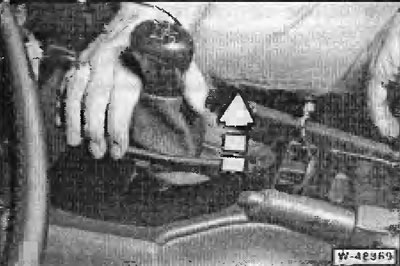

Открепить чехол рычага переключения передач и задрать его вверх.

Снять выключатели световой аварийной сигнализации и системы центрального запирания. Для этого через отверстие для рычага переключения передач отжать в сторону изоляцию из пенорезины и выжать выключатели изнутри. Разъединить штекерные разъемы.

Через отверстие для рычага переключения передач разъединить штекерный разъем прикуривателя.

Снять узел управления системой отопления и кондиционирования.

Примечание: иногда узел управления сидит очень прочно. В этом случае следует сначала снять центральную консоль, а затем выжать узел управления с обратной стороны.

Выжать выключатель под узлом управления. Действуя через отверстие для узла управления выжать выключатель и разъединить штекерный разъем.

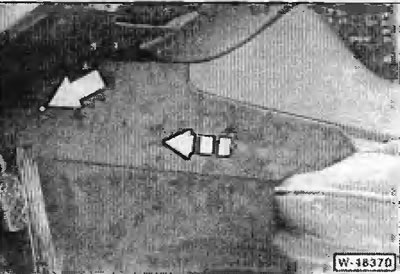

Снять боковые коврики слева и справа. Для этого вывернуть винты «стрелки», сдвинуть боковые коврики вперед и открепить от зажимов.

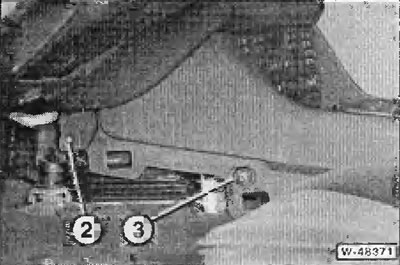

Вывернуть винты «2» и «3».

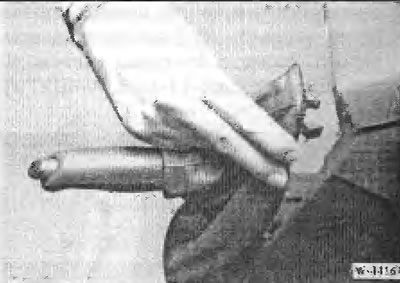

Снять вверху с консоли чехол рычага ручного тормоза, отклонить его вперед и открепить снизу.

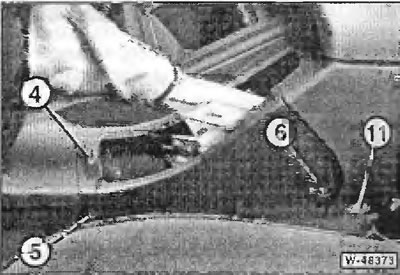

Отпустить винт «4».

Вывернуть винты «5» и «6», предварительно удалив заглушки.

Открепить боковую крышку рычага ручного тормоза, для этого крышку сзади вверху потянуть к сиденью водителя и снять.





Заднюю решетку подвода воздуха «1» нажать слегка вверх, с помощью отвертки с боков «стрелки» отжать и снять подстаканник или соответственно попку для вещей «2».

Решетку подвода воздуха сдвинуть вниз и снять.



Вывернуть винты «7» и «8».

Сдвинуть сиденья до отказа назад, и у задних боковых частей слева и справа внизу вывернуть по 2 винта, предварительно удалив с помощью меленькой отвертки заглушки «11» (рис. W-4B373).



Отжать в сторону изоляцию корпуса переключателя передач и вывернуть винт «9».



Вывернуть винт «10».

Центральную консоль сзади немного приподнять и разъединить расположенный под ней штекерный разъем цепи освещения пепельницы. Предварительно пометить разъем с помощью бирки.

Оба передних сиденья, спинки сидений и рычаг переключения передач или соответственно рычаг выбора режима работы переставить в крайние задние положения.

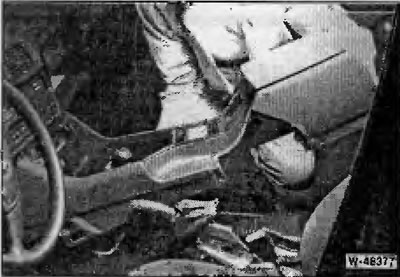

Центральную консоль сзади приподнять, потянуть назад, отклоняя в сторону сиденья для пассажира рядом с водителем, и снять.

Установка

Приставить центральную консоль спереди со стороны сиденья для пассажира рядом с водителем.

Соединить под консолью штекерный разъем выключателя ручного тормоза.

Через отверстие для рычага переключения передач соединить штекерный разъем прикуривателя.

Центральную консоль грубо выровнять и слабо прикрепить винтами:

• сначала двумя винтами слева и справа впереди, предварительно выровняв гайки из листового материала;
• одним винтом под изоляцией рычага переключения передач;
• одним винтом под выключателем световой аварийной сигнализации;
• двумя винтами слева и справа сзади на высоте замков ремней безопасности;
• двумя винтами сзади в отверстии для решетки подвода воздуха.

Центральную консоль выровнять и винты крепления затянуть,



Крышку у рычага ручного тормоза вверху закрепить и прижать внизу. Вставить и затянуть 3 винта:

• 1 винт под рычагом ручного тормоза;
• 2 винта с боков впереди и сзади, вставить на место заглушки.

Соединить штекерные разъемы выключателей световой аварийной сигнализации и системы центрального запирания, вжать выключатели в отверстия.

Вставить изоляцию рычага переключения передач.

Вставить заднюю решетку подвода воздуха и сдвинуть ее вверх.

Закрепить полку для вещей или подстаканник.

Чехол рычага ручного тормоза закрепить внизу, прижать вверху и закрепить.

Боковой коврик слева приставить так, чтобы оба зажима из листового материала вошли в соответствующие отверстия, сдвинуть покрытие вперед, прижать и закрепить винтами. Боковой коврик справа закрепить таким же способом.

Штекер для выключателя под узлом управления системой отопления просунуть через отверстие и подсоединить к выключателю.

Вжать выключатель в отверстие.

Установить узел управления системой отопления и кондиционирования.

Закрепить чехол рычага переключения передач.
