Снятие и установка средней консоли и полки под приборной доской (BMW 3 Series E30)

Снятие

Отключить провод массы от аккумулятора.

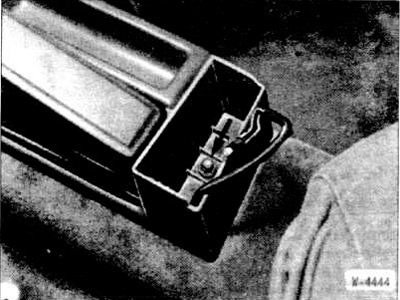

Вытащить пепельницу. При необходимости снять патрон лампы подсвета.



Отвернуть винт крепления полки. Оттянуть консоль назад, освободить ее переднюю сторону и стащить с рычага ручного тормоза.

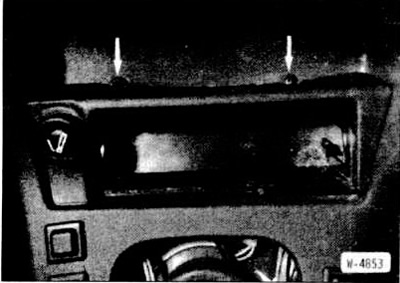

Отвернуть передние винты крепления пепельницы на консоли.

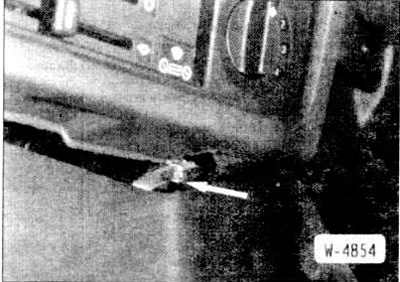

Отвернуть винт крепления консоли под пультом отопителя.



При механической коробке передач: снять ручку переключения передач.

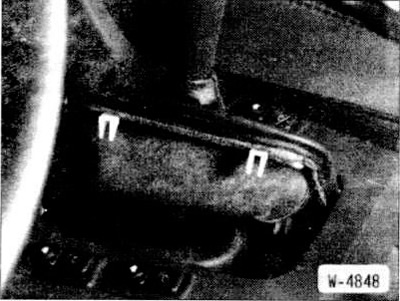

Стянуть вверх чехол из искусственной кожи.

На автомобилях с автоматической трансмиссией: снять накладку рукоятки переключения, отвернуть расположенные под ней винты, снять облицовку; если имеется переключатель стеклоподъемного механизма с электроприводом, вытащить его.

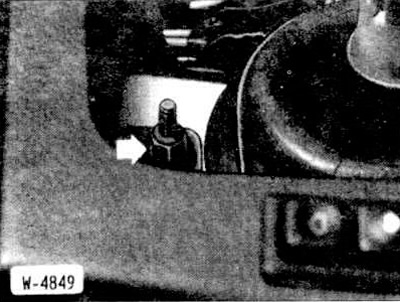

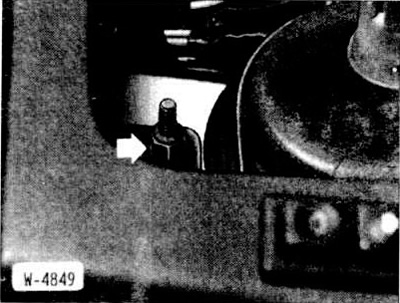

Вытащить звукоизоляционную прокладку. Отвернуть гайку консоли.

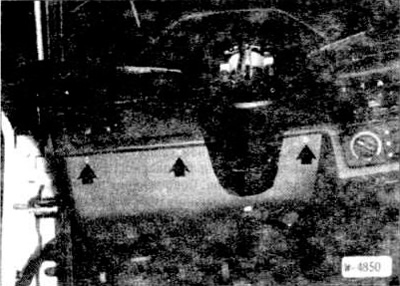

Снять нижнюю полку под приборной доской. Для этого повернуть широкой отверткой замки (стрелки) на 90°. Снять накладку.

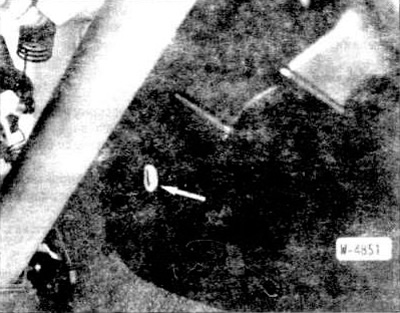

С обеих сторон повернуть замок на 90° и вытащить консоль назад. Если имеются разъемы к переключателям, отсоединить их.

Установка

Вставить консоль, подсоединить разъемы к переключателям.

Закрепить консоль поворотом обоих замков на 90°.

Завернуть винт крепления консоли под пультом отопителя.

Вставить накладку приборной доски и закрепить поворотом замков.



Завернуть 2 винта крепления пепельницы спереди.

Навернуть гайку. Вложить звукоизоляционную прокладку.

Надеть на рукоятку переключения чехол из искусственной кожи, вставить плату а консоль.

Сильно прижать рукоятку рычаг л переключения. Она должна заскочить в стопор.

На автомобилях с автоматической трансмиссией: вставить облицовку рукоятки переключения и привернуть винтами, предварительно вставить выключатель стеклоподъемного механизма с электроприводом. Поставить накладку.



Вставить консоль пепельницы и вставить ее (стрелки) в среднюю консоль.



Закрепить консоль винтом. Вставить пепельницу.

Подключить провод массы к аккумулятору.

(Оригинальная статья размещена на ресурсе «BMWMan»)
