Снятие и установка узла управления системой отопления / кондиционирования (BMW 5 Series E39)

Снятие

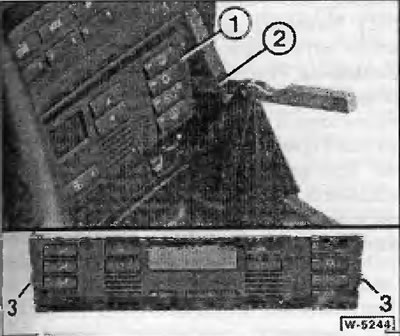

Открепить узел управления «1». Для этого вставить слева и справа два щупа «2» и отжать в показанных местах пружинные зажимы «3».

Внимание: Щупы следует вставлять точно в указанных местах «3» с некоторым усилием. Если вытащить узел управления этим способом не удается, нужно снять центральную консоль и выдвинуть узел управления изнутри.

Узел управления вытащить.

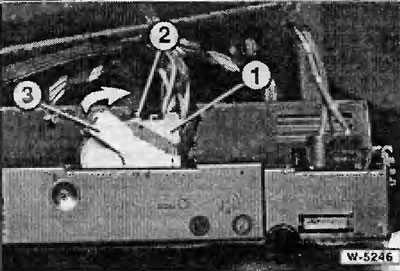

Открепить и отсоединить многоконтактные штекеры «1». Для этого крюк «2» нажать вниз и отвести скобу «3» в сторону. Благодаря этому выключатель вынимается движением вверх.

Прочие штекерные разъемы разъединяются сжатием стопорных устройств.

Установка

Вставить и зафиксировать штекеры.

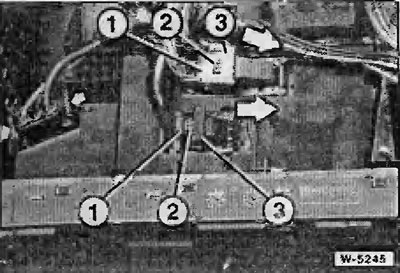

Многоконтактный штекер «1» приставить и перекладкой стопорной скобы «3» подтянуть. Стопорную скобу «3» застопорить «2». Проверить прочность крепления штекера и стопорной скобы.



Узел управления приставить, равномерно прижать и зафиксировать.
