Снятие и установка электродвигателя привода сдвигаемой панели крыши (BMW 5 Series E39)

Снятие

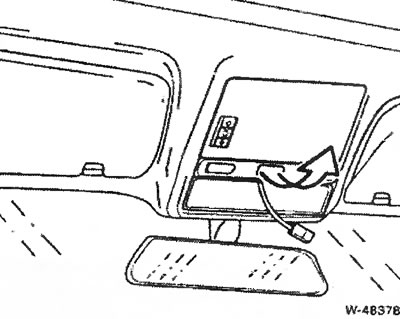

Плафон салона вместе с держателем лампы отжать с помощью узкой отвертки, разъединить штекерный разъем.



С помощью отвертки отжать накладку. Разъединить штекерный разъем выключателя привода, для чего посредством сжатия отпустить стопорный механизм.



Шлицевым ключом Т25 вывернуть винты крепления.

Вынуть узел привода вместе с двигателем и разъединить штекерный разъем.

Установка

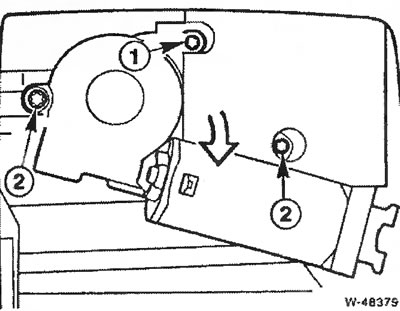

Узел привода с электродвигателем вставить, присоединить и закрепить двумя короткими винтами «2» и длинным винтом «1». Обязательно использовать новые болты. В случае, если это невозможно. старые болты предварительно обработать средством против самоотворачивания, например, Loctite 270.

Подсоединить штекер к выключателю привода, закрепить крышку.



Соединить штекерный разъем плафона и закрепить плафон.

Инсталляция привода сдвигаемой панели крыши

Сдвигаемую панель крыши установить в поднятое положение, после чего выключатель привода продолжать удерживать в позиции, соответствующей поднятому положению (Hebestellung).

Удерживать выключатель в этом положении 5 секунд.

• после каждого прерывания электропитания или
• после регулировки положения панели.

Удерживать выключатель в этом положении 20 секунд:

• после возникновения неисправностей,
• после отпускания привода или
• после проведения работ с тросовыми тягами.

Процесс инсталляции завершается, когда панель крыши еще раз коротко нажимается в поднятое положение (сопровождается щелчком).
