Снятие и установка мотора сдвижной панели крыши (BMW 3 Series E36)

Внимание: Перед снятием закрыть сдвижную панель крыши. Если мотор отказал, закрыть панель аварийным способом. Если панель не закрывается, так как заклинило редуктор, см. указания в конце раздела.

Снятие

Снять узкой отверткой плафон освещения салона вместе с платой ламп.

Снять накладку

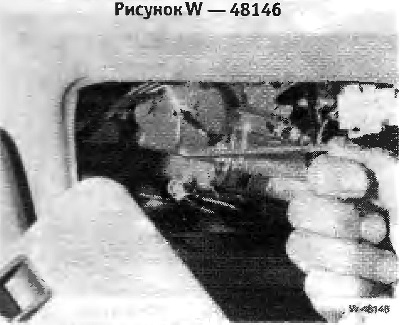

Если сдвижная панель крыши открыта, закрыть ее вручную с помощью стержневого ключа. Ключ имеется в комплекте бортового инструмента.

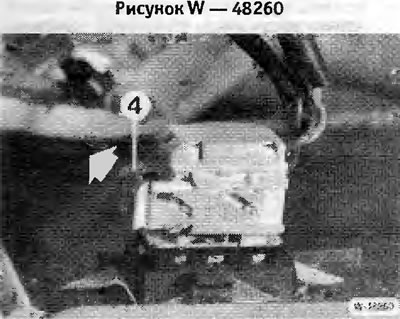

Отсоединить разъем переключателя, для чего отвести в сторону фиксатор «4».

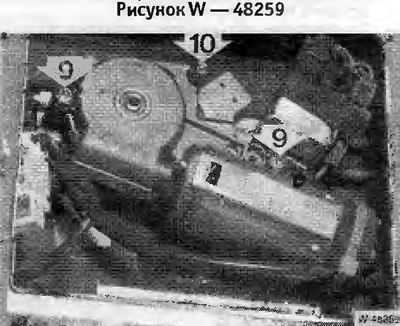

Отвернуть 3 болта -9/10- и вытащить узел привода.

Внимание: Болты законтрены, поэтому подлежат замене.

Отсоединить с задней стороны разъем, сжимая при этом язычки фиксатора. После этого вывести разъем из направляющей, снять узел привода.

Установка

Внимание: Сдвижная панель крыши должна быть закрыта.

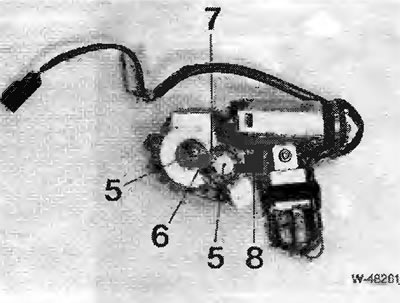

Перед установкой убедиться, что метка «6» и цапфа «7» расположены по одной линии с центрами осей «5» узла привода. При этом мотор устанавливается в начальное положение, что соответствует положению при закрытой панели крыши. Если требуется, повернуть мотор соответственно стержневым ключом.

Если ранее наблюдались дефекты включения, заменить на станции обслуживания микровыключатель «стрелка» сдвижной панели крыши.

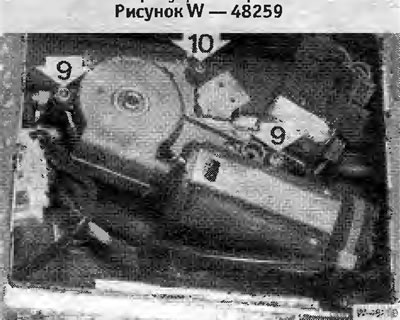

Вставить узел привода, подключить и закрепить 2 короткими болтами «9» и 1 длинным болтом «10». Обязательно устанавливать новые болты. Если новые болты отсутствуют, предварительно покрыть резьбу болтов контровочной пастой.



Подсоединить разъем переключателя.

Установить накладку и плафон освещения салона.

Если невозможно закрыть сдвижную панель крыши, так как заклинило редуктор привода поступать следующим образом:

Снять дефектный мотор.

Установить новый мотор.

Закрыть сдвижную панель крыши аварийным способом (привести ее в начальное положение).

Снять новый мотор.

Привести новый мотор в начальное положение.

Установить новый мотор.
