Снятие и установка исполнительного мотора системы замков с центральным управлением (BMW 5 Series E34)

Снятие

Снять облицовку двери.

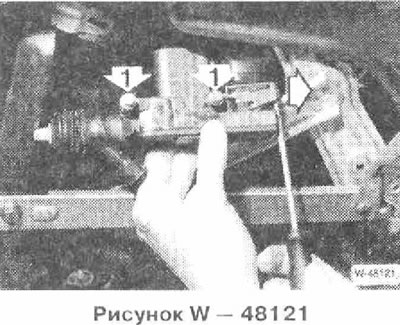

Вывернуть болты 1 крепления исполнительного мотора. Перед снятием отметить положение болтов, чтобы впоследствии устанавливать мотор в прежнем положении.

Отсоединить электрические провода от исполнительного мотора. Для этого вставить отвертку между металлической скобой и разъемом и нажать вправо, см. рисунок.

Отсоединить от мотора тяги соединения с замком, вытащить исполнительный мотор из двери.

Установка

Подсоединить тяги к исполнительному мотору.

Подсоединить разъем исполнительного мотора и вставить сбоку скобу. После этого разъем вставляется сам.

Вставить исполнительный мотор в дверь, не заворачивая болты, мотор еще потребуется перемещать.

Выровнять исполнительный мотор, для чего:

• Нажать поворотную защелку в положение "закрыто" или закрыть дверь.
• Повернуть ключ в замке в положение "закрыто", исполнительный мотор притягивает тягу.
• Переместить исполнительный мотор в крепежных отверстиях немного назад для компенсации люфта в тягах.

В этом положении завернуть и слегка, моментом 2 нм затянуть 2 болта исполнительного мотора.

Проверить функционирование системы замков с центральным управлением и замка. Если потребуется еще выровнять мотор.



Установить облицовку двери.
