Снятие и установка стекла окна и уплотнения шахты окна (BMW 5 Series E34)

При монтаже окна должны сниматься все наружные уплотнения и декоративные накладки. При недостаточном опыте рекомендуется поручить эти работы станции обслуживания, так как при определенных обстоятельствах можно столкнуться с трудностями подгонки и недостатками обработки.

Снятие

Снять внутреннюю облицовку двери.

Осторожно снять уплотнение с выреза в двери.

Опустить стекло.

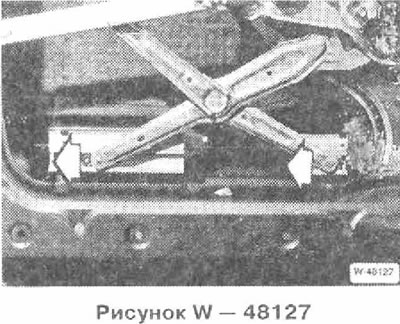

Снять боковые фиксаторы, отжав их отверткой по направлению стрелок, и отжав сферические головки.

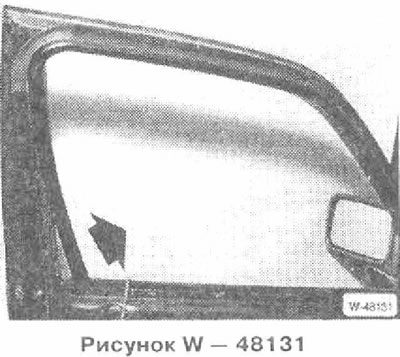

Вытащить из выреза окна пластмассовую декоративную рамку.



Отвернуть наружное зеркало, отсоединить разъем.

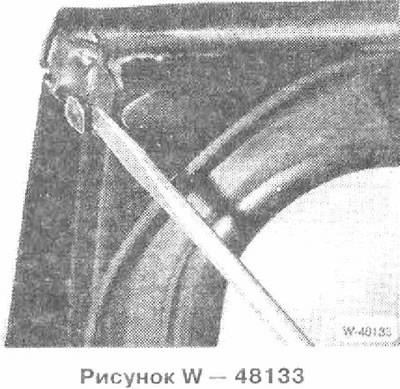

Вытащить пробку резинового уплотнения и стащить резину в области задней стойки вверх.

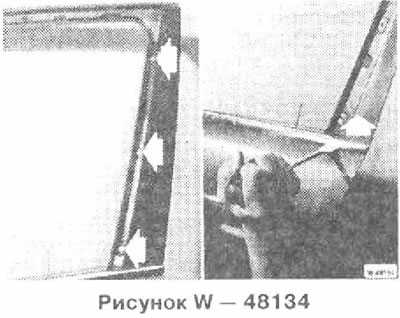

Вывернуть винты и снять накладку. Снять наружное уплотнение шахты окна (правый рисунок).

Внимание: Во избежание повреждения краски пользоваться деревянным клином или проложить тряпку.

Вытащить направляющую резину из направляющих шин стекла.

Вытащить стекло из окна вверх.

Установка

Вставить стекло в шахту окна сверху, и подсоединить сферические головки. Надвинуть фиксаторы.

Вставить и прижать направляющую резину.

Приложить уплотняющую резину и закрепить ее пробками.

Закрепить наружное уплотнение шахты окна в зажимах. Погнутые зажимы заменить.

Подсоединить пластмассовую декоративную рамку и задвинуть ее под уплотнение двери.



Привернуть наружную накладку 3 винтами.

Установить наружное зеркало.

Отрегулировать стекло окна.

Поставить наружное уплотнение окна с зажимами с наружной стороны двери. Погнутые накладки заменить.

Установить внутреннюю облицовку двери с внутренним уплотнением.
