Снятие и установка замка двери (BMW 5 Series E34)

Снятие

Снять внутреннюю обшивку двери.

Окно должно быть закрыто.

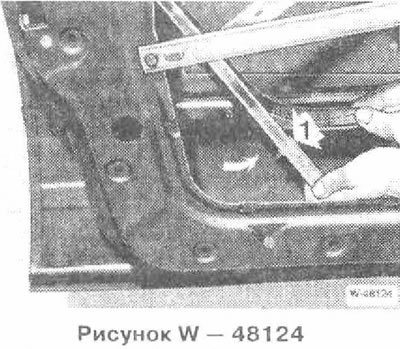

Отвернуть блок 1, наклонить направляющую планку стекла вперед и отсоединить сверху.



Отсоединить соединительную тягу от цилиндра замка. Для этого отвести в сторону фиксатор и вытащить тягу из рычага замка.



Отвернуть 3 болта на двери. Задний болт находится под резиновым уплотнением.



Вытащить замок из двери.

Установка

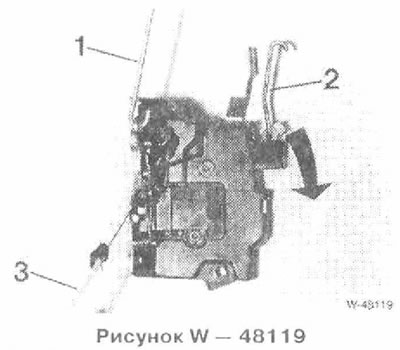

(Рисунок W — 48119) Тяги должны быть подсоединены к замку следующим образом:

• 1 — к кнопке блокировки,
• 2 — к ручке двери (цилиндру замка),
• 3 — к дистанционному управлению.

Вставить замок в дверь и соответственно подсоединить тяги. Тяги имеют изгибы. Тяги вставляются так, чтобы они нигде не задевали за дверь. Обеспечить свободное перемещение тяг.

Закрепить замок на двери 3 болтами.

Проверить функционирование замка, дистанционного управления и центрального управления замками.

Вдвинуть направляющую стекла снизу в верхний крюк, после чего привернуть к двери. Вставить в направляющую уплотняющую резину.

Установить внутреннюю облицовку двери.
