Снятие и установка замка двери (BMW 3 Series E36)

Снятие

Снять внутреннюю обшивку двери.

Окно должно быть закрыто.

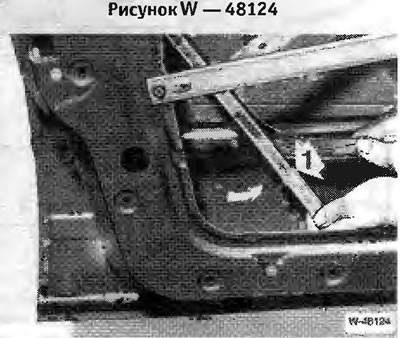

Отвернуть болт «1», наклонить направляющую планку стекла вперед и отсоединить сверху. Освободить электрические провода, отсоединить разъем. Для удобства можно полностью снять стекло.

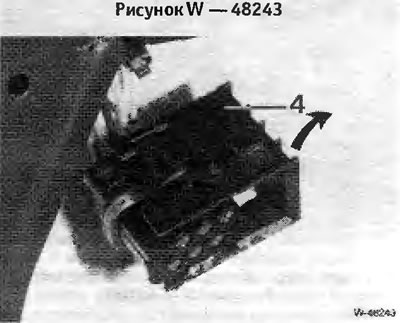

Отсоединить разъем от исполнительного мотора системы замков с центральным управлением.. Для этого отвести в сторону фиксатор «4» по направлению стрелки. При этом разъем немного приподнимается и может быть легко снят.

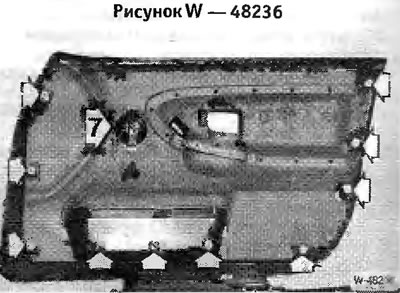

Отвернуть внутреннюю ручку двери, отсоединить от исполнительной тяги и снять. Отсоединить тягу сзади.

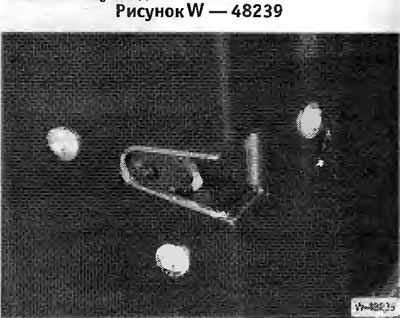

Отвернуть 3 болта на двери.

Приподнять немного замок двери и отсоединить тягу от наружно ручки двери. При этом немного приподнимать наружную ручки двери.

Вынуть замок из двери вниз.

Установка

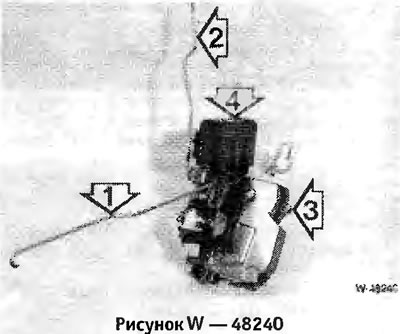

Тяги должны быть подсоединены к замку следующим образом: 1 к кнопке блокировки, 2 к ручке двери (цилиндру замка), 3 к дистанционному управлению, 4 к исполнительному мотору системы замков с центральным управлением.

Вставить замок в дверь и соответственно подсоединить тяги. Тяги имеют изгибы. Тяги вставляются так, чтобы они ни|де не задевали за дверь. Обеспечить свободное перемещение тяг.

Закрепить замок на двери 3 болтами.

Подсоединить и закрепить разъем исполнительного мотора системы замков с центральным управлением.



Проверить функционирование замка, дистанционного управления и центрального управления замками.

Вдвинуть направляющую стекла снизу в верхний крюк, после чего привернуть к двери. Вставить в направляющую уплотняющую резину.

Подсоединить исполнительную тягу к внутренней ручке двери и привернуть внутреннюю ручку двери. Передний носик должен защелкнуться, иначе потом невозможно будет установить накладку.

Установить внутреннюю облицовку двери.
