Стекло окна отрегулировано правильно, если оно сверху располагается параллельно вырезу окна и равномерно погружается в уплотнение окна. Так как купе имеет безрамные стекла окон, предварительным условием правильной регулировки является правильная подгонка двери и безупречные уплотнения.
Регулировка стекла может производиться без снятия облицовки двери, если следует отрегулировать только следующие параметры: глубина погружения «В» (см. рисунок), параллельность кузову, а также прижим. Если имеется второе отверстие за молдингом двери, может также регулироваться и глубина погружения «С».
Требуется следующий инструмент: комплект головок Torx-ключей ¼ дюйма с крестовым шарниром и удлинителем.
С помощью наружной или внутренней дверных ручек стекло автоматически опускается на 4-6 мм. Блок управления системой стеклоподъемников опознает закрытое положение по сопротивлению при достижении механического упора стеклоподъемного механизма.
Внимание: После регулировки убедиться, что при отказе автоматики стекло не зажимается в районе «В» или «С» в уплотнении двери. В противном случае при открывании двери стекло может сломаться. Поэтому необходимо проверить концевой упор следующим образом:
- Открыть дверь и насколько возможно поднять стекло.
- Закрыть рукой защелку замка двери. В блок управления поступает сигнал "Дверь закрыта" и стекло начинает перемещаться вверх примерно на 5 мм в свое конечное положение.
- Отключить аккумулятор или отсоединить разъем мотора стеклоподъемного механизма.
- Открыть замок двери, защелка открывается и дверь может быть закрыта.
- Осторожно закрыть дверь. При этом убедиться, что при отказе автоматики стекло не зажимается в районе «В» или «С» в уплотнении двери. В противном случае откорректировать регулировку.
Регулировка без снятия облицовки двери

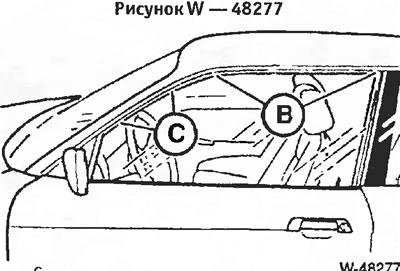

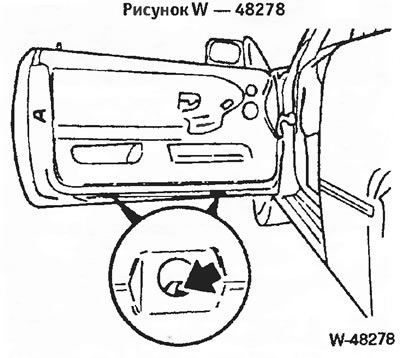

Корректировка глубины погружения «В» (Рисунок W 48277): Опустить стекло и снять заглушки в нижней части двери.
Отрегулировать упоры по высоте поворотом регулировочных винтов.
Закрыть дверь и фломастером пометить глубину погружения погружения «В». Размер В измеряется на расстоянии 90 и 400 мм от средней стоики. Открыть дверь и измерить глубину погружения верхнего края стекла. Она должна составлять от 1,5 до 2,5 мм.

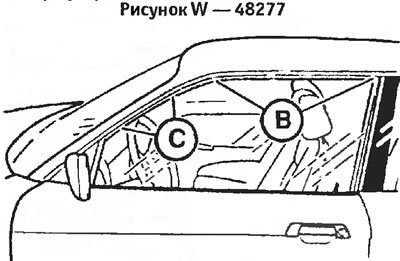

Корректировка глубины погружения «С» (Рисунок W 48277): Опустить стекло примерно на 105 мм от верхнего края облицовки двери.

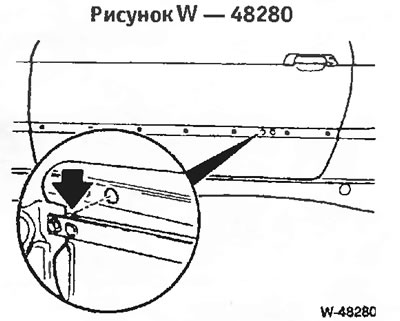

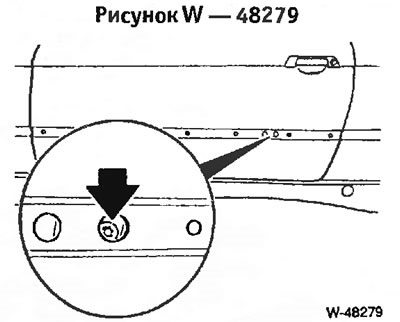

Снять молдинги поворачивать регулировочный болт вправо, при этом он отворачивается.
Закрыть дверь и поднять стекло.
Выровнять стекло в продольном направлении и затянуть регулировочный болт, см. рисунок.
Закрыть дверь и отметить фломастером на стекле глубину погружения «С» (Рисунок W 48277). Открыть дверь и измерить глубину погружения относительно верхнего края стекла. Она должна составлять от 10 до 1,5 мм.
Проверить концевой упор при отключенном моторе стеклоподъемного механизма, как описано выше.
Регулировка параллельности (наклона стекла): Снять молдинг и поворачивать регулировочный болт в левом отверстии вправо(ослабить). На рисунке показан вид крепления изнутри двери. Регулировочный болт располагается примерно на 35 мм левее и на 15 мм выше отверстия в двери.
Выровнять стекло и затянуть болт.
Проверить концевой упор, как описано выше.

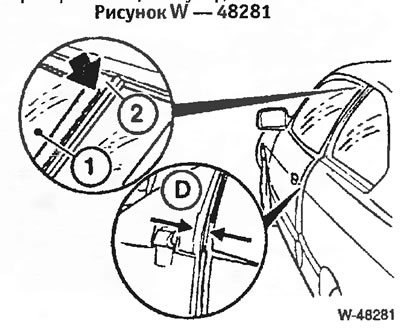

Регулировка прижима: Для обеспечения уплотнения стекло должно располагаться ближе внутрь, чем остальная дверь. Для проверки поднять стекло и прикрыть дверь до прилегания к уплотнению «стрелка». В этом положении размер «D», измеренный в 20 см выше фальца двери, должен составлять 8 мм.

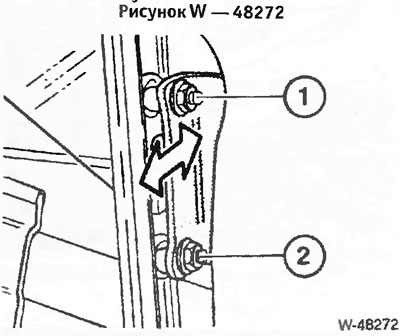

При необходимости ослабить 2 болта в нижней части двери и отрегулировать прижим перемещением направляющей стекла.
Внимание: Слишком большой прижим может повредить стекло при закрывании двери.
Проверить концевой упор, как описано выше.
Регулировка со снятием облицовки двери
Эта регулировка включает в себя предварительные регулировки и должна проводиться после замены механических деталей стеклоподъемника.
Снять облицовку двери.

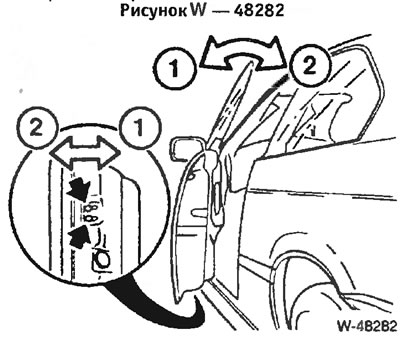

Предварительная регулировка прижима: Ослабить крепление уголка задней роликовой направляющей. После этого затянуть болты направляющей шины стекла на внутренней стороне двери так, чтобы они находились в середине прорезей (Рисунок W 48282).
Отрегулировать прижим, как описано в подразделе "Регулировка без снятия облицовки двери".
Предварительная регулировка глубины погружения «С»: Привернуть шину стекла сверху в среднем положении.
Закрыть двери и поднять и опустить стекло. Если стекло находит на верхнее уплотнение, отпустить болт основного упора, отжать вперед и снова затянуть.

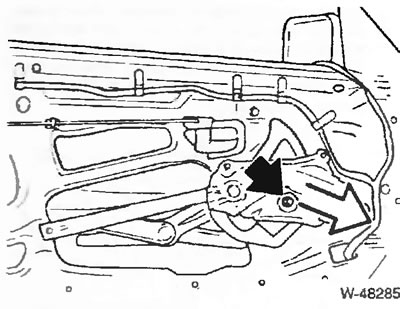

Предварительная регулировка прижима по передней роликовой направляющей:Несколько раз поднять и опустить стекло. Подтянуть уголок на роликовой направляющей так, чтобы он еще мог перемещаться.
После этого отрегулировать прижим, как описано в подразделе "Регулировка без снятия облицовки двери".

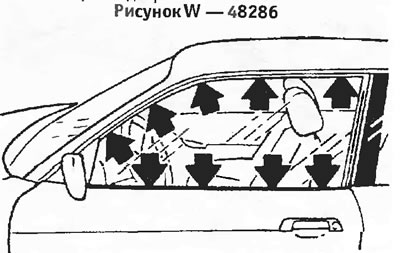

Регулировка параллельности (наклона стекла). Закрыть окно и фломастером обчертить стекло по контуру уплотнений.

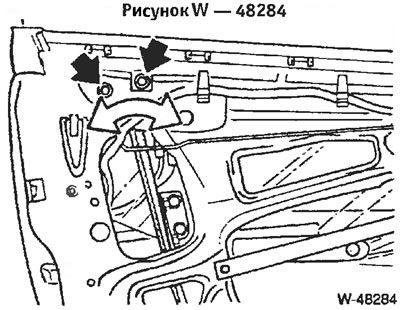

Ослабить болт шины и переместить шину так, чтобы стекло было параллельным раме окна.
После этого еще раз проверить глубины погружения «В» и «С» в уплотнение, при необходимости отрегулировать, как описано в подразделе "Регулировка без снятия облицовки двери".
Проверить концевой упор при отключенном моторе стеклоподъемного механизма, как описано в начале раздела.

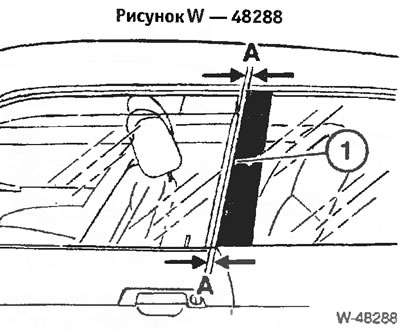

В заключение проверить размер «А» между стеклом и накладкой. Он должен составлять 4-5 мм. Если это не так, снять и заменить накладку.
