Снятие и установка замка двери задка / снятие и установка цилиндра замка (BMW 3 Series E30)

Снятие

На автомобилях с накладкой на багажнике снять накладку.

Откинуть коврик багажного отсека.

Немного приподнять нижнюю облицовку и вытащить ее.

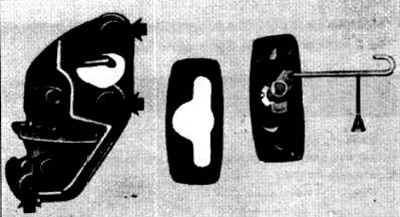

Отвернуть со стороны багажного отсека 3 винта замка. Придерживать цилиндр замка снаружи, чтобы он не упал.

На автомобилях с системой замков с центральным управлением: отсоединить соединительную тягу «А» от исполнительного мотора.

Вытащить замок вбок.

Снятие цилиндра замка

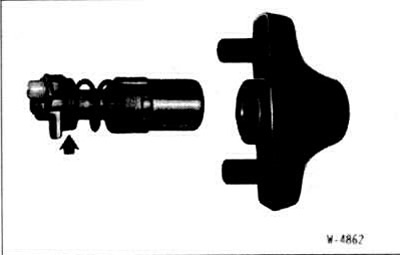

Подцепить отверткой стопорное кольцо цилиндра замка. Вытащить цилиндр замка.

Установка цилиндра замка

Вставить цилиндр замка в крепление. Вставить стопорное кольцо. Обеспечить правильную посадку стопорного кольца в проточке.

Установка

Вставить замок, придерживая цилиндр замка снаружи.


Закрепить замок 3 винтами. Не забыть поставить прокладку.

На автомобилях с системой замков с центральным управлением: подсоединить соединительную тягу к исполнительному мотору и затем вставить ее в цилиндр замка. Для этого повернуть пластмассовый зажим так, чтобы выемка была обращена вниз. После этого вставить соединительную тягу отверткой.

Проверить функционирование замка и системы замков с центральным управлением.

Установить облицовку багажного отсека.

На автомобилях с накладкой на багажнике: установить накладку.
