Снятие и установка облицовки двери (BMW 3 Series E30)

Снятие

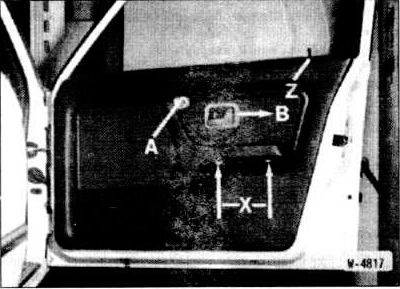

Отвернуть кнопку «Z» блокировки двери.

Сдвинуть накладку «В» назад и вытащить.

Подцепить отверткой накладку «А» подлокотника и отвернуть расположенный под ней винт.

Отвернуть винты «X» подлокотника. Потянуть подлокотник вперед и высвободить.



На автомобилях с наружным зеркалом с электроприводом: вытащить кнопку управления зеркалом, подцепить маленькой отверткой и вытащить выключатель, отсоединить разъем выключателя.



На автомобилях со стеклоподъемником: снять накладку с рукоятки.

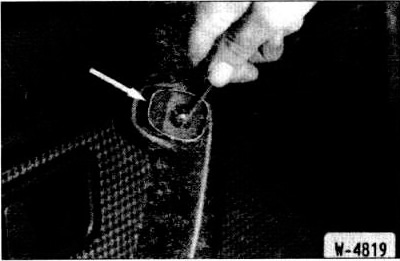

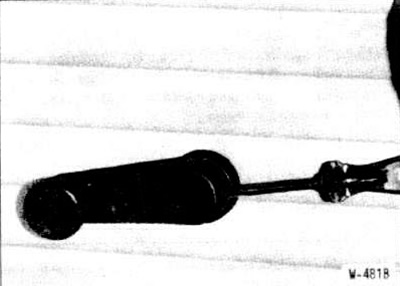

Отжать стопор (стрелка) отверткой или вывернуть винт.

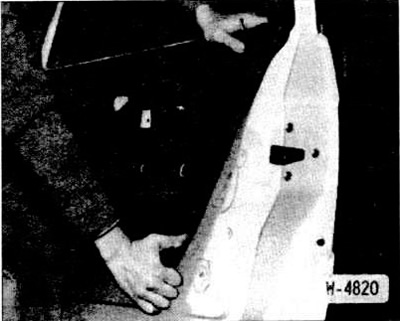

Оттянуть облицовку от двери в области зажимов и снять наверх. Как правило, вместе снимается и уплотнение проема окна.

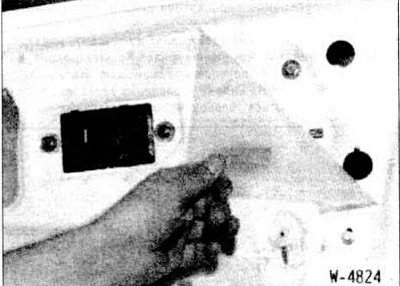

Если имеется пленка, осторожно стянуть ее из дверного выреза.

Установка

Аккуратно наклеить пленку на вырез двери.

Внимание: Пленка не должна быть поврежденной, иначе в салоне будут сквозняки. Небольшие порывы можно заклеить липкой лентой.

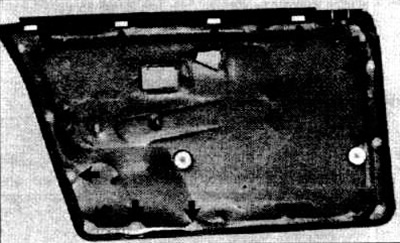

Проверить наличие всех зажимов на облицовке двери. Поврежденные зажимы заменить.

Закрепить зажимами уплотнение шахты двери на облицовке.

Вставить облицовку в дверь сверху, сначала прижав ее к шахте двери спереди, а затем сзади, и немного выровнять ее по двери.

Прижать облицовку к двери в местах зажимов.

Завернуть кнопку «Z» блокировки двери.

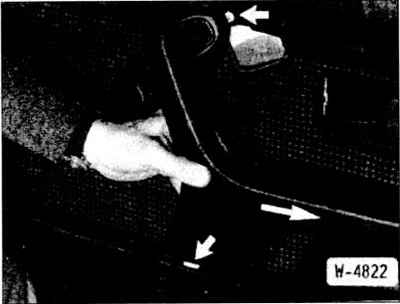

Поставить сзади накладку «В» и вдвинуть ее в прорезь.

Вставить снизу подлокотники в полку в двери и сдвинуть вперед, одновременно подлокотник должен войти сверху в прорезь.



Ввернуть в подлокотник сверху винт и поставить накладку.

На автомобилях с наружным зеркалом с электроприводом подсоединить разъем к переключателю. Выключатель вставить в подлокотник. Надеть кнопку управления зеркалом. Кнопка может устанавливаться только в одном положении.

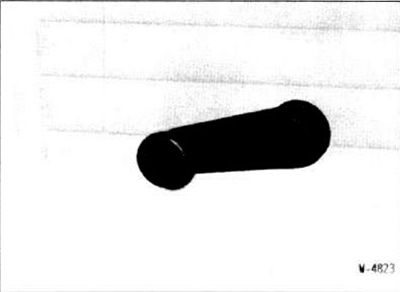

На автомобилях с механическим стеклоподъемным механизмом надеть рукоятку с шайбой так, чтобы при закрытом окне рукоятка была направлена вперед.

Закрепить рукоятку стопором или винтом. Надеть на рукоятку накладку.
