Снятие и установка облицовки двери (BMW 5 Series E39)

Излагается процедура снятия облицовки с передних дверей. Для задних дверей снятие выполняется аналогично. Отличия в операциях приведены в конце главы.

Снятие

Отсоединить провод массы (-) аккумуляторной батареи. Аккумуляторная батарея находится в багажном отсеке за правой боковой облицовкой.

Внимание: При этом содержимое электронных запоминающих устройств стирается. Выполнять указания, приведенные в главе "Снятие и установка аккумуляторной батареи".

Изолировать отрицательный полюс аккумуляторной батареи, чтобы предотвратить случайный электрический контакт.

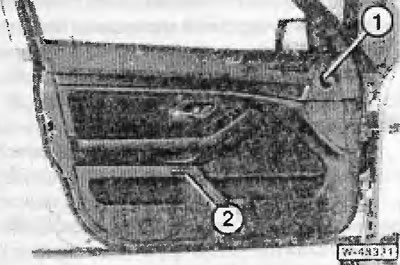

Вывернуть расположенный в воздушном канале болт «1».

Отжать внизу облицовки фонарь освещения ниши для ног, разъединить штекерный разъем и фонарь снять.

Отжать маленькой отверткой выключатель «2» устройства запоминания положений сиденья, разъединить штекерный разъем и выключатель снять.

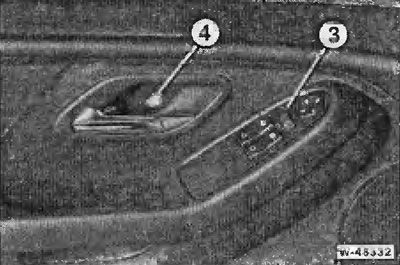

Отжать маленькой отверткой панель управления «3» стеклоподъемниками и зеркалами заднего вида.

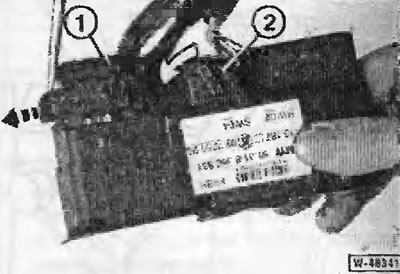

Разъединить штекерные разъемы:

• Штекерный разъем 1: нажать отверткой в сторону, не поднимая, стопорную задвижку. С помощью рычажного механизма выключатель поднимается вверх.
• Штекерный разъем 2: нажать вниз стопорный крюк и отклонить в сторону запирающую скобу — в результате этого выключатель поднимается вверх.

Снять панель управления.

Вынуть из выемки ручки двери накладку «4» (рисунок W-48332) и вывернуть расположенный под ней винт.

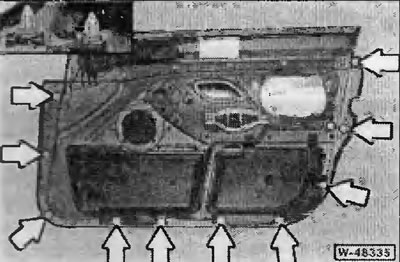

Открепить облицовку двери с боков и внизу — для этого потянуть облицовку от двери пальцами за край. Расположение зажимов показано стрелками далее на рисунке W-4B335.

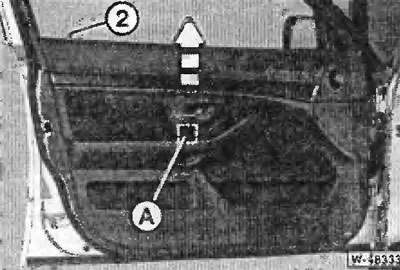

Сдвинуть облицовку вверх и тем самым открепить ее от центрального зажима и от верхних пружинных зажимов.

Центральный зажим находится с внутренней стороны облицовки в зоне «А».



Через отверстие в облицовке передвинуть привод открывания замка двери изнутри.

Поднять облицовку двери над кнопкой «2» запирания двери изнутри и снять.

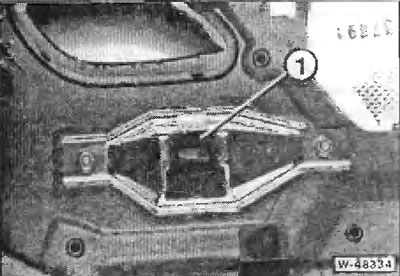

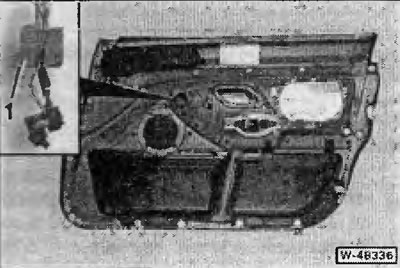

Если средний зажим «1» остался в двери, его необходимо вытащить и, как показано на рисунке, вставить в облицовку.



Отсоединить провод громкоговорителя, отвернуть крепление коробки «1»громкоговорителя и снять коробку.

Внимание: Соблюдать технику безопасности при работах с надувной подушкой безопасности.

Разъединить штекерный разъем (оранжевый) «2» боковой подушки безопасности. Отвернуть крепление боковой подушки безопасности «3» и вместе с закрывающей платой переместить ее вверх, например в багажный отсек.

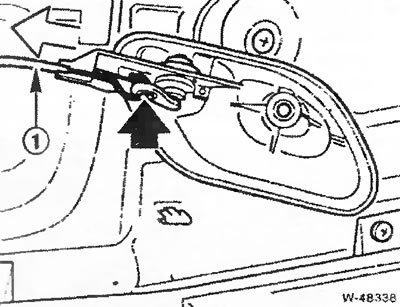

Тягу Боудена «1» вытянуть назад, отцепить от рукоятки отпирания двери изнутри и снять.



Если требуется, осторожно снять с двери пенопластовую облицовку.

Примечание: клеевое уплотнение лучше держится на пенопластовой облицовке когда она снимается толчками при низкой температуре.

Установка

Тщательно приклеить к двери пенопластовую облицовку.

Внимание: облицовку нельзя повреждать, иначе в автомобиле будет сквозить. Клеящая масса должна быть нанесена по периметру, при необходимости купить на СТО для автомобилей BMW шнур из синтетического каучука и починить клеевое уплотнение.

Навесить на рукоятку отпирания двери изнутри тягу Боудена.

Привернуть к раме двери боковую подушку безопасности и соединить штекерный разъем (оранжевый).

Привернуть коробку громкоговорителя и соединить штекерный разъем.



Проверить все ли зажимы для внутренней облицовки двери имеются в наличии, поврежденные зажимы заменить на новые.



Приставить облицовку двери, провести через отверстия рукоятку отпирания двери изнутри и электрические провода. Вставить провода стеклоподъемника в звукоизоляцию «1» и слегка подклеить ее к краям отверстия в облицовке. Проследить за тем, чтобы тросовая тяга привода замка двери изнутри располагалась в пластмассовой противоопоре.



Вставить сверху через кнопку запирания внутреннюю облицовку двери. Поверх приставить накладку шахты двери, внизу ее слегка оттянуть и, нажимая вверху наискось вниз кончиками пальцев, закрепить в пяти верхних пружинных зажимах.

Облицовку двери по периметру и в середине прижать и закрепить.

Привернуть облицовку двери в воздушном канале.

Привернуть выемку внутренней ручки двери, прижать накладку.

Соединить штекерные разъемы или соответственно приставить штекеры к выключателям и нажатием стопорного рычага надеть штекеры на выключатели и закрепить.

Вжать выключатели в облицовку и зафиксировать.

Соединить штекерный разъем фонаря освещения ниши для ног и закрепить фонарь.

Дверь закрыть и открыть с помощью внутренней ручки. Проверить, возвращается ли ручка в исходное положение. При необходимости облицовку двери снять и проверить правильность укладки тросовой тяги.

Подсоединить провод массы (-) аккумуляторной батареи. Настроить часы.

Отличие в рабочих операциях при работе с облицовкой задней двери

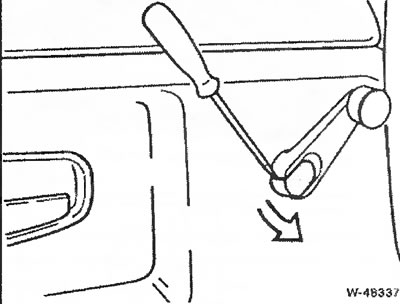

Снять рычаг стеклоподъемника:

• С помощью отвертки отжать накладку.
• Вывернуть расположенный под накладкой винт.
• Рычаг стеклоподъемника вместе с шайбой снять с оси.
