Снятие и установка замка / цилиндра замка крышки багажного отсека (BMW 5 Series E39)

Снятие

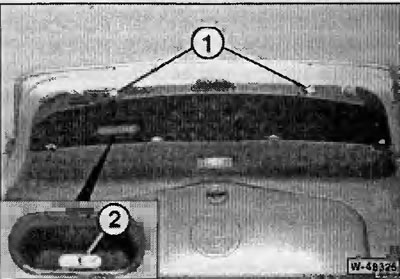

Открыть крышку багажного отсека и снять с нее нижнюю облицовку. Для этого вытащить распорные заклепки «1». Вытащить из выемки ручки накладку «2» и вывернуть расположенный под ней винт. Движением вниз открепить облицовку. Стрелками на рисунке показано расположение зажимов. Поврежденные зажимы заменить на новые.

Перекусить стягивающий провода хомут и разъединить штекерный разъем.

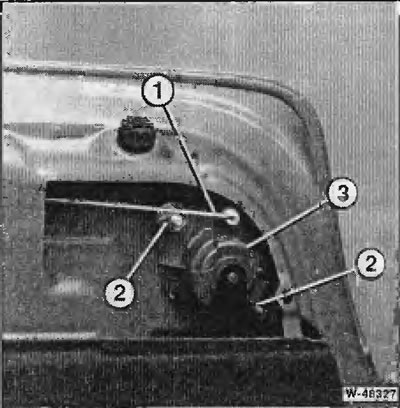

Вытащить тягу «1».

Отвернуть гайки «2» и снять цилиндр замка «3».

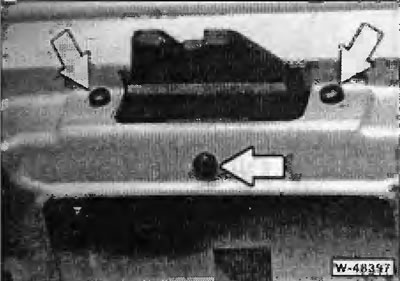

Отвернуть крепление верхней части замка крышку багажного отсека.

Установка

Верхнюю часть замка вставить и привернуть. Если замок заменяется, то установочный привод переставить на новый замок.

Вставить цилиндр замка по центру выемки в кузове и привернуть. Если цилиндр замка заменяется, микровыключатель следует переставить на новый цилиндр. Для этого снять пружинный зажим, отжать держатель и микровыключатель снять.

Установить соединительную тягу.

Подсоединить электрические провода и зафиксировать их новым хомутом.

Проверить на отсутствие повреждений зажимы для нижней облицовки крышки багажного отсека, поврежденные зажимы заменить.

Приставить нижнюю облицовку к крышке багажного отсека и привернуть винтами. Вставить и закрепить распорные заклепки. Закрепить накладку.
