Компоненты замка крышки багажника/двери багажного отделения — снятие и установка (BMW 3 Series E46)

Снятие

Замок крышки багажника (модели "седан" и "купе")

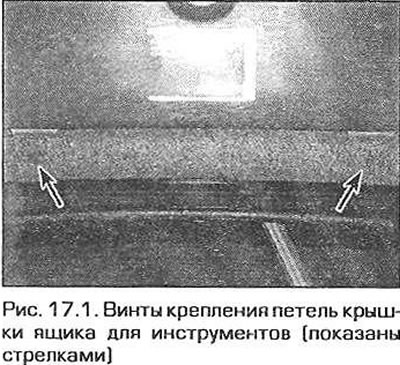

1. Откройте крышку багажника, выверните винты крепления крышки ящика для инструментов и петли крышки (рис. 17.1). Снимите ящик для инструментов с облицовки багажника.



2. Извлеките центральные штифты фиксаторов, затем выньте сами фиксаторы и снимите облицовку с крышки багажника.

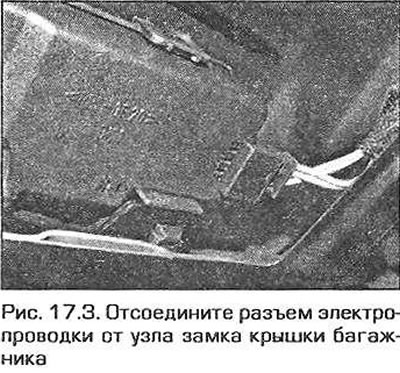

3. Отсоедините от крышки замка разъем электропроводки, выверните два винта и, начиная с угла, расположенного напротив замка, аккуратно снимите крышку (рис. 17.3).



4. Отсоедините от замка разъем электропроводки.

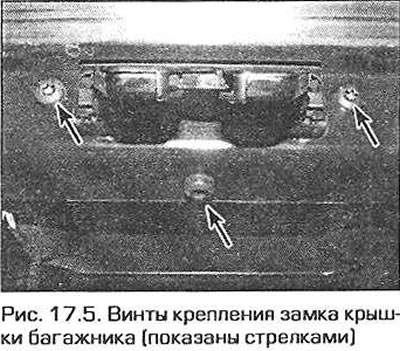

5. Выверните три винта и снимите замок с крышки 6aгажника. Отсоедините от замка тягу исполнительного механизма (рис. 17.5).

Цилиндр замка крышки багажника (модели "седан" и "купе")

6. Снимите облицовку крышки багажника (см. п.п. 1 и 2).



7. Снимите блок фонарей со стороны водителя (см. главу 12, параграф 7).

8. После снятия блока фонарей выверните два винта и снимите кожух с задней стороны цилиндра замка.

9. Отсоедините от цилиндра за мка разъем электропроводки.

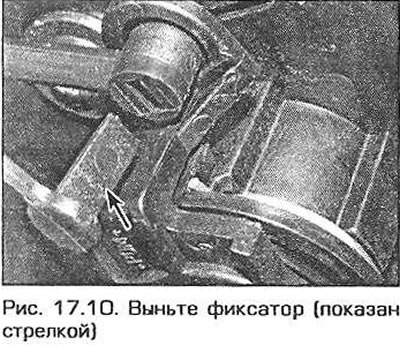

10. Выньте фиксатор, затем аккуратно отсоедините тягу исполнительного механизма от рычага цилиндра (рис. 17.10).

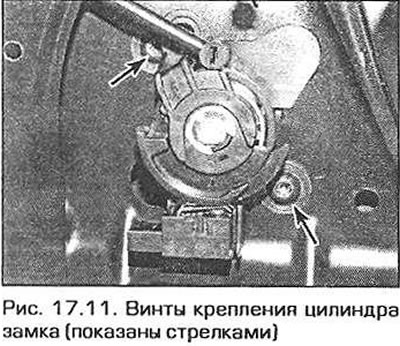

11. Выверните два винта, разверните цилиндр по часовой стрелке так, чтобы его выступы совместились с пазами панели и выньте его (рис. 17.11).

Замок двери багажного отделения (модель "турист")

12. Снимите облицовку с обеих задних стоек кузова (см. параграф 27).

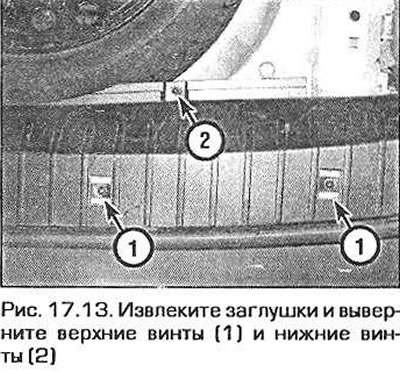

13. Удалите пластмассовые заглушки и выверните четыре винта крепления верхней части панели облицовки порога багажного отделения, затем выверните два нижних винта. Снимите облицовку с автомобиля (рис. 17.13).





14. При помощи фломастера отметьте положение замка относительно панели. Выверните четыре винта и снимите замок (рис. 17.14). Отсоедините от замка разъем электропроводки.



15. При необходимости выверните два винта и снимите с замка исполнительный механизм.

Установка

16. Установка производится в последовательности, обратной снятию. Обратите внимание на следующее:

• а) Подсоедините все разъемы электропроводки и закрепите жгуты проводов.
• б) Совместите все метки, сделанные перед снятием.
• в) Перед установкой облицовки проверьте работу замка/цилиндра замка.
• г) Надежно затяните все крепления.
