Внутренняя облицовка дверей — снятие и установка

            0

Снятие — передняя дверь



1. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А(.

Модели "седан" и "турист"

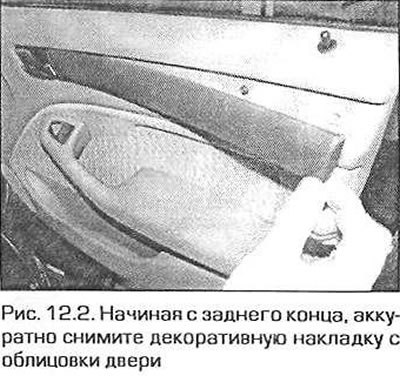

2. Начиная с заднего торца, при помощи специального приспособления или плоской отвертки аккуратно отсоедините декоративную накладку с облицовки двери (рис. 12.2).

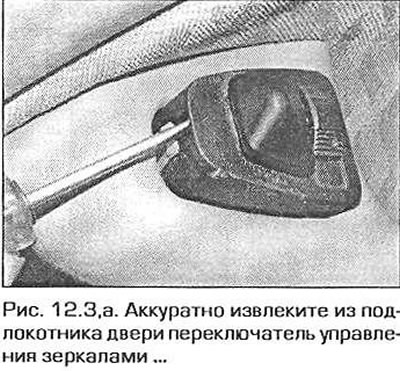

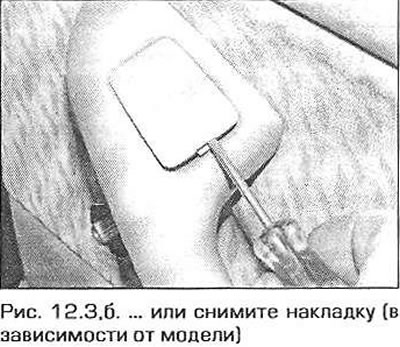

3. На моделях с электрическими зеркалами при снятии облицовки двери водителя сначала аккуратно извлеките из подлокотника переключатель управления зеркалами (начиная с переднего торца). После снятия переключателя отсоедините от него разъем электропроводки. При снятии облицовки двери пассажира (или водителя в моделях без электрических зеркал) снимите пластмассовую накладку с передней части подлокотника (рис. 12.3, а, б).

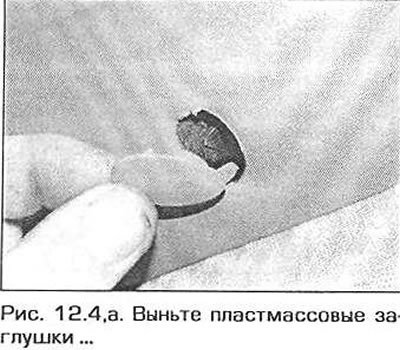

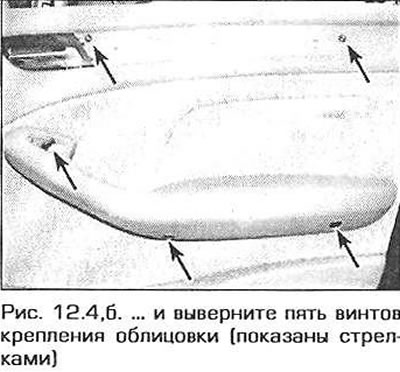

4. Выньте из подлокотника пластмассовые заглушки, затем выверните пять винтов крепления панели (рис. 12.4, а, б). Обратите внимание на то, что верхний передний винт крепления длиннее остальных.






Модель "купе"



5. На моделях с электрическими зеркалами при снятии облицовки двери водителя сначала аккуратно извлеките из подлокотника переключатель управления зеркалами (начиная с переднего торца) (см.рис. 12.3, а). После снятия переключателя отсоедините от него разъем электропроводки.

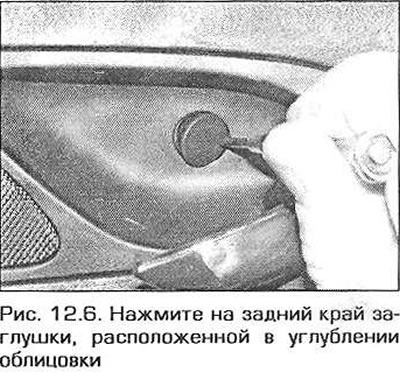

6. В углублении облицовки под ручку открывания двери нажмите на задний край заглушки и выньте ее, затем выверните винт крепления с головкой под шлицевой ключ (рис. 12.6).

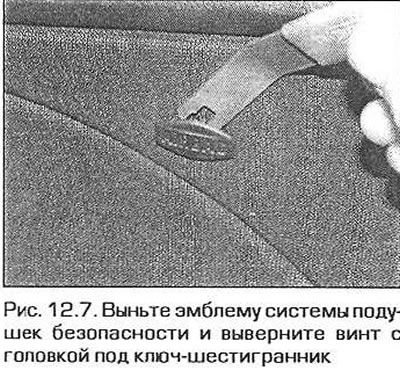

7. Аккуратно снимите накладку с эмблемой системы подушек безопасности и выверните винт, находящийся под ней (рис. 12.7).




8. Выверните три винта крепления подлокотника.

Все модели

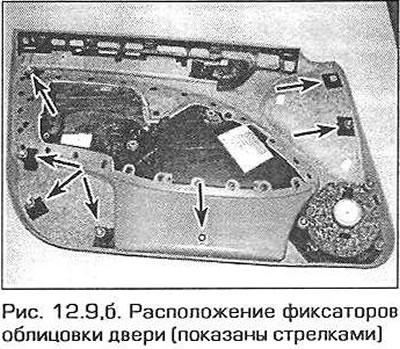

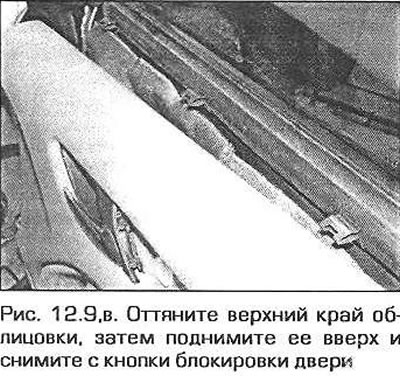

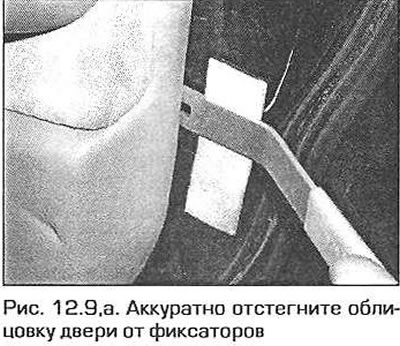

9. При помощи плоской отвертки аккуратно отстегните фиксаторы крепления облицовки к двери. После того, как все фиксаторы по периметру двери будут отсоединены, оттяните верхний край облицовки от двери и поднимите ее вверх для того, чтобы снять с кнопки блокировки двери (рис. 12.9, а-в).

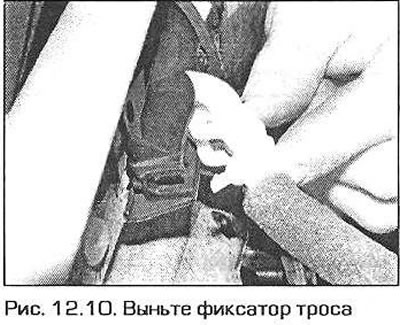

10. Оттянув облицовку от двери, потяните ручку открывания двери, выньте фиксатор троса и отсоедините трос (рис. 12.10).




11. После снятия облицовки отсоедините разъемы проводов от динамика.

12. Снимите с двери блок подушки безопасности (если он имеется) (см. главу 12).

13. При необходимости снимите с двери панель звукоизоляции.

Снятие — задняя дверь



14. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А), затем откройте заднюю дверь.

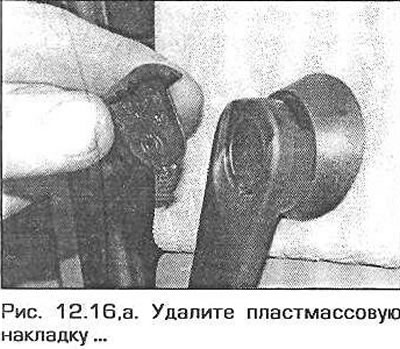

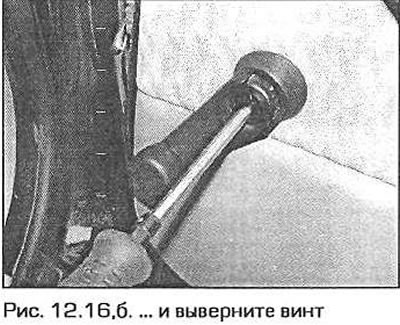

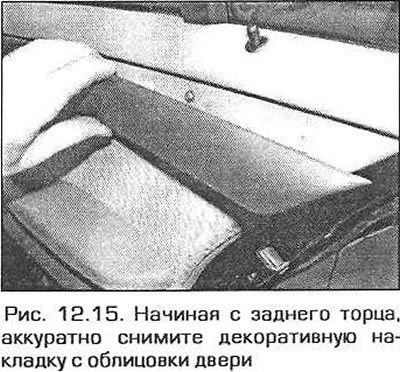

15. Начиная с заднего торца, при помощи специального приспособления или плоской отвертки аккуратно отсоедините декоративную накладку с облицовки двери (рис. 12.15). На моделях с ручными стеклоподъемниками аккуратно снимите заглушку с ручки стеклоподъемника. Выверните винт и снимите ручку вместе с круглой накладкой (рис. 12.16, а, б). Снимите пластмассовую накладку с передней части подлокотника (см. рис. 12.3, б).

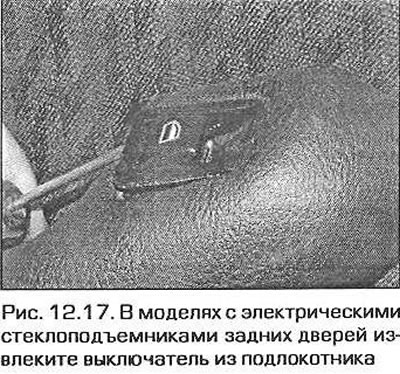

17. На моделях с электрическими стеклоподъемниками при помощи небольшой плоской отвертки аккуратно выньте из подлокотника выключатель стеклоподъемника. Положите под отвертку кусочек картона для того, чтобы не оцарапать подлокотник (рис. 12.17).

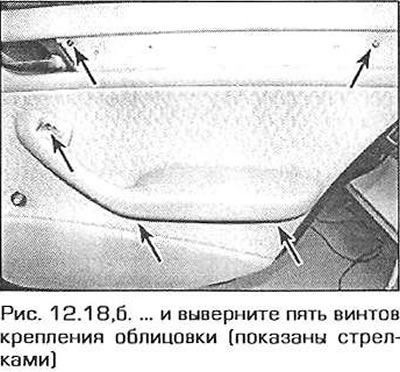

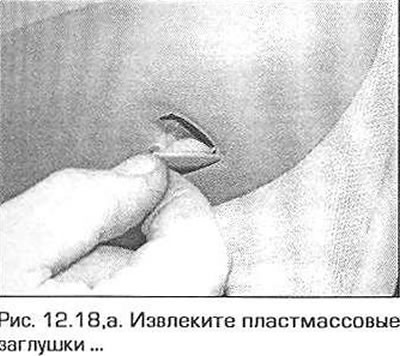

18. Выньте пластмассовые заглушки, затем выверните пять винтов крепления панели облицовки (рис. 12.18, а, б). Обратите внимание на то, что передний верхний винт крепления длиннее остальных.





Установка



20. Установка выполняется в последовательности, обратной снятию. Перед установкой проверьте состояние всех креплений облицовки и замените поврежденные. Убедитесь в том, что звукоизоляция расположена на первоначальном месте (если она снималась). Если звукоизоляция была повреждена при снятии — замените ее.
