Дверные стекла и стеклоподъемники (модели седан и турист) — снятие и установка

            0

Снятие



Стекло передней двери



Примечание. Фирма BMW рекомендует заменять пластмассовые "держатели" стекла при каждом освобождении стекла из зажимов.

1. Полностью опустите стекло и поднимите его приблизительно на 140 мм (расстояние измеряется по задней кромке стекла).

2. На моделях с электрическими стеклоподъемниками отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

3. Снимите облицовку двери и звукоизоляцию (см. параграф 12).

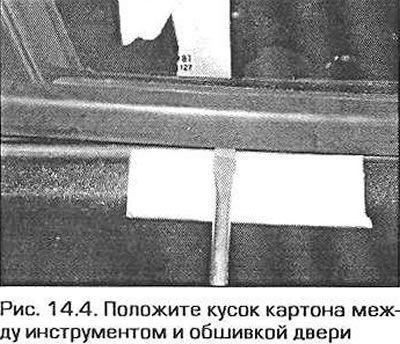

4. При помощи широкого плоского инструмента аккуратно отделите от двери внешнее уплотнение стекла (начните работу от задней кромки уплотнения) (рис. 14.4). Положите между дверью и инструментом кусок картона (чтобы не оцарапать лакокрасочное покрытие).

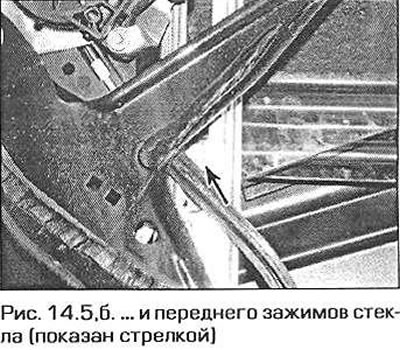

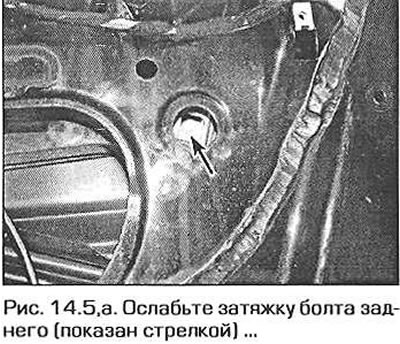

5. Ослабьте затяжку болтов переднего и заднего зажимов стекла (рис. 14.5, а, б).

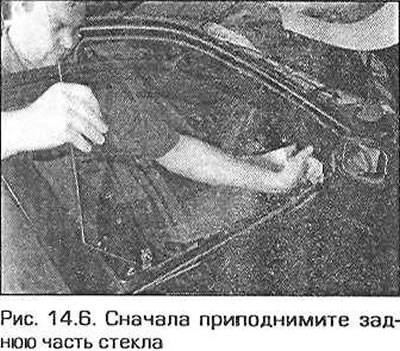

6. Вытащите стекло из оконного проема (начиная с задней стороны) и снимите его с автомобиля (рис. 14.6).




Стеклоподъемник передней двери



7. Освободите стекло из зажимов стеклоподъемника (см. выше). Имейте в виду, что стекло вынимать не обязательно. Достаточно закрепить стекло в полностью поднятом положении при помощи скотча.

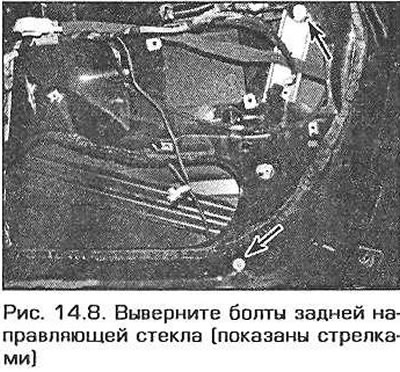

8. Выверните болты крепления задней направляющей стекла и опустите направляющую вниз (рис. 14.8).



9. На моделях с электрическими стеклоподъемниками отсоедините от электродвигателя стеклоподъемника разъемы электропроводки и освободите жгут электропроводки от креплений.

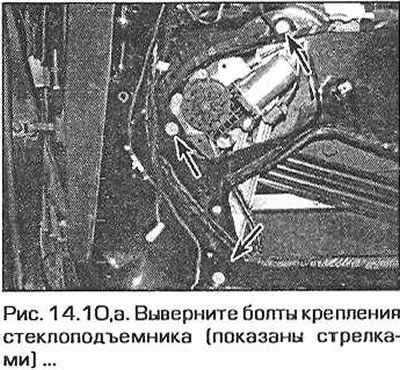

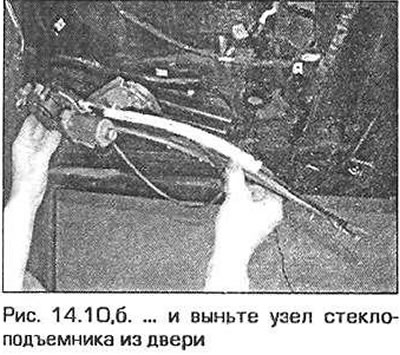

10. На всех моделях отверните гайки крепления стеклоподъемника, выньте фиксаторы и опустите узел стеклоподъемника вниз. Выньте стеклоподъемник из отверстия двери (сначала выньте заднюю часть стеклоподъемника) (рис. 14.10, а, б).

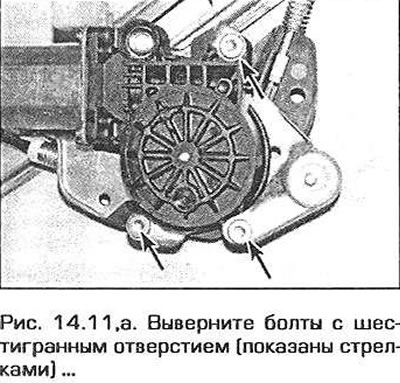

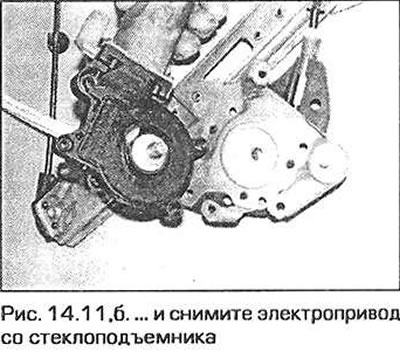

11. Выверните болты крепления и отсоединитe от стеклоподъемника электродвигатель (если он имеется) (рис. 14.11, а, б).





Стекло задней двери



Примечание. Фирма BMW рекомендует заменять пластмассовый "держатель "стекла при каждом освобождении стекла из зажимов.


12. Снимите облицовку двери и звукоизоляцию (см. параграф 12).

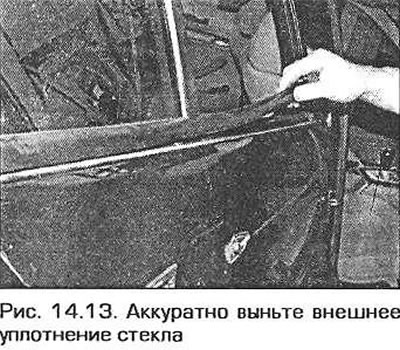

13. При помощи широкого плоского инструмента аккуратно отделите от двери внешнее уплотнение стекла (начните работу от задней кромки уплотнения) (рис. 14.13). Положите между дверью и инструментом кусок картона (чтобы не оцарапать лакокрасочное покрытие).

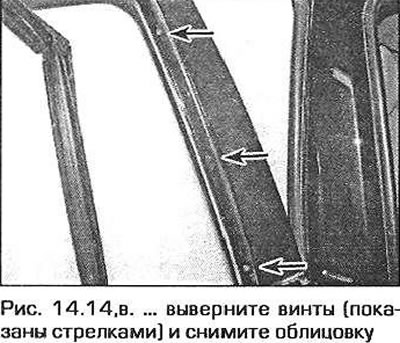

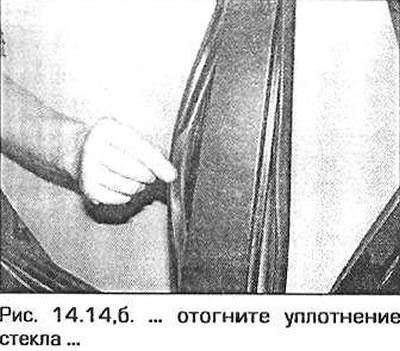

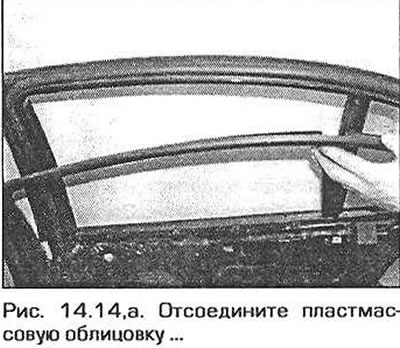

14. Аккуратно отсоедините пластмассовую облицовку двери, затем отогните назад внутреннее уплотнение стекла в районе переднего торца двери (для доступа к винтам крепления облицовки). Выверните винты, отсоедините от облицовки защитную пленку и снимите облицовку с автомобиля (рис. 14.14, а-в).







15. Полностью опустите стекло, затем поднимите его приблизительно на 115 мм (измеряя по переднему торцу стекла). На моделях с электрическими стеклоподъемниками отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

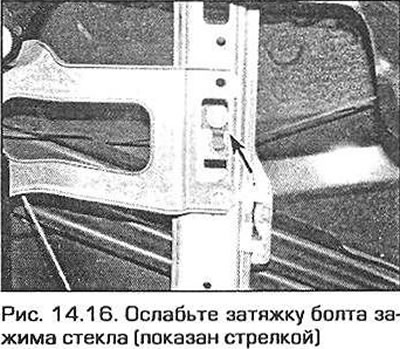

16. Ослабьте затяжку винта зажима стекла (рис. 14.16).



17. Выньте стекло из двери.

Неподвижное стекло задней двери



18. Поскольку неподвижное стекло задней двери приклеено, замена этого стекла должна производиться на специализированной станции обслуживания.

Стеклоподъемник задней двери



19. Снимите облицовку двери и звукоизоляцию (см. параграф 12).

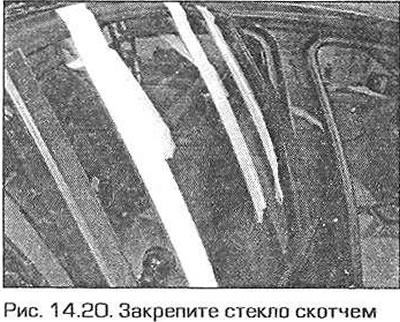

20. Полностью опустите стекло, затем поднимите его приблизительно на 11,5 мм (измеряя по переднему торцу стекла) так, чтобы был виден винт зажима стекла. Ослабьте затяжку винта и полностью поднимите стекло (рис. 14.16). Закрепите стекло при помощи скотча (рис. 14.20).

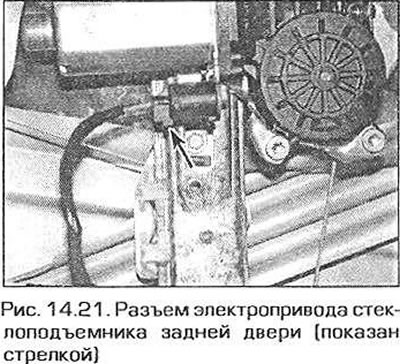

21. В моделях с электрическими стеклоподъемниками отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А). Отсоедините от электродвигателя стеклоподъемника разъем электропроводки (рис. 14.21) и освободите жгут проводов от креплений.

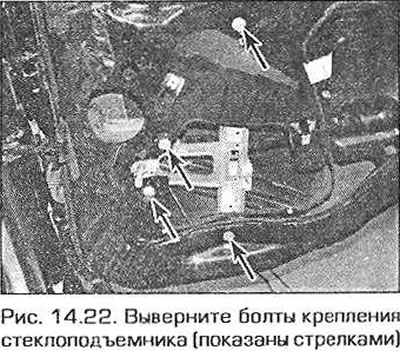

22. На всех моделях выверните болты крепления стеклоподъемника, поднимите его нижнюю часть и выньте стеклоподъемник из отверстия двери (рис. 14.22).

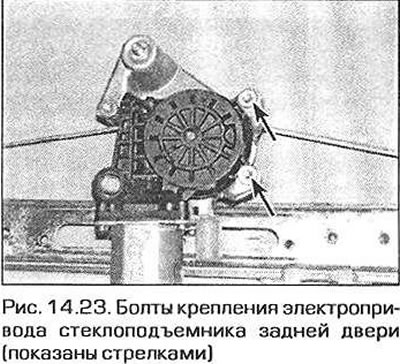

23. Выверните два болта крепления и снимите электродвигатель со стеклоподъемника (если он имеется) (рис. 14.23).



Заднее боковое неподвижное стекло (модель "турист")



24. Поскольку заднее неподвижное боковое стекло приклеено, замена этого стекла должна производиться на специализированной станции обслуживания.

Установка



Стекло передней двери

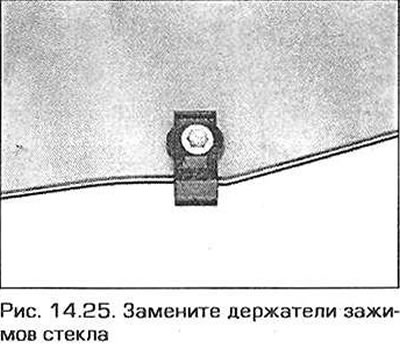

25. Установка производится в последовательности, обратной снятию. Смочите внеш-нее уплотнение стекла мыльной водой (средством для мытья посуды). Установите новые "держатели" зажимов стекла (рис. 14.25). Перед установкой звукоизоляции двери ослабьте затяжку болтов крепления задней направляющей стекла (рис. 14.8) Подсоедините аккумулятор (если он был отключен) и полностью опустите стекло. Затяните болты крепления задней направляющей. Проверьте работу стеклоподъемника и убедитесь в том, что стекло перемещается плавно и без заедания.



Стеклоподъемник передней двери



26. Установка производится в последовательности, обратной снятию. Установите стекло и отрегулируйте его (см. выше).

Стекло задней двери



27. Установка производится в последовательности, обратной снятию. Установите новые "держатели" зажимов стекла (рис. 14.25). Перед установкой звукоизоляции двери проверьте работу стеклоподъемника и убедитесь в том, что стекло перемещается плавно и без заедания.

Неподвижное стекло задней двери



28. Установка производится в последовательности, обратной снятию. Убедитесь в том, что уплотнение стекла правильно расположено в двери.

Стеклоподъемник задней двери



29. Установка производится в последовательности, обратной снятию. Перед установкой звукоизоляции двери проверьте работу стеклоподъемника и убедитесь в том. что стекло перемещается плавно и без заедания.
