Компоненты электрического стеклоподъемника — снятие и установка (BMW 3 Series E46)

Примечание. Система электрических стеклоподъемников имеет функцию самодиагностики. Перед снятием любого компонента системы обратитесь к дилеру BMW для поиска и обнаружения неисправности.

Выключатели

1. См. главу 12, параграф 4.

Электродвигатели привода стеклоподъемников (модели "седан" и "турист")

2. Снимите стеклоподъемник (см. параграф 14).

3. Выверните винты и отсоедините электродвигатель от стеклоподъемника.

4. При сборке установите электродвигатель на стеклоподъемнике и надежно затяните винты крепления.

5. Установите стеклоподъемник (см. параграф 14).

Электродвигатели привода стеклоподъемников (модель "купе")

6. Для снятия электродвигателя требуется снятие узла стеклоподъемника с автомобиля. Эту работу следует производить на специализированной станции обслуживания (см. параграф 15).

Электродвигатель бокового окна (модель "купе")

7. При помощи пластмассового клина аккуратно снимите пластмассовый колпачок с тяги (рис. 15.2).

8. Отсоедините тягу от окна (рис. 15.3).

9. Для снятия пластмассового кожуха с электродвигателя вдавите центральный штифт фиксатора, затем выньте сам фиксатор и снимите кожух с тяги электродвигателя.

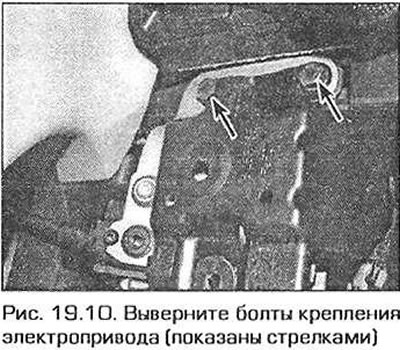

10. Выверните два болта крепления и снимите электродвигатель вместе с кронштейном (рис. 19.10). Отсоедините от электродвигателя разъем электропроводки.



11. При необходимости выверните два винта и отсоедините кронштейн от электродвигателя.



12. Установка производится в последовательности, обратной снятию. Обратите внимание на то, что пластмассовый колпачок тяги имеет внутренний выступ, который должен войти в зацепление с пазом гнезда тяги.

Блок электронного управления (БЭУ)

13. Система электрических стеклоподъемников управляется центральным блоком управления (ZKE V), который иногда называют главным блоком (GM V). Этот блок расположен в салоне автомобиля, позади ящика для перчаток. Для доступа к блоку снимите ящик для перчаток (см. параграф 27).

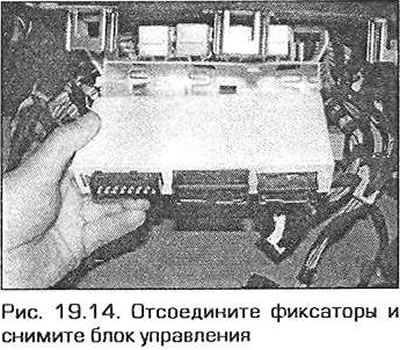

14. Отсоедините крепление и опустите блок вниз (рис. 19.14).



15. Выньте фиксатор и отсоедините от БЗУ разъем(ы) электропроводки, затем выньте БЭУ из салона автомобиля.
