Внутренняя облицовка салона — снятие и установка (BMW 3 Series E46)

Панели облицовки салона

1. Панели внутренней облицовки закрепляются винтами или фиксаторами разного типа.

2. Перед снятием панели нужно проверить — не мешает пи этому нахлест соседней панели. Обычно последовательность операций снятия можно определить при тщательном осмотре.

3. Снимите все обнаруженные крепежные элементы, такие как винты. Если панель не снимается, значит ее удерживают зажимы или фиксаторы, которые не видны. Обычно они расположены по контуру панели и удаляются вытаскиванием. Однако при извлечении их легко можно сломать. Поэтому у Вас должна быть для них замена. При отсутствии специального инструмента для извлечения фиксаторов и зажимов лучше всего пользоваться большой плоской отверткой. Учтите, что для извлечения некоторых фиксаторов сначала нужно вынуть центральный штифт, а затем вынуть сам фиксатор. Имейте в виду, что часто для снятия панели нужно удалить смежную с ней уплотнительную полосу.

4. При снятии панели никогда не прикладывайте чрезмерных усилий чтобы не повредить ее. Перед снятием панели всегда тщательно проверяйте — все ли фиксаторы извлечены или отпущены.

5. Установка производится в порядке, обратном снятию. Закрепите все фиксаторы, вдавливая их на место. С целью предотвращения дребезжания убедитесь в том, что все компоненты, подвергшиеся разборке, надежно закреплены.

Облицовка передней стойки кузова

6. Поскольку рядом установлены блоки подушек безопасности, сначала отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

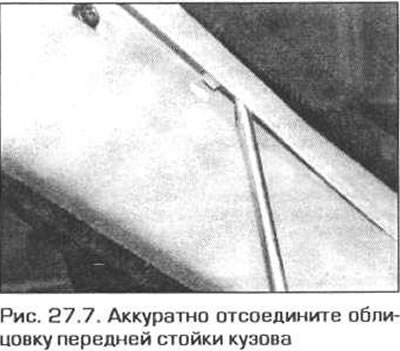

7. При помощи деревянного или пластмассового плоского инструмента аккуратно отсоедините облицовку от стойки (рис. 27.7).

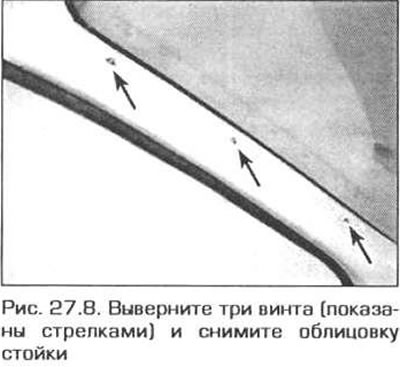

8. Выверните три винта и снимите облицовку. начиная с верхнего края (рис. 27.8).



9. Установка производится в последовательности, обратной снятию. Сильно нажмите на все фиксаторы и убедитесь в том, что облицовка надежно закреплена.

Облицовка средней стойки кузова (модели "седан" и "турист")

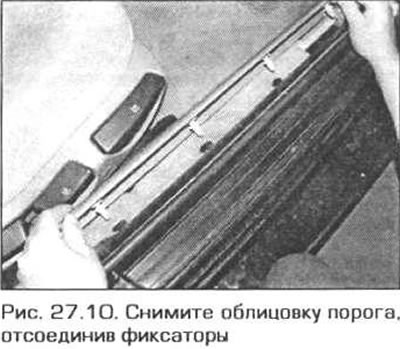

10. Аккуратно приподнимите облицовку порога передней двери и отсоедините ее от фиксаторов (рис. 27.10).

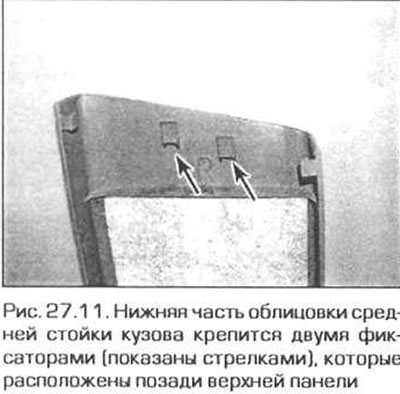

11. Начиная снизу, потяните облицовку стойки внутрь салона и отсоедините ее от двух фиксаторов. Запомните, как нижняя часть облицовки соединяется с верхней (рис. 27.11).





12. Выверните болт крепления ремня безопасности к инерционной катушке.

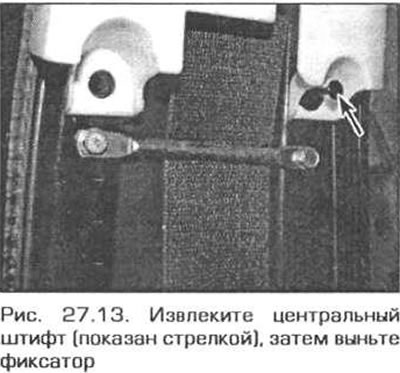

13. Нижний край верхней панели облицовки крепится двумя фиксаторами с центральными штифтами. Удалите центральные штифты, затем выньте сами фиксаторы (рис. 27.13).

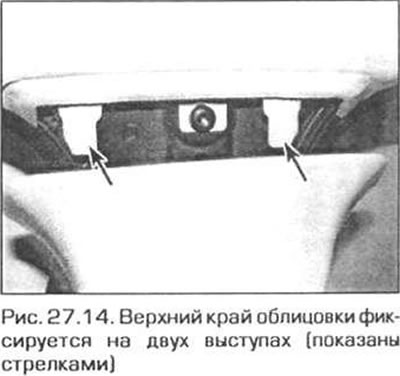

14. Протяните ремень безопасности через верхнее крепление, затем опустите облицовку вниз и снимите ее. Запомните, как верхний край облицовки зацепляется с обшивкой потолка салона (рис. 27.14).



15. Установка производится в последовательности, обратной снятию. Сильно нажмите на все фиксаторы и убедитесь в том, что облицовка надежно закреплена.

Облицовка средней стойки кузова (модель "купе")

16. Аккуратно приподнимите облицовку порога передней двери и отсоедините ее от фиксаторов.

17. Снимите резиновое уплотнение дверного проема напротив облицовки, затем отсоедините передний край задней боковой панели облицовки, отсоединяя ее от фиксаторов при помощи специального приспособления или плоской отвертки.

18. Выньте пластмассовую заглушку и выверните передний болт крепления нижней направляющей ремня. Снимите ремень с направляющей.

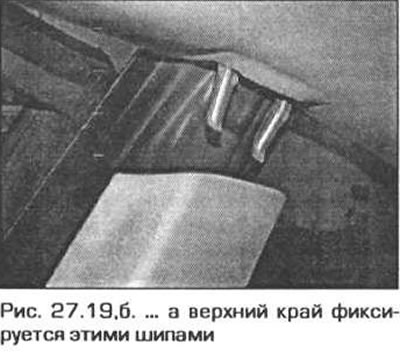

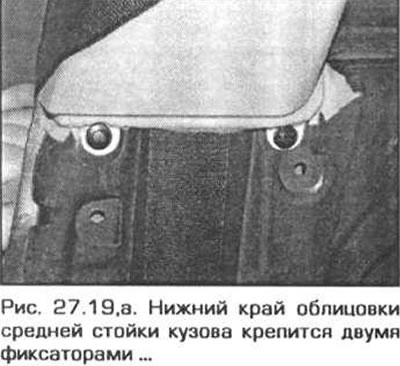

19. Нижний край верхней панели облицовки крепится двумя фиксаторами с центральными штифтами. Удалите центральные штифты, затем выньте сами фиксаторы (рис. 27.19, а, б).

Облицовка задней стойки кузова (модели "седан" и "купе")

20. Подцепите наружный край плафона лампы освещения салона и снимите плафон с облицовки. Отсоедините от плафона разъем электропроводки.

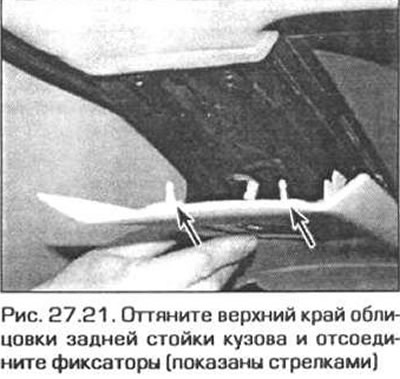

21. Снимите резиновое уплотнение дверного проема напротив облицовки задней стойки. Потяните за верхний край облицовки, освободите ее от двух фиксаторов и снимите облицовку (рис. 27.21).



22. Установка производится в последовательности, обратной снятию. Сильно нажмите на все фиксаторы и убедитесь в том, что облицовка надежно закреплена.

Облицовка задней стойки кузова (модель "турист")

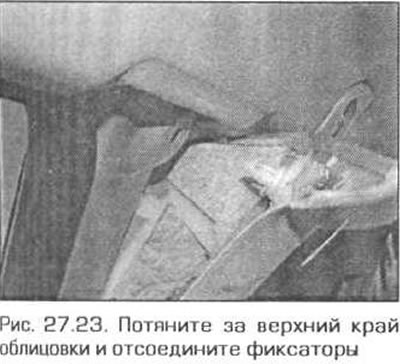

23. Потяните за верхний край облицовки (по направлению к центру салона) и отсоедините фиксаторы (рис. 27.23).



24. После того, как верхний край облицовки будет отсоединен, сдвиньте облицовку вверх и снимите ее.

25. Установка производится в последовательности, обратной снятию.

Облицовка стойки багажного отделения (модель "турист")

26. Откройте дверь багажного отделения, нажмите на кнопку и опустите щиток боковой панели облицовки багажного отделения.

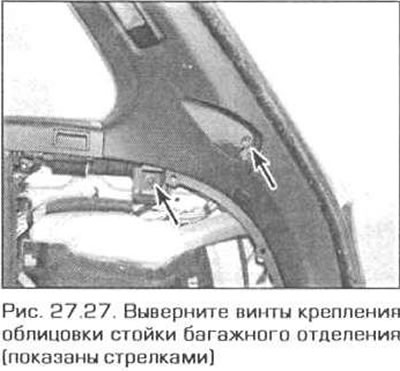

27. Облицовка стойки крепится двумя винтами в центре и двумя фиксаторами на верхнем крае. Выверните винты, потяните за верхний край облицовки и отсоедините фиксаторы, затем снимите облицовку (рис. 27.27). После снятия панели отсоедините разъем электропроводки пампы освещения багажного отделения.



28. Установка производится в последовательности, обратной снятию.

Боковая панель облицовки (модель "купе")

Примечание. В моделях с подушками безопасности заднего сиденья сна чала отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А). Подождите не менее 5 секунд перед продолжением работы.

29. При помощи пластмассового клина аккуратно снимите заглушку стяги окна (рис. 15.2).

30. Отсоедините тягу от окна (рис. 15.3).

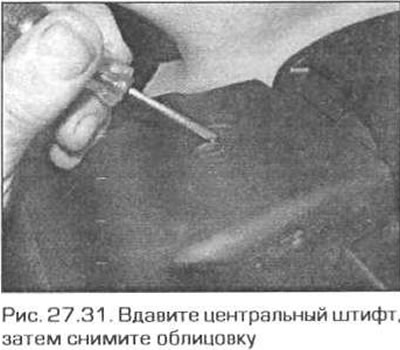

31. Сдвиньте ремень безопасности в сторону. затем вдавите центральный штифт фиксатора, который крепит пластмассовую панель к верхней части боковой стороны подушки заднего сиденья (рис. 27.31). Снимите пластмассовую облицовку с тяги окна.



32. Снимите подушку заднего сиденья (см. параграф 24).

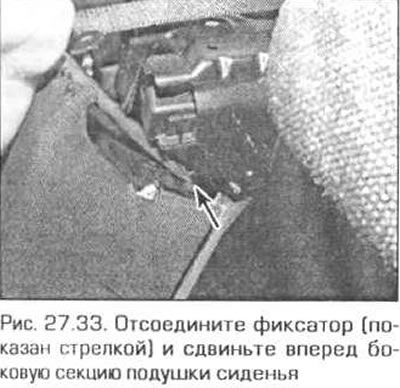

33. Сдвиньте вперед спинку заднего сиденья и при помощи отвертки отсоедините верхний фиксатор, затем сдвиньте боковую секцию подушки сиденья (рис. 27.33).



34. Аккуратно отсоедините от фиксаторов облицовку порога передней двери, затем снимите резиновое уплотнение дверного проема в районе панели облицовки.

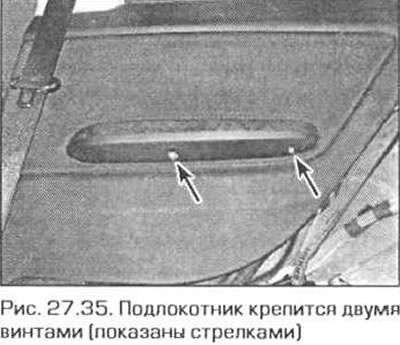

35. Аккуратно снимите эмблему системы подушек безопасности (если она имеется) с решетки бокового динамика, затем выверните винт крепления, находящийся под эмблемой. Выверните два винта крепления подлокотника (рис. 27.35).



36. Боковая панель облицовки крепится семью фиксаторами, расположенными по периметру панели, при помощи специального инструмента или плоской отвертки отсоедините фиксаторы и снимите панель с автомобиля. Отсоедините от панели разъемы электропроводки (запомните их расположение).



37. Установка производится в последовательности. обратной снятию. Сильно нажмите на все фиксаторы и убедитесь в том. что облицовка надежно закреплена. Обратите внимание на то. что заглушка тяги окна имеет внутренние выступы, которые должны попасть в паз тяги.

Облицовка багажного отделения (модель "турист")

38. Снимите облицовку с задней стойки и стойки багажного отделения (см. выше).

39. Сдвиньте вперед заднее сиденье, отсоедините верхнюю часть боковой секции облицовки в районе дверного проема, затем поднимите панель вверх и снимите ее (рис. 24.14).

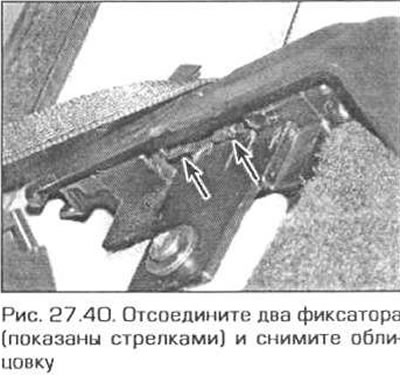

40. Отсоедините два фиксатора переднего торца и снимите облицовку инерционной катушки ремня безопасности с боковой панели (рис. 27.40).



41. Выверните болт нижнего крепления ремня безопасности.

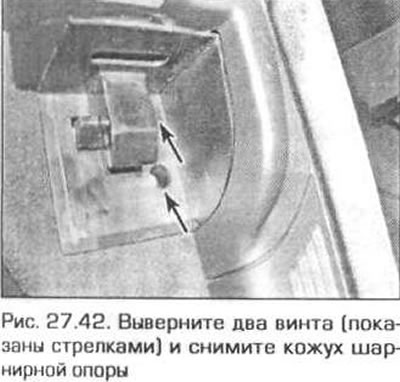

42. Выверните два винта крепления и снимите кожух шарнирной опоры багажного отделения с боковой панели (рис. 27.42).

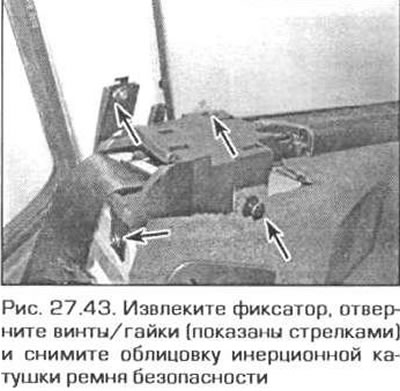

43. Выньте центральный штифт, затем выньте фиксатор, отверните винты/гайки и снимите облицовку инерционной катушки ремня безопасности (рис. 27.43).

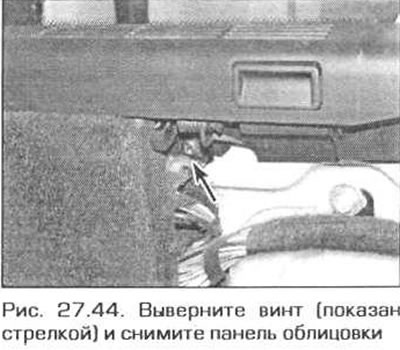

44. Выверните винт и снимите облицовку с нижнего края заднего бокового окна (рис. 27.44).

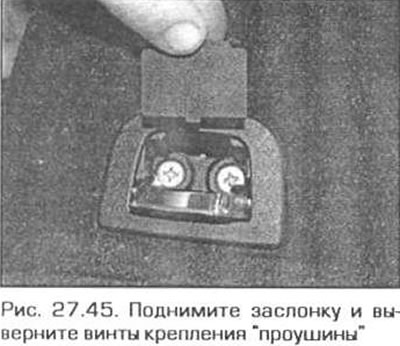

45. Поднимите заслонку панели, выверните винты и снимите "проушину" с боковой панели (рис. 27.45).



46. Аккуратно отсоедините от боковой панели разъем электропитания 12В и отсоедините от разъема электропроводку.

47. Выньте центральный штифт, затем выньте фиксатор крепления нижнего края боковой панели.

48. Оттяните верхний край панели, затем снимите панель, пропустив электропроводку разъема электропитания через отверстие в панели.

Ящик для перчаток

Ящик для перчаток со стороны водителя

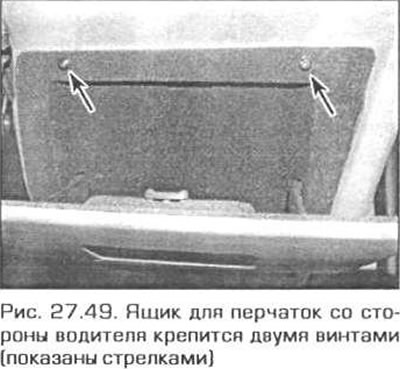

49 Откройте ящик для перчаток, выверните два винта и снимите ящик (рис. 27.49). Отсоедините от ящика все разъемы электропроводки.

Ящик для перчаток со стороны пассажира

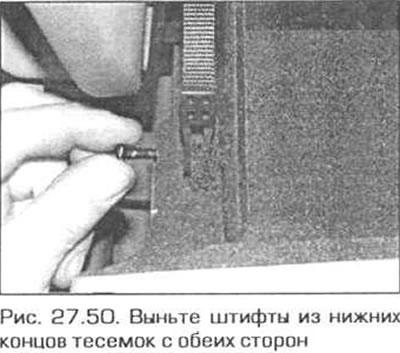

50. Откройте ящик для перчаток и выньте штифты из нижних опор тесемок/амортизаторов (рис. 27.50).

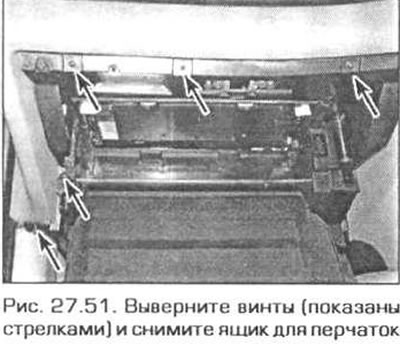

51. Выверните из лицевой панели винты крепления и снимите ящик для перчаток вместе с петлями и кронштейном (рис. 27.51). Отсоедините от ящика все разъемы электропроводки.



52. Установка производится в последовательности, обратной снятию.

Замок ящика для перчаток

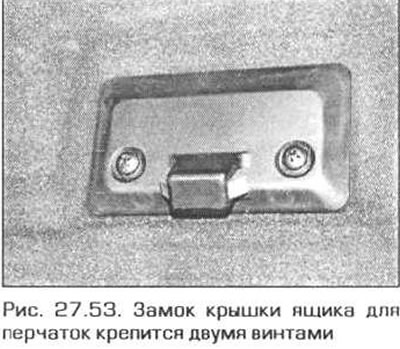

53. Откройте крышку ящика для перчаток, выверните два винта крепления и снимите замок (рис. 27.53).

Коврики

54. Коврик попа салона является цельным и закрепляется по краям винтами или фиксаторами, которыми обычно также закрепляются прилегающие панели облицовки.

55. Установка и снятие коврика — достаточно простая процедура, однако она требует значительного времени. Это вызвано тем, что предварительно нужно снять все прилегающие панели облицовки, а также большинство компонентов, таких как сиденья, центральную консоль и нижние крепления ремней безопасности.

Обивка потолка

56. Обивка потолка прикреплена к крыше. Ее можно снять только после демонтажа всех навесных компонентов таких, как рукоятки, солнцезащитные козырьки, люк (при наличии), ветровое стекло, задние секции боковых окон и соответствующие панели облицовки, а также после удаления уплотнителей дверей и проема люка.

57. Учтите, что для снятия обивки потолка без ее повреждения требуется опыт. Поэтому выполнение такой работы лучше предоставить специалистам.

Подстаканники

58. Сожмите края поддона и выньте его вместе с подстаканниками из центральной консоли.

59. Сначала установите поддон, затем вставьте в него подстаканники.

Подголовники заднего сиденья

60. Сдвиньте вперед заднее сиденье или снимите спинку заднего сиденья (в зависимости от модели) (см. параграф 24).

61. Нажмите на центральный штифт и выньте фиксаторы, затем снимите облицовку передней части задней полки

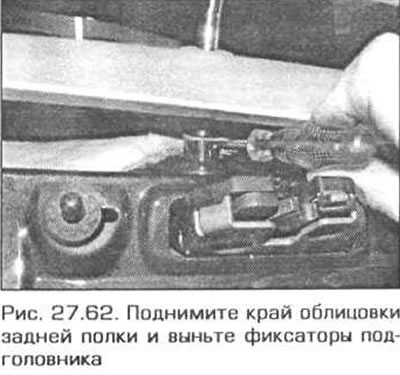

62. Поднимите передний край облицовки задней полки, выньте фиксаторы и снимите подголовник (рис. 27.62).

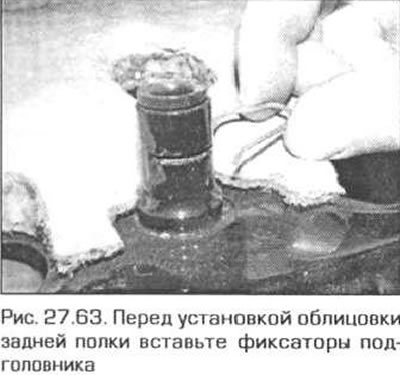

63. Установка производится в последовательности. обратной снятию. Перед установкой облицовки задней полки вставьте фиксаторы подголовника (рис. 27.63).

Задняя полка (модели "седан" и "купе")

64. Сдвиньте вперед заднее сиденье или снимите спинку заднего сиденья (в зависимости от модели) (см. параграф 24).

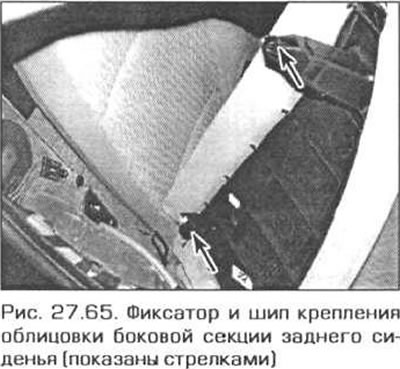

65. Сдвиньте вперед верхнюю часть облицовки боковой секции заднего сиденья, затем поднимите и снимите ее (рис. 27.65). Повторите эту процедуру для облицовки с другой стороны.



66. Нажмите на центральный штифт и выньте фиксаторы, затем снимите облицовку передней части задней полки.

67. Снимите облицовки с задних стоек кузова (см. выше).

68. Поднимите вверх передний край облицовки задней полки, выньте фиксаторы и снимите подголовники (рис. 27.62).

69. Аккуратно снимите облицовку динамиков задней полки. Выверните болты, отсоедините разъемы электропроводки и снимите динамики. Выньте фибровые гнезда динамиков.

70. Выньте заднюю полку вперед. При необходимости выверните болт нижнего крепления ремня безопасности и пропустите ремень через отверстие в полке.

71. Установка производится в последовательности, обратной снятию. Перед установкой попки вставьте фиксаторы в подголовники заднего сиденья (рис. 27.63).
