Сиденья и электроприводы регулировки — снятие и установка (BMW 3 Series E46)

Снятие передних сидений

1. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

2. Сдвиньте сиденье насколько возможно вперед и полностью поднимите его подушку.

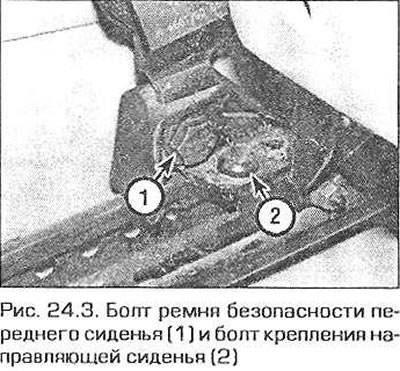

3. В моделях "седан" и "турист" выверните болт и отсоедините рычаг замка ремня безопасности от направляющей сиденья (рис. 24.3).



4. Выверните задние болты крепления направляющих сиденья и выньте их вместе с шайбами.

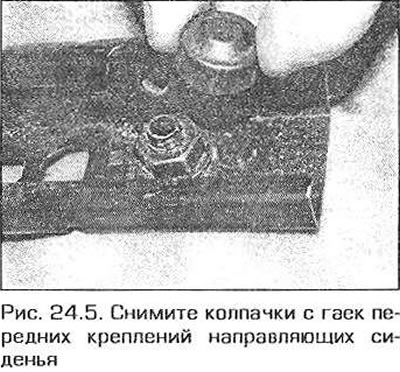

5. Сдвиньте сиденье насколько возможно назад и снимите колпачки с передних гаек/ болтов крепления направляющих. Отверните гайки/болты и выньте их вместе с шайбами (рис. 24.5).



6. Сдвиньте сиденье вперед так, чтобы концы салазок были вровень с направляющими.

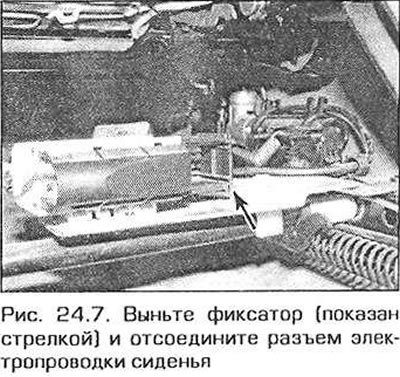

7. Спереди под сиденьем удалите фиксатор и отсоедините разъем электропроводки сиденья (рис. 24.7).





8. Поднимите сиденье и выньте его из автомобиля.

Снятие складного заднего сиденья

Модели "седан" и "купе"

9. Поднимите переднюю часть подушки сиденья, отсоедините ее от левого и правого креплений, затем сдвиньте подушку вперед и выньте из автомобиля. При снятии подушки отсоедините от нее разъем(ы) электропроводки обогревателя сиденья (если он имеется).

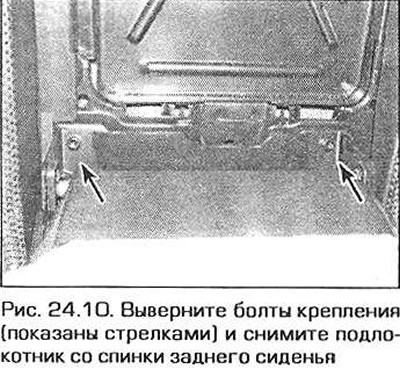

10. При необходимости опустите вниз подлокотник спинки заднего сиденья (если он имеется), выверните болты и отсоедините его от спинки (рис. 24.10).



11. Выверните болты нижних креплений ремней безопасности заднего сиденья к кузову.

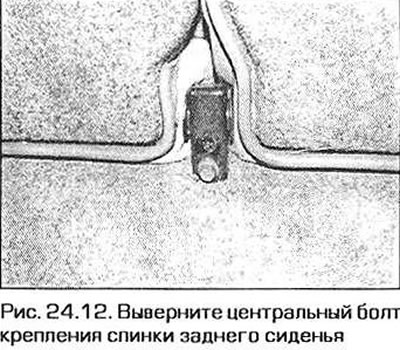

12. Сдвиньте спинку сиденья вперед, выверните центральный болт и снимите ее (рис. 24.12).

Модель "турист"

13. Отсоедините спинку сиденья и сложите ее вперед.

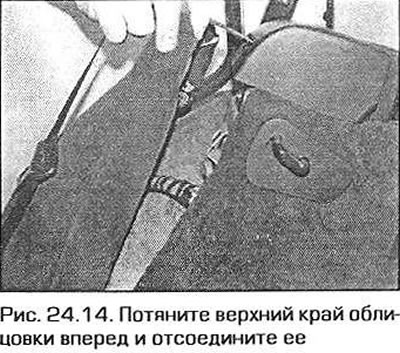

14. Необходимо снять облицовку, расположенную между спинкой сиденья и дверным проемом. Потяните вперед верхний край облицовки, отсоедините от фиксаторов, затем потяните облицовку вверх и снимите ее (рис. 24.14). Повторите эту процедуру для панели, находящейся с другой стороны.

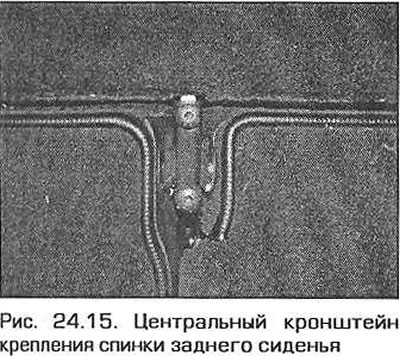

15. Выверните винты крепления спинки к центральному кронштейну (рис. 24.15).

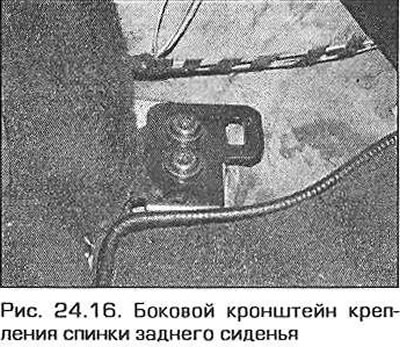

16. Выверните по два винта крепления спинки к боковым кронштейнам (рис. 24.16).



17. Поднимите спинку сиденья вверх и отсоедините ее от направляющих. Выньте сиденье из автомобиля.

Снятие неподвижного заднего сиденья

18. Опустите подлокотник заднего сиденья (если он имеется) и отсоедините его от спинки.

19. Приподнимите подушку сиденья, отсоедините ее от креплений и выньте из салона автомобиля.

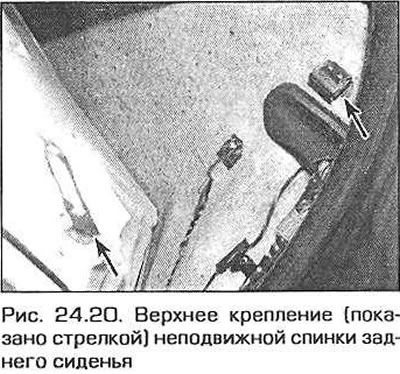

20. Отсоедините верхнюю часть спинки сиденья, затем сдвиньте ее вверх (так, чтобы вышли из зацепления нижние крепления) и выньте спинку из салона автомобиля (рис. 24.20).

Установка переднего сиденья

21. Установка производится в последовательности, обратной снятию, с учетом следующих замечаний.

• а) На моделях с ручной регулировкой сиденья вставьте болты крепления сиденья и заверните их рукой. Сдвиньте сиденье до упора вперед, затем сдвиньте его назад до включения механизма блокировки. Покачайте сиденье и убедитесь в том, что механизм блокировки надежно подсоединен. После этого надежно затяните болты крепления.
• б) На моделях с электрическим приводом сидений убедитесь в том, что разъем надежно подсоединен и зафиксирован, после чего надежно затяните болты крепления.
• в) На моделях "седан" и "турист" затяните болт крепления рычага замка ремня безопасности требуемым моментом.
• г) Подсоедините аккумулятор (см. главу 5А).

Установка складного заднего сиденья

Модели "седан" и "купе"

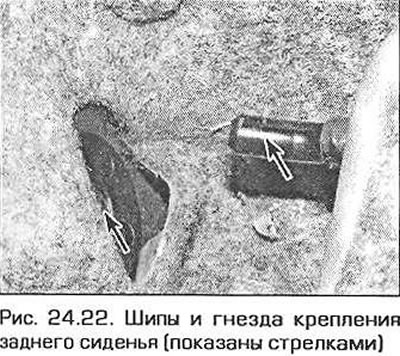

22. Установка производится в последовательности, обратной снятию. Убедитесь в том, что шипы сиденья вошли в соответствующие гнезда кузова (рис. 24.22). Затяните нижние болты крепления ремней безопасности требуемым моментом.

Модель "турист"

23. Установка производится в последовательности, обратной снятию.

24. Разверните верхний фиксатор и вставьте его сбоку в спинку.

25. Установите нижние направляющие боковой облицовки на соответствующих кронштейнах и закрепите верхние края. Установите пластмассовую облицовку на боковых панелях.

Установка неподвижного заднего сиденья

26. Установка производится в последовательности, обратной снятию. Убедитесь в том, что нижние шипы попали в гнезда кузова, а ремни безопасности пропущены через соответствующие окна.

Электроприводы регулировки передних сидений

Снятие

27. Снимите переднее сиденье (см. выше).

28. Отсоедините разъем электропроводки и снимите его с кронштейна.

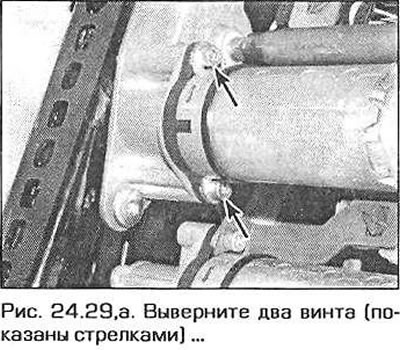

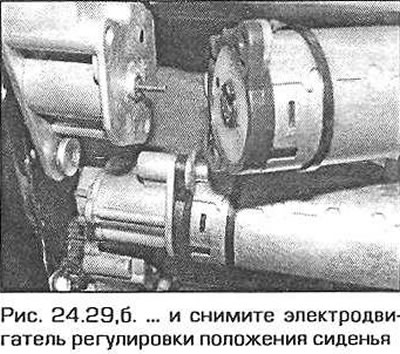

29. Выверните два винта и снимите электродвигатель с редуктора (рис. 24.29, а, б).

Установка

30. Установка производится в последовательности, обратной снятию. Надежно затяните винты крепления электродвигателя.
