Снятие
1. Снимите центральную консоль (см. параграф 28).
2. Потяните вверх и снимите ручку с рычага переключения передач.
3. Снимите облицовку с рычага переключения передач. Отсоедините от облицовки разъемы электропроводки, запомнив их расположение.
4. Снимите переключатели рулевой колонки (см. главу 12, параграф 4).
5. Снимите оба ящика для перчаток (см. параграф 27).

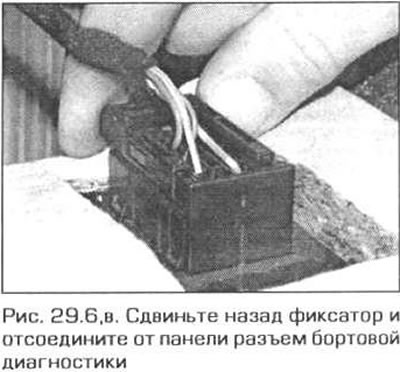

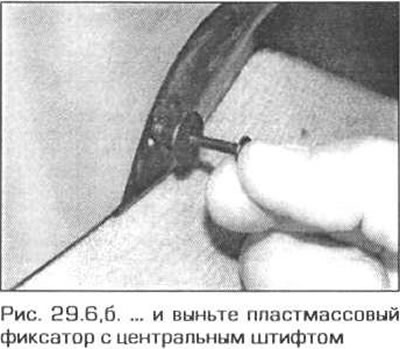

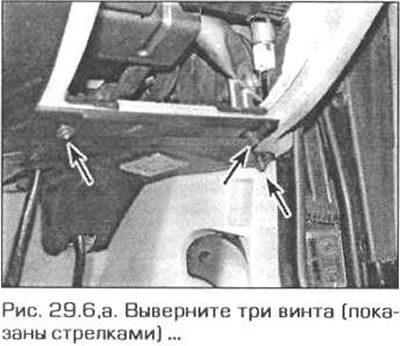

6. Выверните три винта, выньте один фиксатор. отверните одну пластмассовую гайку и снимите панель облицовки, расположенную над педалями. Сдвиньте назад фиксатор и снимите с панели разъем бортовой диагностики. Кроме того, отсоедините разъем лампы подсветки (рис. 29.6, а-в).

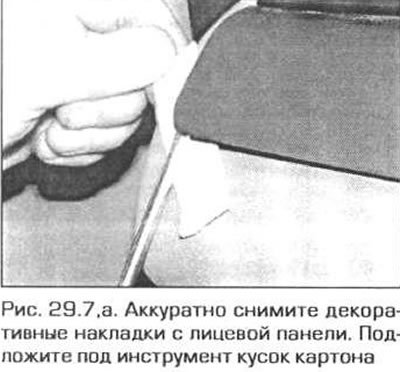

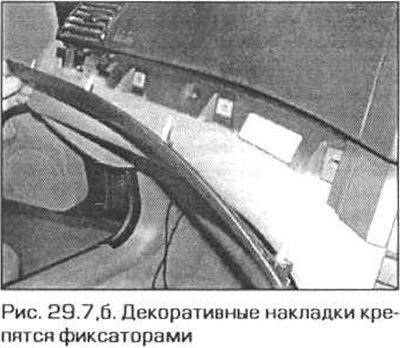

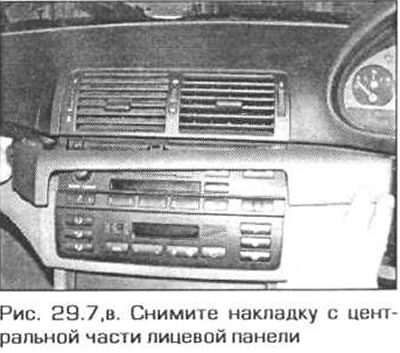

7. При помощи пластмассового шпателя, начиная с внешних углов. аккуратно снимите декоративные накладки лицевой панели со стороны водителя и пассажира, затем снимите накладку с центральной части лицевой панели (рис. 29.7, а-в).
8. Снимите приборную панель (см. главу 12).

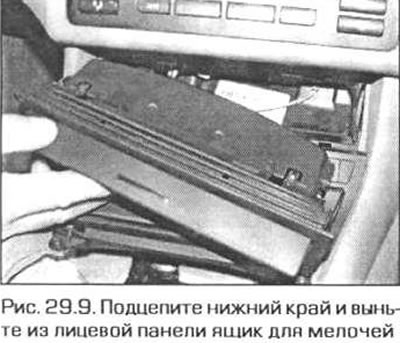

9. Откройте крышку ящика для мелочей, расположенного под панелью управлении отопителем. Аккуратно подцепите нижний край отделения и выньте ящик из лицевой панели (рис. 29.9). Если Вы снимаете ящик для хранения стаканов, немного приподнимите ящик, втолкните назад приблизительно на 2 мм, затем нажмите сверху вниз на края крышки и выньте его из лицевой панели.

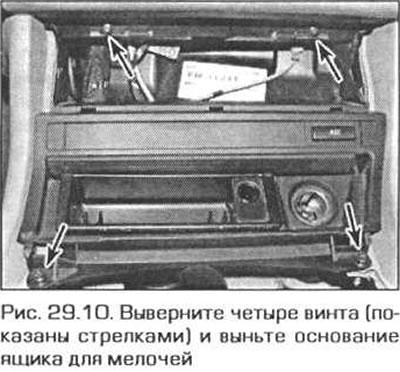

10. Выверните четыре винта и выньте из лицевой панели основание ящика для мелочей (рис. 29.10). Отсоедините от основания разъемы электропроводки, запомнив их расположение.
11. Снимите облицовку передних стоек кузова (см. параграф 27).
12. Выньте из лицевой панели выключатель освещения (см. главу 12, параграф 4).
13. Снимите панель управления отопителем (см. главу 3).
14. Снимите с лицевой панели автомагнитолу (см. главу 12).
15. Снимите блок подушки безопасности пассажира (см. главу 12).

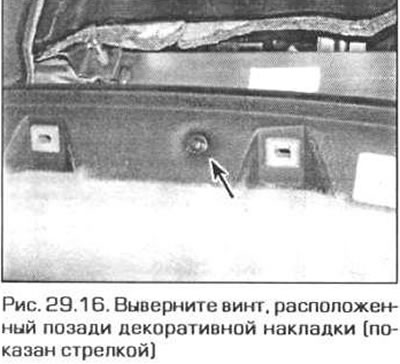

16. Со стороны пассажира выверните винт, который был закрыт декоративной накладкой (рис. 29.16).

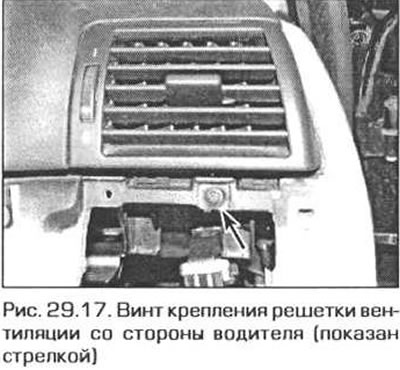

17. Выверните винт(ы) и снимите решетку вентиляции со стороны водителя (рис. 29.17).
18. Лицевая панель со стороны пассажира может крепиться винтами или фиксаторами. Выверните винты или удалите фиксаторы.

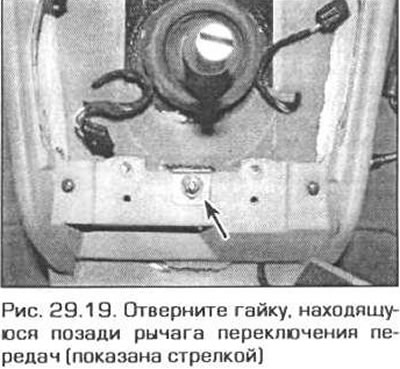

19. Отверните гайку крепления лицевой панели рядом с рычагом переключения передач (рис. 29.19).

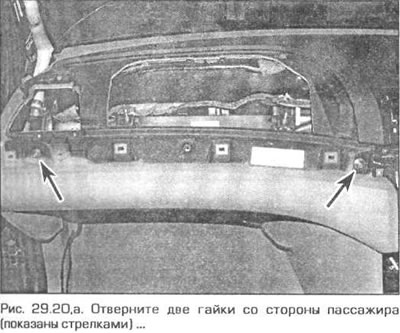

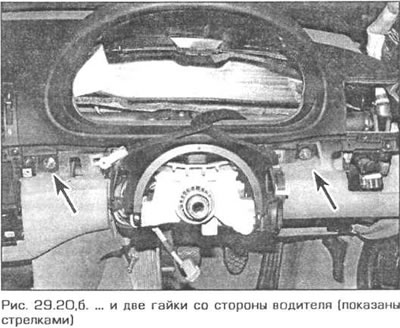

20. Сдвиньте передние сиденья до упора назад, отверните четыре гайки крепления лицевой панели и при помощи ассистента снимите лицевую панель с переборки (рис. 29.20, а, б). Отсоедините трос системы вентиляции от боковой стенки отопителя. Отсоедините все разъемы электропроводки, которые мешают снятию лицевой панели, запомнив их расположение.
Установка
21. Установка производится в последовательности, обратной снятию. Обратите внимание на следующее:
- а) Установите лицевую панель на место и соедините все разъемы электропроводки в соответствии с метками, сделанными перед снятием. Закрепите разъемы электропроводки на своих местах.
- б) Убедитесь в том, что выступ лицевой панели вошел в соответствующий паз. передняя кромка панели заняла правильное расположение, а все разъемы электропроводки пропущены через отверстия. После этого надежно закрепите панель.
- в) По окончании установки подсоедините аккумулятор и убедитесь в том. что все выключатели и электроприборы работают.
