Автомагнитола — снятие и установка

Примечание. Процедуры извлечения и установки относятся к стандартному оборудованию. установленному фирмой BMV. Эти процедуры для непредусмотренного к установке оборудования будут иметь отличия.

Снятие

Автомагнитола, установленная на лицевой панели

1. При помощи пластмассового или деревянного инструмента аккуратно снимите облицовку вокруг ящика для перчаток со стороны пассажира, расположенную над автомагнитолой.

2. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

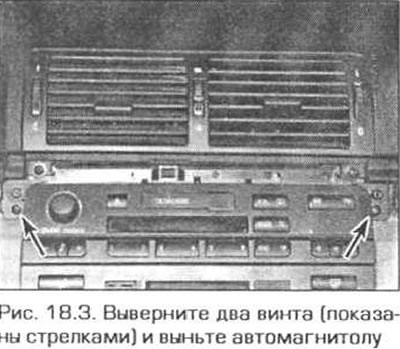

3. Выверните два винта и выньте автомагнитолу из лицевой панели (рис. 18.3).

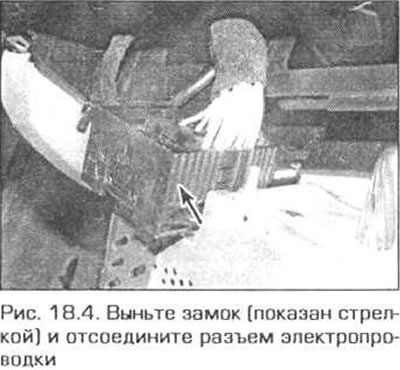

4. Отсоедините с задней стороны автомагнитолы разъемы электропроводки, запомнив их расположение. Обратите внимание на то. что основной разъем имеет замок (рис. 18.4).

Проигрыватель CD дисков

5. Снимите левую панель облицовки багажного отделения (см. главу 11, параграф 27).

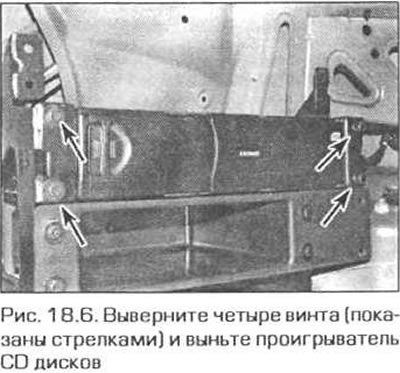

6. Выверните четыре винта и выньте проигрыватель (рис. 18.6). Отсоедините от блока разъем электропроводки.

Усилитель

7. Усилитель (если он имеется) установлен позади левой панели облицовки багажного отделения. Нажмите на кнопку и снимите панель облицовки аптечки первой помощи.

8. Снимите поддон для инструментов.

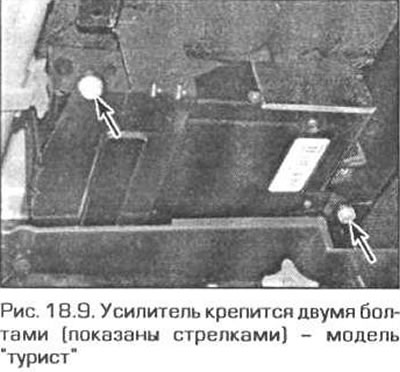

9. Отсоедините от усилителя разъемы электропроводки, выверните болты крепления и снимите усилитель (рис. 18.9).

Установка

10. Установка производится в последовательности, обратной снятию.
