Электропривод стеклоочистителя — снятие и установка (BMW 3 Series E46)

Снятие

1. Снимите рычаг стеклоочистителя (см. параграф 15).

2. Откройте капот.

3. Снимите корпус воздуховода системы отопления следующим образом (рис. 16.3, а, б):

• а) Поверните три фиксатора на 90° против часовой стрелки и снимите крышку фильтра, расположенного в задней части моторного отсека. Сдвиньте фильтр вперед и выньте его.
• б) Отсоедините четыре фиксатора и отсоедините трос от воздуховода.
• в) Выверните четыре винта, сдвиньте корпус фильтра вперед, затем выньте его.

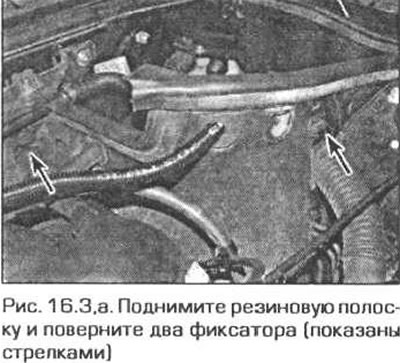

• г) Поднимите резиновую полоску, поверните два фиксатора против часовой стрелки и сдвинь те панель, расположенную в левом углу моторного отсека немного вперед.

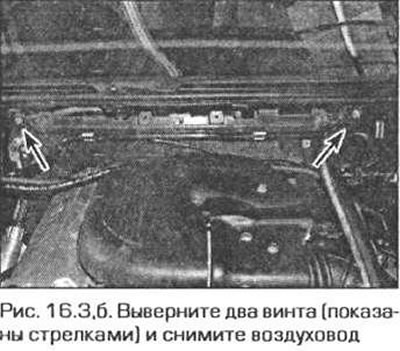

• д)) Выверните два винта, поднимите воздуховод вверх и выньте из моторного отсека.

4. Аккуратно снимите облицовку пере дней панели, отсоединив ее от фиксаторов.



5. Отсоедините два фиксатора, выверните винт и снимите передний кожух отопителя (см. главу 3).

6. Отсоедините электропроводку от электропривода стеклоочистителя.

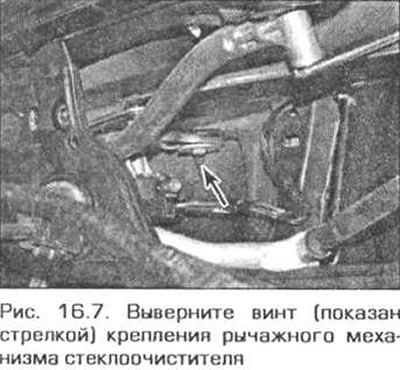

7. Выверните винт крепления рычажного механизма к панели (рис. 16.7).



8. Отверните большие гайки от валов электропривода и снимите шайбы.

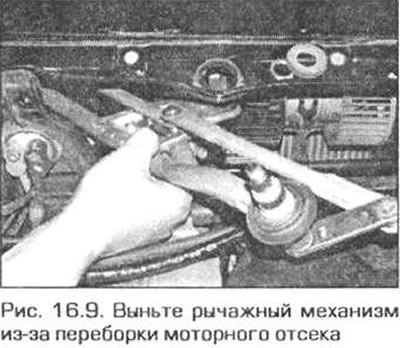

9. Выньте электропривод (рис. 16.9). Снимите с валов резиновые втулки, осмотрите их и убедитесь в отсутствии повреждений При необходимости замените втулки.

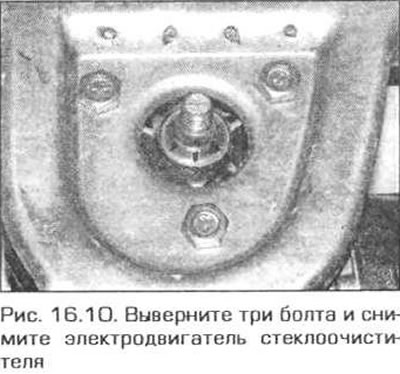

10. При необходимости отметьте взаимное положение вала электродвигателя и кривошипа рычажного механизма, затем отсоедините тягу стеклоочистителя от шарнира электродвигателя. Отверните гайку и снимите кривошип с вала электродвигателя. Выверните болты крепления и отсоедините электродвигатель от рычажного механизма (рис. 16.10).

Электропривод заднего стеклоочистителя

11. Откройте дверь багажного отделения и снимите пампу освещения багажного отделения с облицовки. Отсоедините от лампы разъем электропроводки.

12. Снимите сверху небольшой фрагмент облицовки (рис. 5.47).

13. Выверните два винта, расположенных в верхнем углу, и аккуратно освободите зажимы панели (рис. 5.48). Снимите панель.

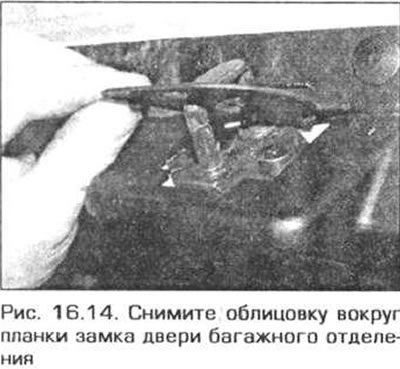

14. Отсоедините облицовку вокруг планки замка двери багажного отделения (рис 16.14).

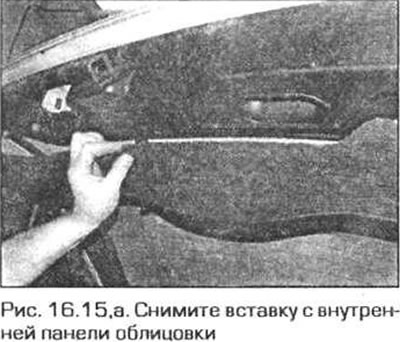

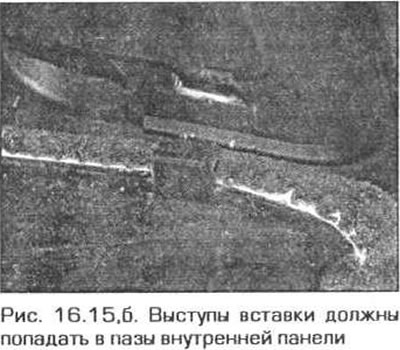

15. Выньте вставку из внутренней панели облицовки Запомните крепление вставки (рис. 16.15, а, б).

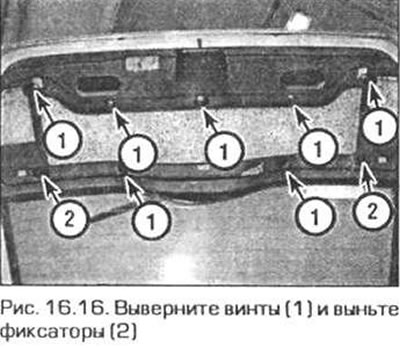

16. Выверните семь винтов, отсоедините четыре фиксатора и снимите внутреннюю панель двери багажного отделения (рис. 16.16).





17. Отсоедините от электропривода стеклоочистителя разъемы электропроводки.

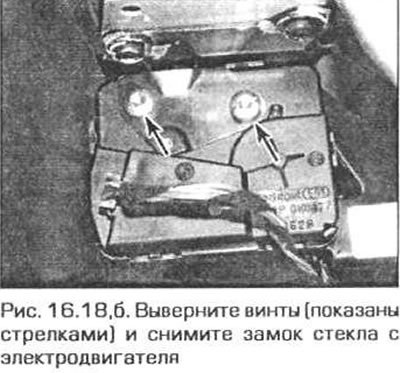

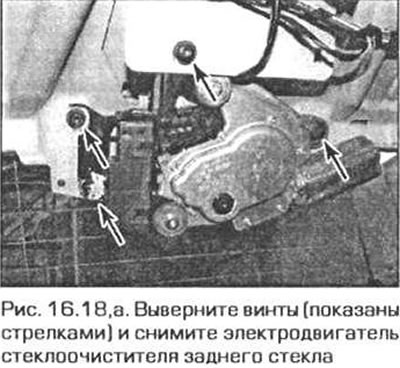

18. Пометьте положение кронштейна электропривода относительно двери. Выверните четыре винта и снимите электропривод. При необходимости выверните два винта и отсоедините от электропривода замок окна (рис. 16.18, а, б).

Вал рычага и корпус привода стеклоочистителя заднего стекла

19. Снимите рычаг стеклоочистителя (см. выше).

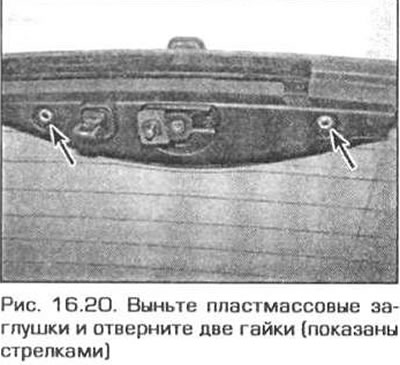

20. Откройте дверь багажного отделения, выньте две пластмассовых заглушки и отверните две гайки крепления пластмассового кожуха вала (рис. 16.20). Снимите кожух.

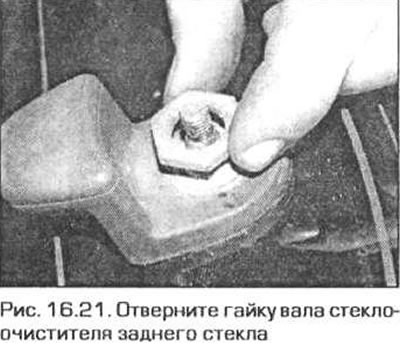

21. С наружной стороны двери отверните гайку вала. Снимите все шайбы (рис. 16.21).

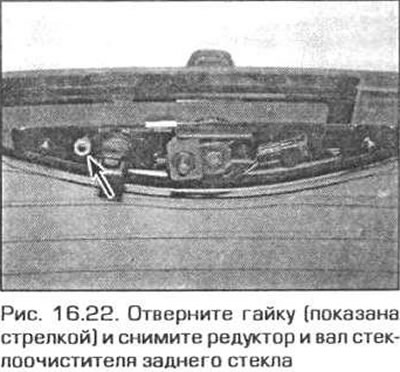

22. Изнутри отверните гайку и выньте корпус вместе с валом (рис. 16.22). Дальнейшая разборка не рекомендуется.

Установка

23. Установка выполняется в последовательности, обратной снятию. Установите рычаги стеклоочистителей (см. параграф 15).
