Динамики — снятие и установка (BMW 3 Series E46)

Дверные динамики

1. Снимите облицовку двери (см. главу 11).

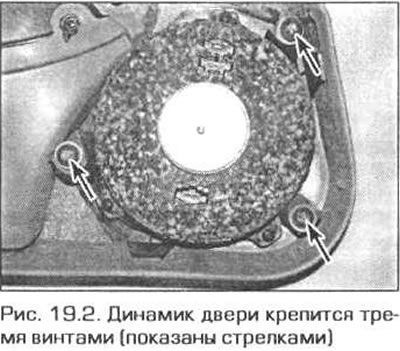

2. Выверните три винта и снимите динамик с облицовки (рис. 19.2).

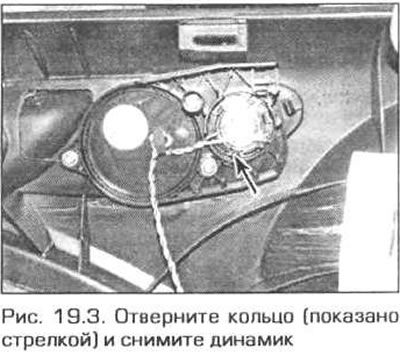

3. Выверните большое кольцо и снимите с облицовки небольшой динамик (если он имеется) (рис. 19.3).



4. Установка производится в последовательности, обратной снятию.

Верхний дверной динамик

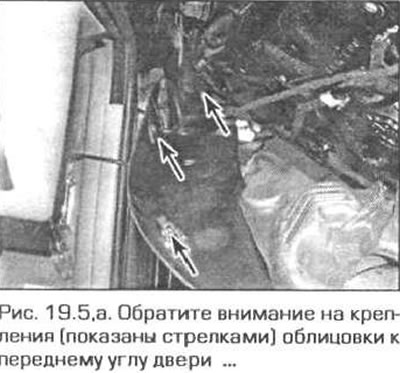

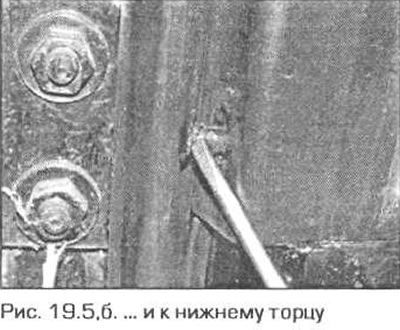

5. Аккуратно снимите облицовку с переднего внутреннего угла двери (рис. 19.5, а, б).





6. Снимите облицовку двери (см. главу 11).

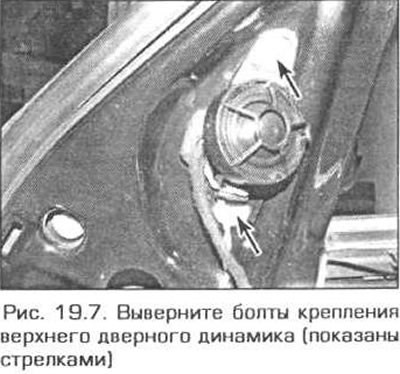

7. Отсоедините от динамика разъем электропроводки, выверните два винта и снимите динамик (рис. 19.7).



8. Установка производится а последовательности. обратной снятию.

Динамик багажного отделения

9. Снимите соответствующую боковую панель облицовки багажного отделения (см. главу 11, параграф 27).

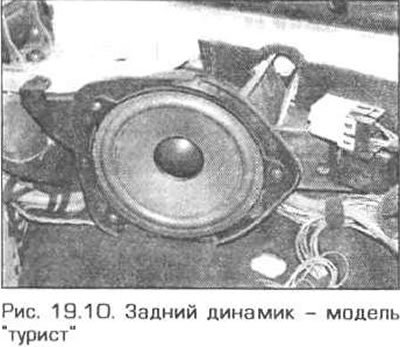

10. Выверните винты крепления и снимите динамик. Отсоедините от динамика разъемы электропроводки (рис. 19.10).



11. Установка производится в последовательности. обратной снятию. Убедитесь в том, что динамик установлен правильно.

Задний динамик

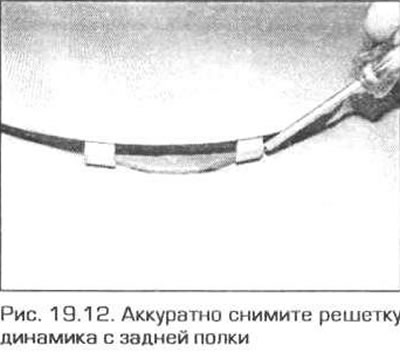

12. Аккуратно снимите решетку динамика с задней полки (рис. 19.12).



13. Выверните винты крепления и поднимите динамик. Отсоедините от динамика разъем электропроводки.



14. Установка производится в последовательности, обратной снятию.
