Аккумулятор — снятие и установка

Примечание 1. Если в памяти БЭУ содержатся коды неисправностей, то при отключении аккумулятора они будут потеряны Поэтому перед отключением аккумулятора проверьте наличие кодов (если Вы не можете сделать этого сами, обратитесь к дилеру или на специализированную СТО). Если на автомобиле установлена автомагнитола с зашитой от краж, ознакомьтесь сначала с разделом Аудиосистема с зашитой от краж в приложении.

Примечание 2. После отключения и подключения аккумулятора надо выполнить процедуру инициализации привода верхнего люка, как указано в параграфе 22 главы 11.

Снятие

1. Аккумулятор расположен под крышкой в правой стороне багажного отделения.

2. Откройте крышку багажника или дверь багажного отделения и поднимите поп.

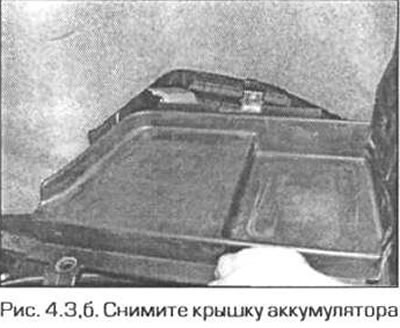

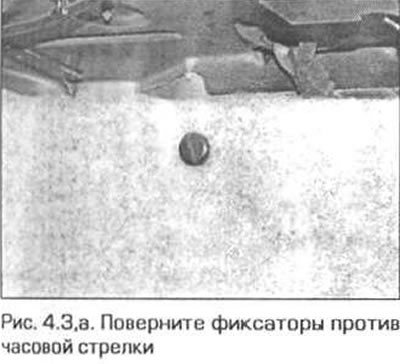

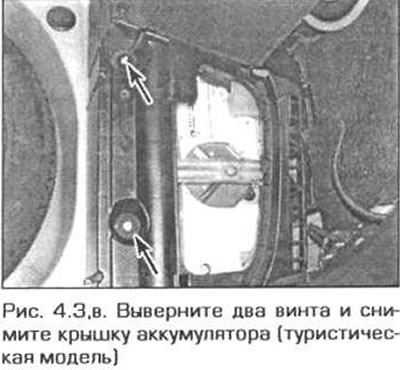

3. На моделях "седан" и "купе" поверните против часовой стрелки на 90° фиксаторы и частично снимите левую боковую облицовочную панель. На правой стороне багажного отделения сдвиньте облицовку и отцепите крышку аккумулятора (рис. 4.3,а, б). На туристической модели нажмите кнопку и освободите облицовку под правым окном. Отверните две гайки и снимите крышку аккумулятора (рис. 4.3,в).

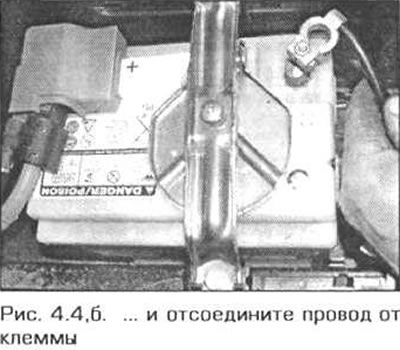

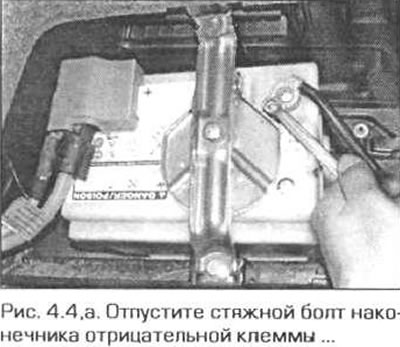

4. Отпустите стяжной болт наконечника отрицательной клеммы аккумулятора и отсоедините провод (рис. 4.4,а, б).






5. Снимите изоляционный чехол с положительной клеммы аккумулятора и отсоедините провод от положительной клеммы.

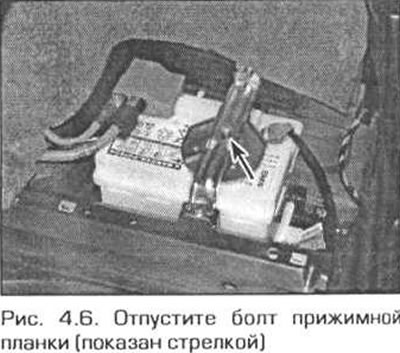

6. Отпустите болт прижимной планки, выверните болты и снимите прижимную планку с аккумулятора (рис. 4.6).



7. Поднимите аккумулятор и удалите его из багажного отделения. Отсоедините шланг вентиляции.

Установка

8. Установка аккумулятора выполняется в обратной последовательности. После подсоединения проводов к клеммам смажьте клеммы с наконечниками техническим вазелином для зашиты от коррозии. Подключите сна чала положительный провод, затем — отрицательный.
