Главная > БМВ {{3 серия}} > E46 > Электрооборудование > Оборудование и приборы >

Выключатели — снятие и установка

            0

Примечание. Перед снятием выключателя нужно отсоединить провод от отрицательной клеммы аккумулятора (см. главу 5А) и снова присоединить его после установки выключателя на место.

Выключатель зажигания/замка рулевой колонки



1. См. главу 10.

Многофункциональный переключатель на рулевой колонке



2. Поставьте рулевую колонку в полностью опушенное и выдвинутое положение. Снимите рулевое колесо (см. главу 10).

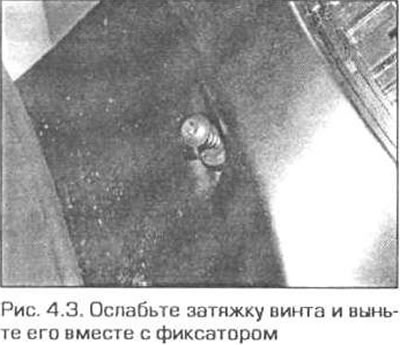

3. Ослабьте затяжку винта фиксатора верхней части облицовки рулевой колонки и выньте винт вместе с фиксатором. Слегка сожмите вместе края облицовки, приподнимите торец, примыкающий к рулевому колесу, затем отсоедините второй торец облицовки (рис. 4.3).

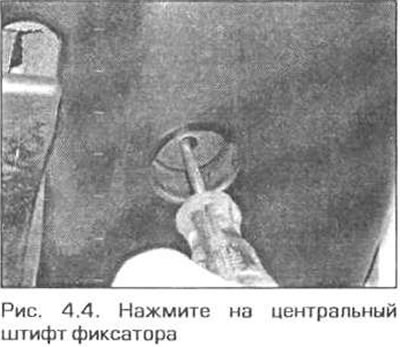

4. Поставьте рулевую колонку а полностью поднятое и выдвинутое положение. При помощи небольшой отвертки нажмите на центральные штифты, затем выньте два фиксатора крепления нижней части облицовки рулевой колонки. Слегка сожмите края верхней части облицовки и снимите нижнюю часть облицовки (рис. 4.4).



5. Отсоедините разъемы электропроводки от блока подушки безопасности, выключателей стеклоочистителя и указателя поворота.

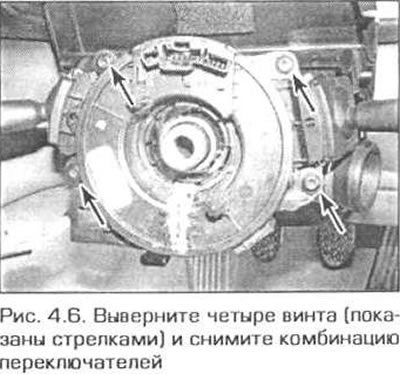

6. Выверните четыре винта и снимите комбинацию переключателей с рулевой колонки (рис. 4.6).

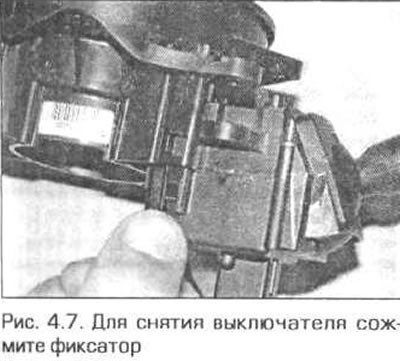

7. При необходимости нажмите фикса-торы и снимите выключатели с узла (рис. 4.7).



8. Установка производится в последовательности, обратной снятию. Убедитесь в том, что проводка проложена правильно.

Выключатель света фар



9. При помощи пластмассового шпателя аккуратно снимите декоративную накладку лицевой панели со стороны водителя (над выключателем). Будьте аккуратны, чтобы не повредить лицевую панель.

10. Откройте ящик для перчаток со стороны водителя, выверните два винта в верхних углах и снимите ящик для перчаток с лицевой панели (подробнее снятие ящика для перчаток описано в главе 11, параграф 27).

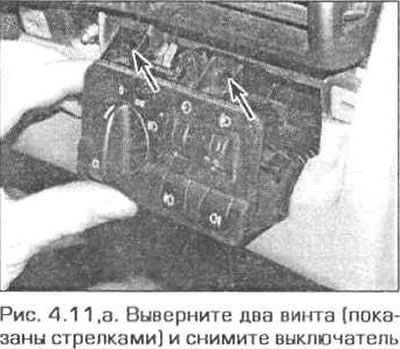

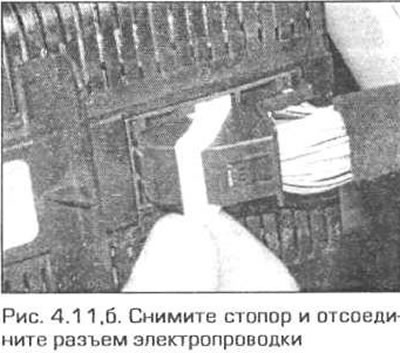

11. Выверните два винта, расположенных над выключателем, немного приподнимите выключатель, выньте верхний край выключателя. затем выньте выключатель из лицевой панели. Поднимите фиксатор и отсоедините от выключателя разъем электропроводки (рис. 4.11, а, б). Выключатель является неразборным узлом.





12. Установка производится в последовательности, обратной снятию.

Выключатель аварийной сигнализации и выключатель центральной блокировки



13. В моделях с механической коробкой передач аккуратно отсоедините чехол рычага переключения передач от центральной консоли и заверните его на рычаг.

14. В моделях с автоматической коробкой передач аккуратно освободите чехол селектора с окружающей облицовкой.


15. Снимите ящик/пепельницу с задней части центральной консоли, затем выверните четыре винта (два винта спереди и два — сзади) крепления центральной консоли (см. главу 11). Поднимите облицовку рычага переключения передач (или селектора).

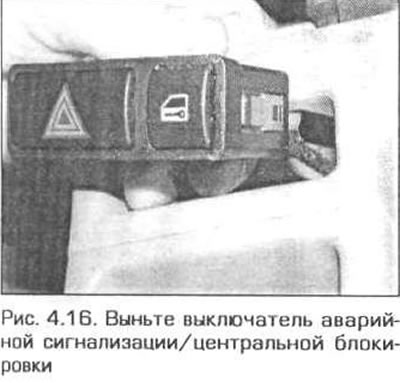

16. Поднимите передний торец задней секции центральной консоли и выньте выключатель(и). Отсоедините разъем(ы) электропроводки (рис. 4.16).



17. Установка выполняется в последовательности, обратной снятию.

Выключатели электрических стеклоподъемников

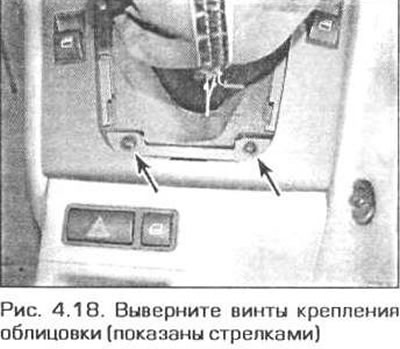

18. Отсоедините чехол рычага переключения передач (или селектора) от облицовки и поднимите его вверх для доступа к винтам крепления облицовки (рис. 4.18). Имейте в виду, что в моделях с автоматической коробкой передач чехол селектора снимается вместе с облицовкой (см. главу 7Б).



19. Выверните два винта крепления и снимите заднюю часть облицовки.

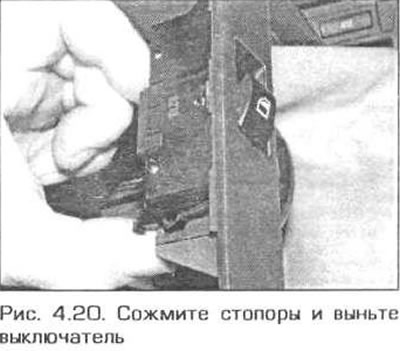

20. Сожмите стопоры и выньте выключателей) (рис. 4.20). Отсоедините разъем(ы) электропроводки.



21. Установка производится в последовательности, обратной снятию.

Выключатели наружных зеркал

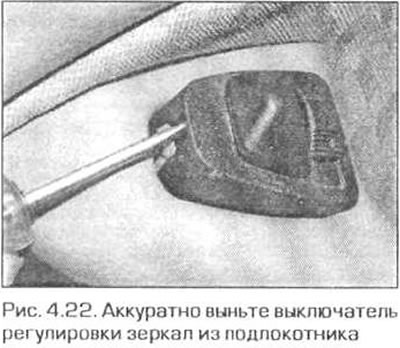

22. Начиная с переднего края, аккуратно выньте выключатель из подлокотника (рис. 4.22).



23. Отсоедините разъем электропроводки и снимите выключатель.

24 Установка производится в последовательности, обратной снятию.

Выключатель системы "круиз-контроль" на педали сцепления



25. Выверните винты крепления, затем отсоедините и снимите нижнюю панель облицовки со стороны водителя. Запомните расположение панели и разъемов электропроводки.

26. Отсоедините от выключателя разъем электропроводки.

27. Нажмите на педаль сцепления и вытяните красную втулку выключателя.

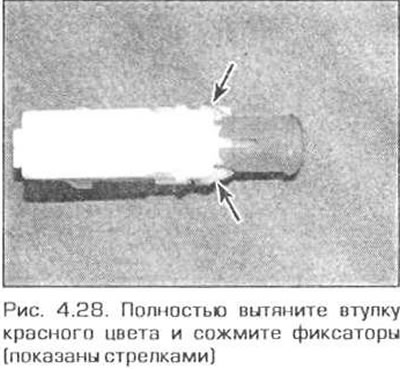

28. Сожмите фиксаторы и выньте выключатель (рис. 4.28).



29. Установка производится в последовательности, обратной снятию.

Выключатель обогревателя заднего стекла



Модели с автоматической системой кондиционирования



30. В этих моделях выключатель является частью блока управления и не может быть заменен отдельно. В случае неисправности выключателя обратитесь к дилеру BMW.

Остальные модели



31. В этих моделях выключатель является частью печатной схемы блока управления отопителем.

32. Снимите панель управления отопителем (см. главу 3).

33. Отсоедините разъем электропроводки выключателя, освободите фиксаторы и выньте выключатель.

34. Установка производится в последовательности, обратной снятию. Перед установкой панели управления отопителем проверьте работу выключателя

Выключатель электродвигателя вентилятора отопителя



Модели с автоматической системой кондиционирования



35. В этих моделях выключатель является частью блока управления и не может быть заменен отдельно. В случае неисправности выключателя обратитесь к дилеру BMW.

Остальные модели



36. Снимите панель управления отопителем (см. главу 3).

37. Выверните винты крепления, затем отсоедините выключатель от панели управления и снимите его.

38. Установка производится в последовательности, обратной снятию. Перед установкой панели управления отопителем проверьте работу выключателя.

Выключатели системы кондиционирования воздуха



39. См. п.п. 35-38.

Выключатели обогревателей сидений, привода заднего экрана и системы управления тяговым усилием (ASC+T)



40. Снимите ящик для мелочей с центральной консоли.

41. Отсоедините разъем электропроводки, затем сожмите фиксаторы и выньте выключатель.

42. Установка производится в последовательности, обратной снятию.

Выключатель сигнальной лампы стояночного тормоза



43. Для доступа к рычагу стояночного тормоза снимите заднюю секцию центральной консоли (см. главу 11).

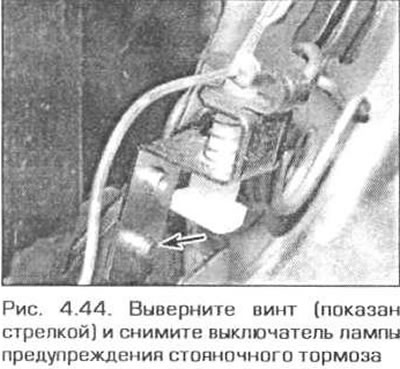

44. Отсоедините от выключателя разъем электропроводки, затем выверните винт и снимите выключатель (рис. 4.44).



45. Установка производится в последовательности, обратной снятию. Перед установкой центральной консоли проверьте работу выключателя. Он должен срабатывать при поднятии рычага на 1-2 щелчка.

Выключатель стоп-сигнала



46. См. главу 9.

Выключатели ламп освещения салона



47. Выключатели ламп освещения салона встроены в узлы замков дверей и крышки багажника/двери багажного отделения. Снятие соответствующего замка описано в главе 11.

Выключатели рулевого колеса



48. На автомобилях Е46 устанавливаются рулевые колеса двух типов: "многофункциональное" или "спортивное" рулевое колесо. Для снятия выключателей сначала снимите блок подушки безопасности водителя (см. параграф 25), затем обратитесь к соответствующему подразделу.

Многофункциональное рулевое колесо

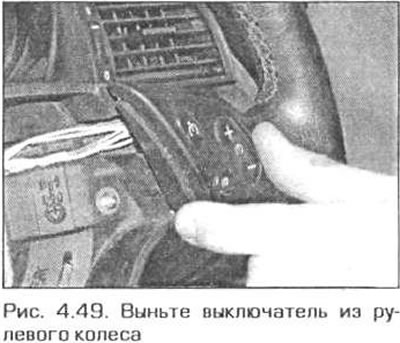

49. Аккуратно выньте выключатель из рулевого колеса и отсоедините разъемы электропроводки (рис. 4.49). Обратите внимание на то. что выключатель звукового сигнала встроен в блок подушки безопасности.



Спортивное рулевое колесо

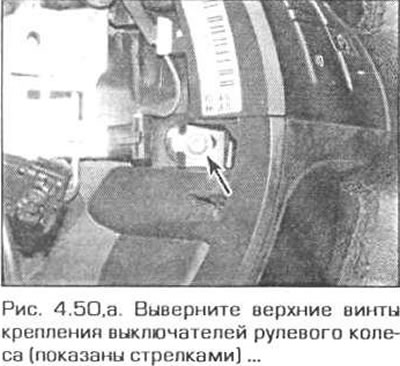

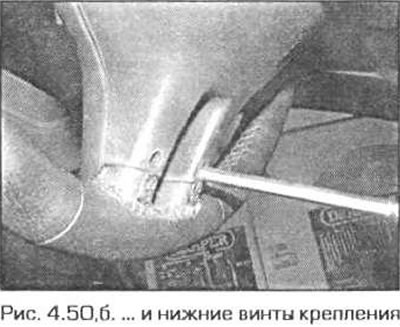

50. Выверните четыре винта (два винта крепления верхней секции и два винта крепления нижней секции) и отсоедините панель выключателей от рулевого колеса (рис. 4.50, а, б). Отсоедините разъем электропроводки.





Выключатель привода люка

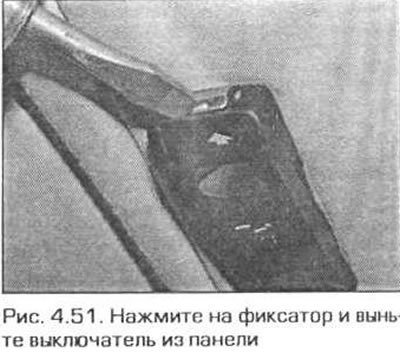

51. Нажмите фиксатор в задней части выключателя и выньте выключатель из панели (рис. 4.51).

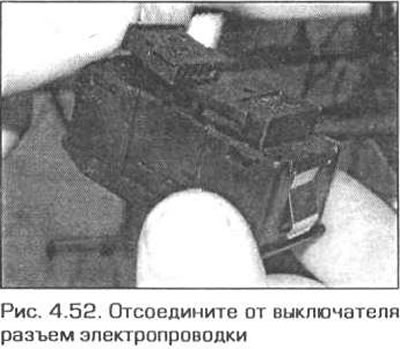

52. Отсоедините от выключателя разъем электропроводки, затем сожмите фиксаторы и снимите выключатель (рис. 4.52).



53. Установка производится в последовательности, обратной снятию.
