Выключатель зажигания/ замок рулевой колонки — снятие и установка

Замок рулевой колонки

1. Для замены замка требуется разборка рулевой колонки. Для этой работы требуются специальные приспособления, поэтому лучше ее производить на специализированной станции обслуживания.

Цилиндр замка

Снятие

2. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А). Вставьте ключ зажигания и разблокируйте рулевую колонку.

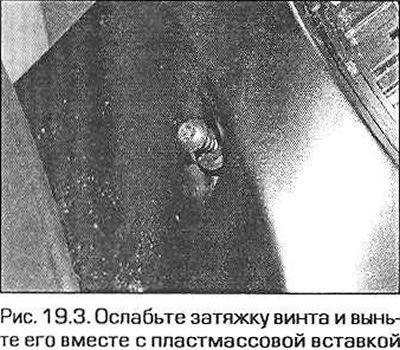

3. Ослабьте затяжку центрального винта фиксатора верхней облицовки рулевой колонки и выньте его вместе с пластмассовой вставкой. Сожмите края верхней части облицовки рулевой колонки (рис. 19.3) и снимите облицовку.

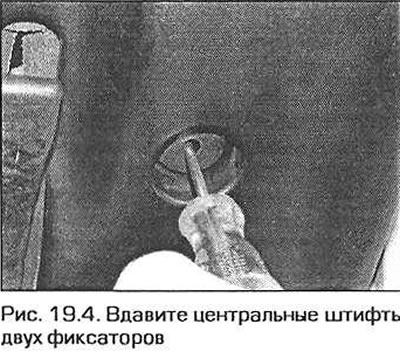

4. Втолкните внутрь центральные штифты двух фиксаторов нижней облицовки рулевой колонки и снимите облицовку (рис. 19.4).

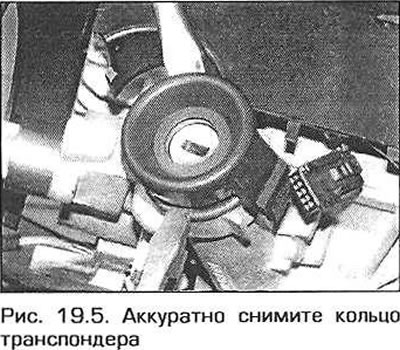

5. Отсоедините разъем электропроводки, затем при помощи двух отверток аккуратно снимите кольцо транспондера с верхней стороны выключателя зажигания (рис. 19.5).

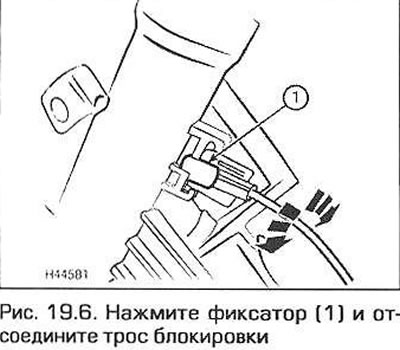

6. Нажмите фиксатор и отсоедините трос блокировки (если он установлен) от выключателя зажигания (рис. 19.6).

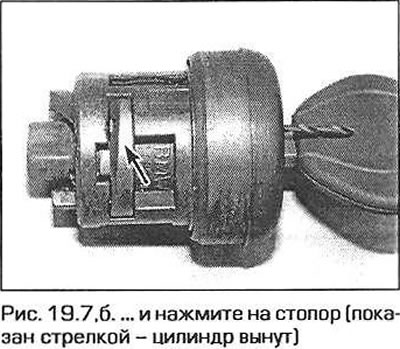

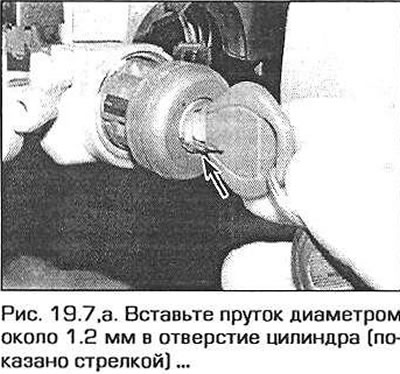

7. Поверните ключ зажигания в положение (I), затем вставьте стержень подходящего размера в отверстие цилиндра замка. Нажмите на стопор цилиндра и выньте цилиндр (рис. 19.7, а, б).

Установка

8. Установите цилиндр, как указано в п. 7, затем вставьте его на место до щелчка.

Блок контактов выключателя зажигания

9. Отсоедините провод от отрицательной клеммы аккумулятора (см. главу 5А).

10. Ослабьте затяжку центрального винта фиксатора верхней облицовки рулевой колонки и выньте его вместе с пластмассовой вставкой. Сожмите края верхней части облицовки рулевой колонки (см. рис. 19.3) и снимите облицовку.

11. Втолкните внутрь центральные штифты двух фиксаторов нижней облицовки рулевой колонки и снимите облицовку (см. рис. 19.4).

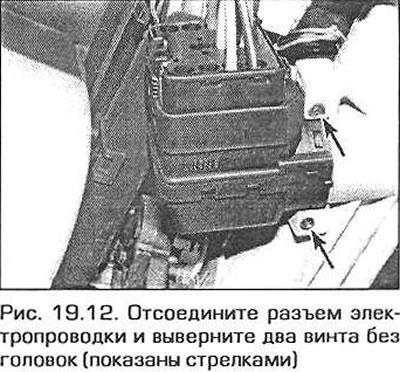

12. Отсоедините от выключателя разъем электропроводки, затем выверните два винта без головок и снимите блок контактов с замка (рис. 19.12).

Установка

13. Установка выполняется в последовательности, обратной снятию с учетом следующих замечаний.

• а) Перед установкой винтов без головок нанесите на них немного лака.
• б) Перед установкой облицовки рулевой колонки подсоедините аккумулятор и проверьте работу выключателя зажигания.
