Лампочки внутренних световых приборов — замена (BMW 3 Series E46)

Основные сведения

1. См. параграф 5. п. 1.

Плафоны внутреннего освещения

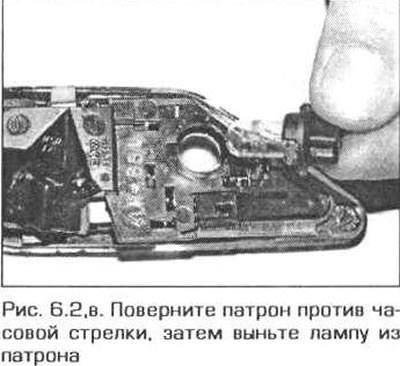

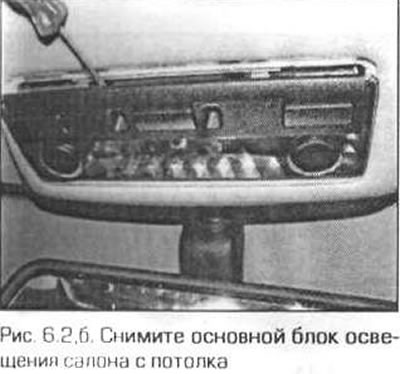

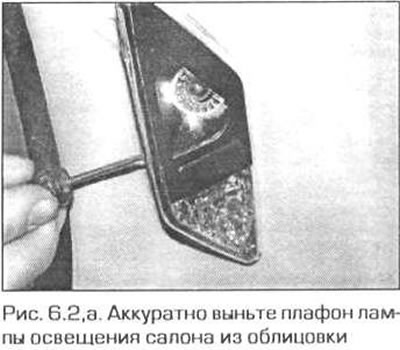

2. Не большой плоской отверткой аккуратно вытащите плафон и разъедините его разъем электропроводки. При снятии центрального плафона (или заднего плафона в модели "турист") опустите вниз задний угол блока и сдвиньте блок. Поверните и выньте патрон, затем выньте лампу из патрона (рис. 6.2, а-в).







3. Вставьте новую лампу(ы) в патрон(ы) и установите блок на место. Имейте в виду, что при установке центрального плафона сначала нужно вставить передний торец, затем вставить задний торец.

Лампы освещения ниш для ног

4. Аккуратно выньте линзу из блока.

5. Выньте лампу из контактов (рис. 6.5).



6. Установите новую лампу, затем установите линзу.

Лампа освещения багажного отделения

7. См. п.п. 4-6.

Лампы световой сигнализации/подсветки приборной панели

8. Приборная панель имеет подсветку из светодиодов, которые невозможно заменить.

Лампа освещения ящика для перчаток

9. Откройте ящик для перчаток. При помощи небольшой плоской отвертки аккуратно подцепите верхний край блока и выньте его. Выньте лампу из контактов.

10. Вставьте новую лампу и убедитесь в том, что она надежно удерживается в контактах, затем установите блок на место.

Подсветка панели управления отопителем

Модели с автоматической системой кондиционирования

11. Панель управления отопителем в этих моделях имеет подсветку из светодиодов, которые не заменяются. В случае неисправности обратитесь к дилеру BMW.

Остальные модели

12. Вытащите кнопки управления отопителем. затем выверните винты и снимите наружную панель с панели управления.

13. При помощи узких пассатижей поверните патрон пампы против часовой стрелки и выньте его. На некоторых моделях панель управления имеет подсветку из светодиодов, которые не заменяются.



14. Установка производится в последовательности. обратной снятию.

Лампы подсветки выключателей

15. Во всех выключателях установлены лампы (светодиоды) подсветки. В некоторых выключателях также имеются лампы (светодиоды), сигнализирующие о включении цепи. Во всех выключателях лампы (светодиоды) не могут быть заменены отдельно, поэтому в случае неисправности лампы необходимо заменить выключатель в сборе.

Лампа подсветки пепельницы

16. Снимите облицовку рычага переключения передач (селектора). Выверните два винта крепления пепельницы, расположенных спереди в гнезде облицовки.

17. Приподнимите нижний край отделения для хранения мелочей и выньте блок из лицевой панели. Выверните два винта, расположенных в верхней части гнезда отделения для мелочей и выньте несущую рамку из лицевой панели.

18. Отсоедините разъем электропроводки, сожмите вместе два фиксатора и выньте патрон. Лампа образует с патроном единое целое.

19. Установка производится в последовательности, обратной снятию.
