Наружные световые приборы — снятие и установка

Фара

1. Снимите соответствующий указатель поворота (см. п. 12).

2. Аккуратно выньте форсунку омывателя фары (если она имеется) из нижней части облицовки фары и вытяните шланг до упора. Рывком отсоедините форсунку от шланга.

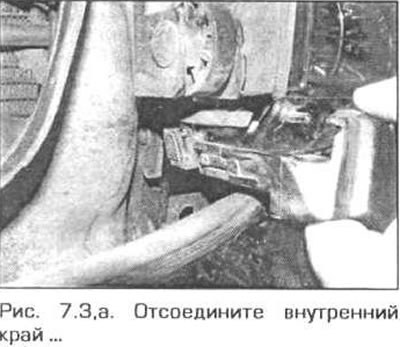

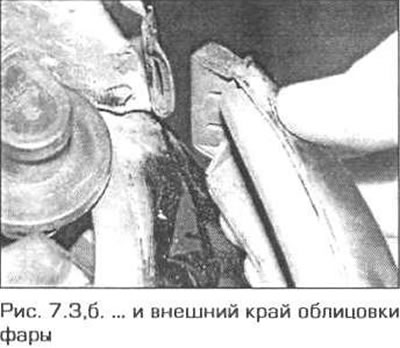

3. Отсоедините внутренний край облицовки фары, затем слегка нажмите на облицовку сверху вниз и отсоедините центральные фиксаторы, после этого отсоедините внешний край облицовки от переднего крыла (рис. 7.3 а, б). При необходимости, можно снять линзу фары, отсоединив фиксаторы, расположенные по окружности линзы.





4. Отсоедините с задней стороны фары все разъемы электропроводки, запомнив их расположение.

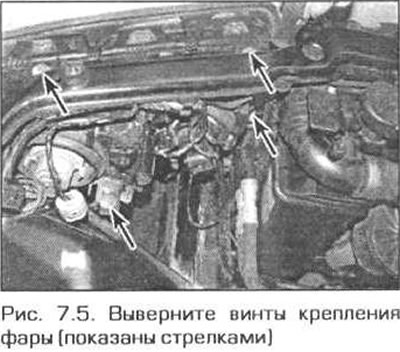

5. Каждая фара крепится четырьмя винтами: двумя винтами с шестигранной головкой и двумя винтами с головкой под шлицевой ключ. Выверните винты крепления фары (рис. 7.5).




Примечание. При выворачивании винтов не допускайте вращения пластмассовых фиксаторов. При необходимости придерживайте фиксаторы рожковым ключом.

6. Снимите фару с автомобиля.

7. Установка производится в последовательности, обратной снятию. Слегка затяните винты крепления фары и проверьте расположение фары относительно бампера и капота. После того, как фара будет окончательно установлена, надежно затяните винты крепления и проверьте регулировку света фар (см. параграф 8).

Блок управления ксеноновыми фарами

8. Снимите соответствующую фару (см. выше).

9. Выверните два винта крепления, сдвиньте блок управления к задней стороне фары и снимите блок (рис. 5.10).

10. При необходимости, отсоедините блок управления от кронштейна, вывернув два винта крепления.

11. Установка производится в последовательности, обратной снятию.

Передние указатели поворота

12. Вставьте отвертку в отверстие соответствующего брызговика в моторном отделении и нажмите вниз на фиксатор блока (см. рис. 5.19, а, б). В модели "купе" блок крепится одним винтом (см. рис. 5.19 в). Сдвиньте блок вперед и отсоедините от него разъем электропроводки.


13. Установка производится в последовательности, обратной снятию. Убедитесь в том. что фиксатор надежно удерживает блок на месте.

Боковые повторители указателей поворота

14. Аккуратно сдвиньте вперед линзу бокового повторителя указателя поворота. Потяните за заднюю кромку линзы и снимите ее с крыла (рис. 5.23). Отсоедините от блока разъем электропроводки.

15. Установка производится в последовательности, обратной снятию.

Передние противотуманные фары

Модели "седан" и "турист"

16. При помощи деревянного или пластмассового инструмента аккуратно выньте фару из бампера, начиная с внутреннего угла (рис. 5.26). Отсоедините от фары разъем электропроводки.

17. Установка производится в последовательности, обратной снятию.

Модель "купе"

18. Выньте фиксаторы и снимите с бампера облицовку противотуманной фары (рис 5.31).

19. Выверните винты и снимите фару. Отсоедините от фары разъем электропроводки

20. Установка производится в последовательности, обратной снятию.

Блок задних фонарей

Фонари, установленные на кузове -модели "седан" и "купе"

21. Внутри багажного отделения отпустите зажим (в моделях, выпущенных до сентября 2001 года) или выньте фиксатор (в моделях, выпускаемых с октября 2001 года) и выньте блок патронов из заднего фонаря (см. рис. 5.35 а, б).

22. Выньте фиксаторы и частично снимите боковую облицовку багажного отделения в районе задних фонарей (см. главу 11, параграф 27).

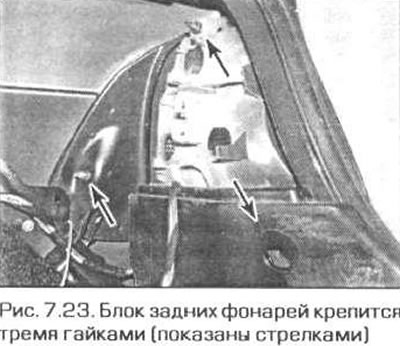

23. Отверните три гайки и выньте фонарь из крыла (рис. 7.23).



24. Установка производится в последовательности. обратной снятию.

Фонари, установленные на кузове — модель "турист"

25. Для доступа к патронам ламп поверните заслонку 8 багажном отделении. Для облегчения доступа к левому фонарю снимите знак аварийной остановки.

26. Отсоедините фиксатор и немного приподнимите блок патронов (см. рис. 5.39).

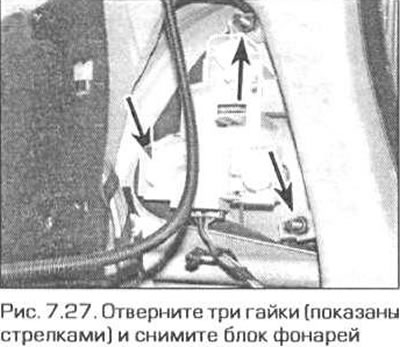

27. Отверните три гайки и снимите фонарь (рис. 7.27)



28. Установка производится в последовательности. обратной снятию.

Фонари, установленные на крышке багажника — модели "седан" и "купе"

29. Выньте два фиксатора и отогните часть облицовки крышки багажника от фонаря (рис. 5.42).

30. Отожмите фиксатор и выньте блок патронов из крышки багажника (см. рис. 5.43).

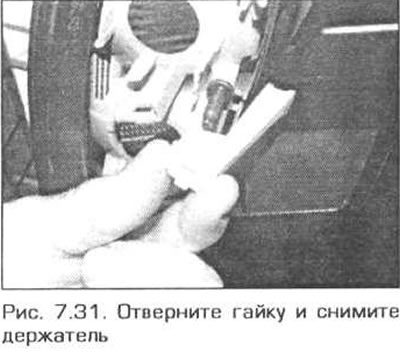

31. Отверните гайку, снимите держатель, затем снимите фонарь (рис. 7.31). Обратите внимание на то. что край фонаря огибает угол крышки багажника.



32. Установка производится в последовательности. обратной снятию.

Фонари, установленные на двери багажного отделения — модель "турист"

33. Аккуратно отсоедините лампу освещения багажного отделения от облицовки двери багажного отделения. Отсоедините от блока разъем электропроводки.

34. Отогните небольшой фрагмент облицовки сверху (см. рис. 5.47).

35. Выверните два винта, расположенных в верхнем углу, и аккуратно освободите зажимы панели (см. рис. 5.48). Снимите панель.

36. Отсоедините разъем электропроводки от блока задних фонарей, отожмите фиксатор и выньте блок патронов (см. рис. 5.49).

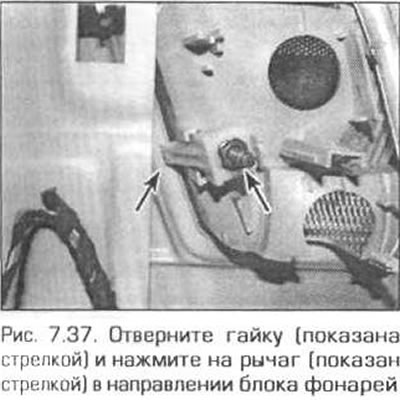

37. Ослабьте затяжку гайки крепления, нажмите на рычаг блокировки в направлении блока фонарей и выньте блок фонарей (рис. 7.37).



38. Установка производится в последовательности. обратной снятию.

Лампа освещения номерного знака

39. При помощи небольшой отвертки аккуратно подцепите линзу и выньте ее из крышки багажника/двери багажного отделения (см. рис. 5.55). Отсоедините от блока разъем электропроводки.

40. Установка производится в последовательности. обратной снятию.

Электроприводы регулировки света фар

41. Снимите линзу фары (см. п.п. 1-3).

42. Выньте оба патрона с задней стороны фары (см. параграф 5).

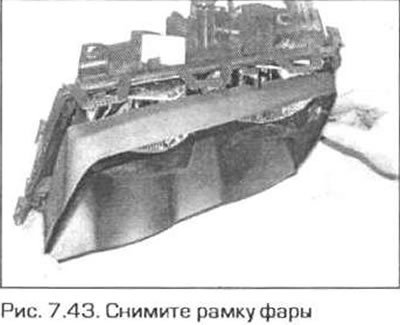

43. Аккуратно вытащите вперед рамку фары (рис. 7.43).



44. Выньте резиновые уплотнения патронов с задней стороны фары.

45. Отметьте положение центрального регулировочного колеса, затем поворачивайте его по часовой стрелке, считая число оборотов (возможно 20-30 оборотов), до тех пор. пока не покажется верхняя часть вставки. После этого отсоедините наружную часть регулятора от вставки. Аккуратно отсоедините тягу электропривода от задней части вставки. Выньте вставку из фары.

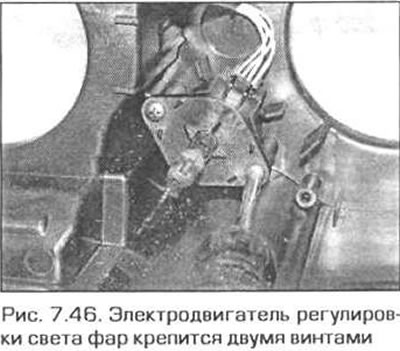

46. Выверните винты крепления, отсоедините разъем электропроводки и снимите электропривод (рис. 7.46).

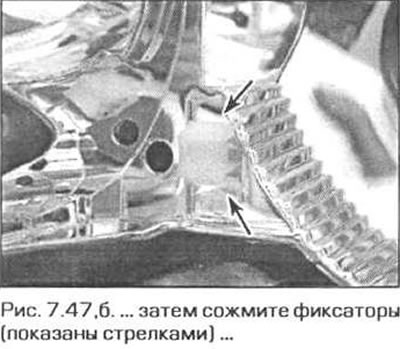

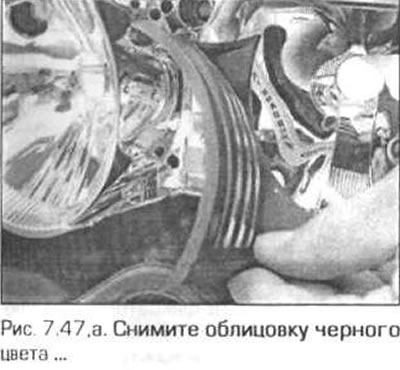

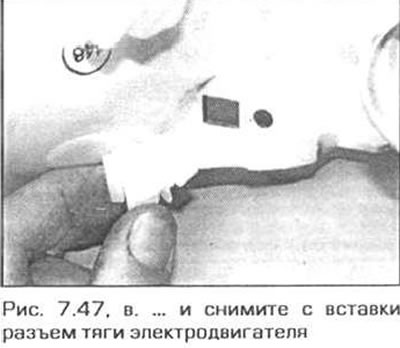

47. При установке вставки снимите фиксаторы. затем снимите с вставки облицовку черного цвета. После этого сожмите два фиксатора и снимите с вставки гнездо тяги (рис. 7.47, а-в). Пока не устанавливайте обратно черную облицовку.

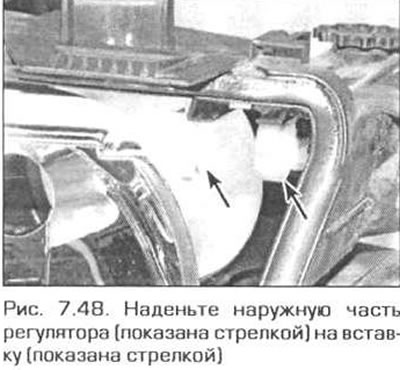

48. Наденьте гнездо на тягу электропривода. наденьте на вставку наружную часть и совместите ее с центром отверстия в корпусе фары. После этого вверните регулятор на первоначальное место. Наденьте гнездо тяги электропривода на вставку и втолкните его на место (рис. 7.48). Установите облицовку черного цвета.



49. После окончания работы проверьте и, при необходимости отрегулируйте свет фар.
