Зеркала и их принадлежности — снятие и установка (BMW 3 Series E46)

Наружное зеркало

1. Снимите облицовку двери (см. параграф 12).

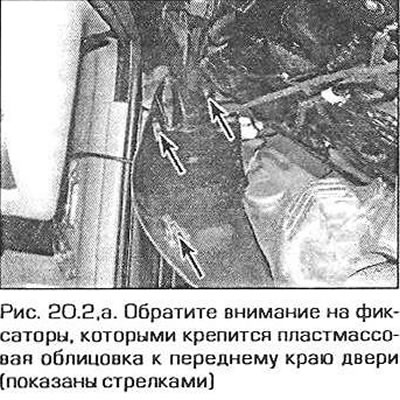

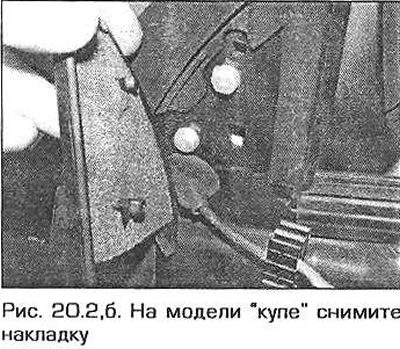

2. Аккуратно выньте пластмассовую заглушку из переднего внутреннего угла двери. В моде ли "купе" аккуратно отсоедините верхнюю честь треугольной накладки крепления зеркала и снимите ее вверх (рис. 20.2, а, б).

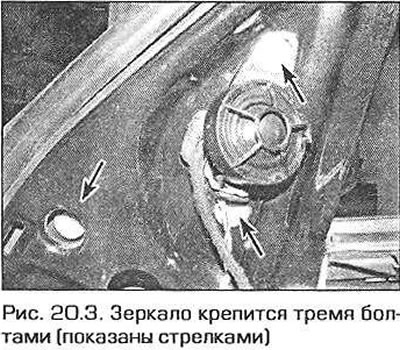

3. Выверните болты крепления и снимите зеркало с двери. Снимите резиновую прокладку, расположенную между зеркалом и дверью. Если прокладка повреждена, замените ее (рис. 20.3). Отсоедините от зеркала разъемы электропроводки.



4. Установка производится в последовательности, обратной снятию. Затяните болты крепления зеркала требуемым моментом.

Стекло наружного зеркала

Примечание. Если Вы попытаетесь снять холодное стекло, очень велика вероятность поломки фиксаторов стекла.

5. Разверните стекло максимально вверх.

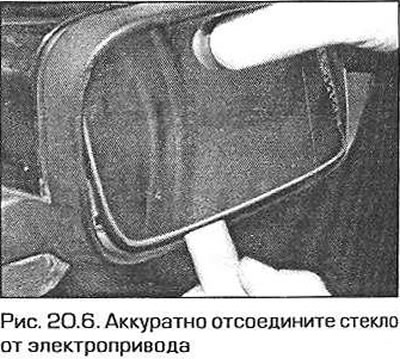

6. Вставьте плоский пластмассовый или деревянный инструмент между нижней кромкой стекла и корпусом зеркала и аккуратно отсоедините стекло от электропривода (рис. 20.6). При снятии стекла будьте предельно осторожны и не прикладывайте значительных усилий (иначе Вы разобьете стекло).



7. Выньте стекло и отсоедините разъем электропроводки элемента обогрева зеркала (если он имеется).

8. При установке подсоедините к стеклу электропроводку и закрепите стекло на электроприводе. Будьте осторожны, чтобы не сломать стекло.

Выключатель наружных зеркал

9. См. главу 12.

Электропривод наружного зеркала

10. Снимите стекло зеркала (см. выше).

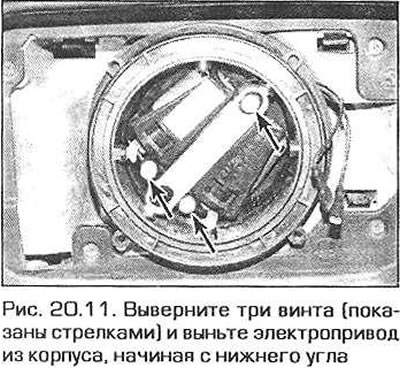

11. Выверните три винта крепления и выньте электропривод, начиная с нижнего угла (рис. 20.11). Отсоедините от электропривода разъем электропроводки.



12. Установка производится в последовательности, обратной снятию.

Кожух корпуса наружного зеркала

13. Снимите стекло зеркала (см. выше).

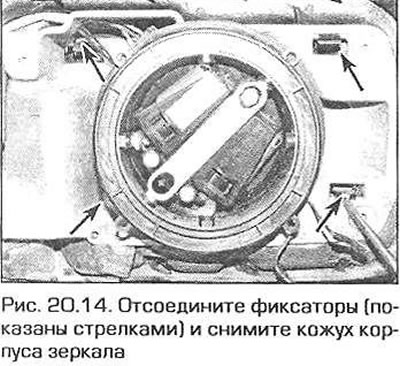

14. Отсоедините четыре фиксатора и снимите (вперед) кожух зеркала (рис. 20.14).



15. Установка производится в последовательности, обратной снятию.

Внутреннее зеркало

16. На автомобилях устанавливаются внутренние зеркала двух типов (они различаются по способу крепления). В зеркале первого типа разъем электропроводки закрыт пластмассовым кожухом. В зеркале второго типа рычаг зеркала разделяется надвое и за ним находится разъем электропроводки.

Зеркало с пластмассовым кожухом

17. Аккуратно снимите пластмассовый кожух и отсоедините разъем электропроводки (если он имеется).

18. Ударьте кулаком по нижней части зеркала (вперед) и отсоедините рычаг зеркала от опоры.

Предостережение: Не поворачивайте рычаг для снятия зеркала, поскольку при этом сломается крепление зеркала, и не тяните за рычаг назад, поскольку это приведет к повреждению ветрового стекла.

Зеркало с разделяемым рычагом

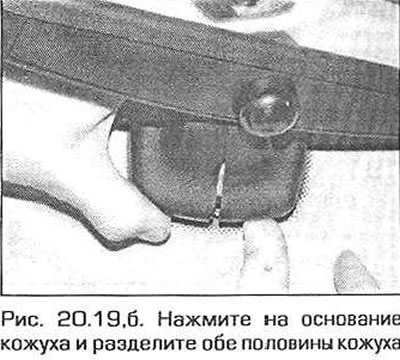

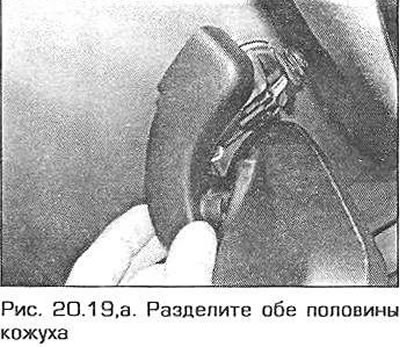

19. Нажмите на две половины кожуха рычага по направлению к зеркалу и потяните половины кожуха в разные стороны. Если зеркало оборудовано датчиком дождя нажмите снизу вверх на нижнюю часть кожухов и разделите их (рис. 20.19, а, б).







20. Разверните правый угол зеркала вверх и вперед. Разверните левую половину кожуха влево и отсоедините ее от рычага.

21. Разверните левый угол зеркала вверх и вперед. Разверните правую половину кожуха вправо и отсоедините ее от рычага.

22. Отсоедините разъем электропроводки зеркала.

23. Ударьте кулаком по нижней части зеркала (вперед) и отсоедините рычаг зеркала от опоры.

Предостережение: Не поворачивайте рычаг для снятии зеркала, поскольку при этом сломается крепление зеркала, и не тяните за рычаг назад, поскольку это приведет к повреждению ветрового стекла.

Зеркала всех типов

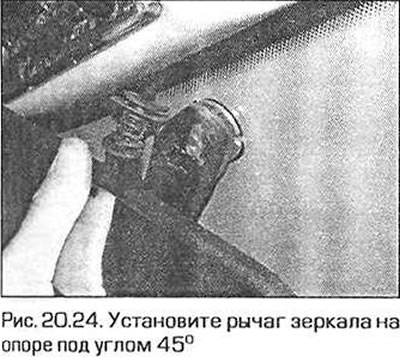

24. Для установки зеркала наклоните его рычаг под углом 45° в сторону сиденья водителя. Втолкните рычаг зеркала вертикально и убедитесь в том, что рычаг вошел в зацепление с опорой (рис. 20.24). Установите кожухи и подсоедините разъем электропроводки (если он имеется).
