Pompa de apa — demontare si montare (BMW 7 Series E32)

Cuprins: Demontarea ↓ Instalare ↓ Pompă de apă a motorului din seria…↓ Demontarea ↓ Instalare ↓

Pompa de apă este antrenată de o curea poli V. Un ventilator este înșurubat pe arborele pompei de apă din față.

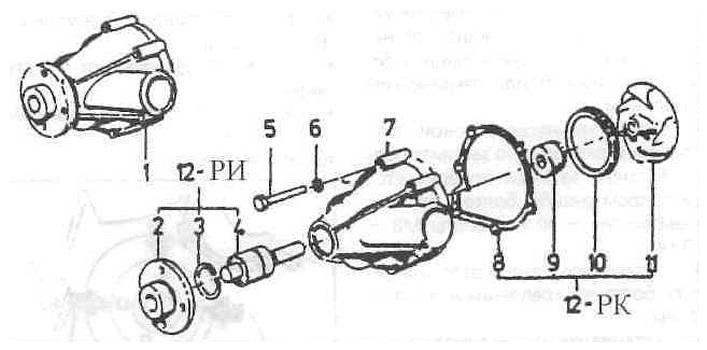

Elemente ale pompei de apă a motorului M30
1 - pompa de apa;
2 — flanșă;
3 - inel de reținere;
4 — rulment;
5 - șurub hexagonal;
6 - șaibă elastică;
7 — corpul pompei;
8 - garnitură;
9 — etanșare;
10 - inel de siguranță;
11 — rotor;
12 — trusă de reparare a pompei.

Demontarea

Scurgeți lichidul de răcire.

Scoateți cureaua poli V.

Scoateți radiatorul.

Deșurubați șuruburile care fixează scripetele curelei poliV. În acest caz, trebuie să țineți scripetele punând o curea pe ea, astfel încât să nu se întoarcă. Scoateți scripetele curelei poli V din butuc.

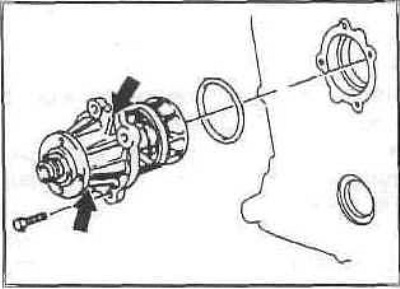

Scoateți cele patru șuruburi de fixare a pompei de apă. La motoarele cu 6 cilindri pe benzină se folosesc piulițe în loc de șuruburi.

Scoateți cele patru șuruburi de fixare a pompei de apă. La motoarele cu 6 cilindri pe benzină se…

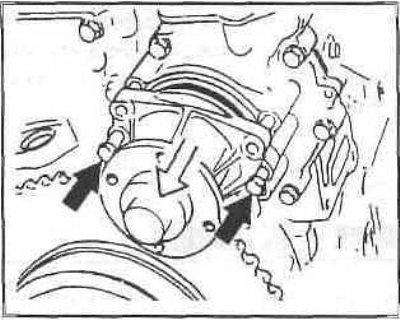

Înșurubați două șuruburi filetate M6 în orificiile filetate (săgeți) și, astfel, apăsați pompa de apă departe de motor. Apoi asigurați-vă că pompa nu se înclină. La un motor diesel, orificiile filetate pentru presarea pompei sunt situate vertical.

Instalare

Scoateți șuruburile folosite la presarea pompei, înlocuiți inelul O al pompei de apă și lubrifiați noul inel O cu unsoare siliconică sau vaselină.

Instalați pompa cu o garnitură nouă și strângeți șuruburile uniform. Cuplul de strângere este determinat de diametrul filetului șuruburilor: șuruburi cu filet M6 - 10 Nm, șuruburi M8 - 20 Nm.

Montați fulia și strângeți cele patru șuruburi care o fixează la un cuplu de 10 Nm.

Instalați cureaua poli V și strângeți-o.

Instalați radiatorul cu ventilator.

Umpleți sistemul de răcire cu lichid de răcire și purjați aerul.

Încălziți motorul și verificați etanșeitatea racordurilor furtunurilor și a pompei de apă.

Pompă de apă a motorului din seria M70 - demontare și instalare

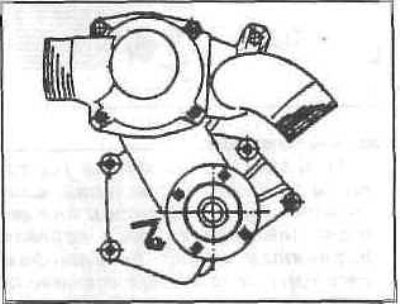

Pompa de apă este situată în partea din față a motorului.

Demontarea

Scurgeți lichidul de răcire.

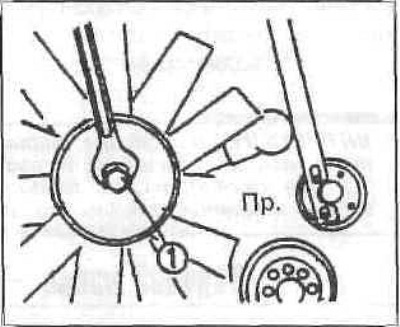

Scoateți ventilatorul. Pentru a face acest lucru, țineți roata curelei cu dispozitivul și deșurubați piulița de îmbinare (1). La instalare, strângeți piulița la 30 Nm.

Notă: Piulița are filet pe stânga.

Scoateți ventilatorul de pe arbore.

Scoateți cureaua de transmisie a pompei de apă.

Deșurubați amortizorul de la butucul său.

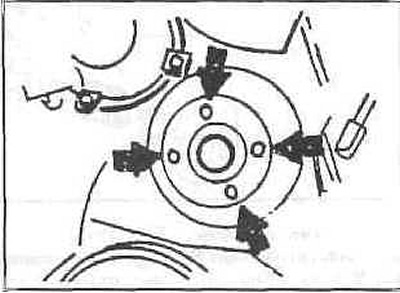

Folosind o curea trapezoidala veche pentru a ține roata motoare pe loc, scoateți cele patru șuruburi.
