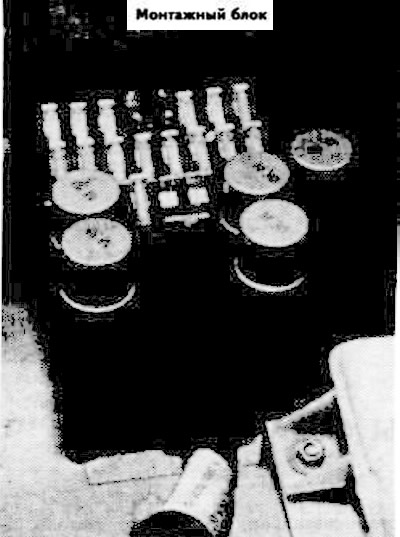

Замена монтажного блока

            0

Отсоедините провода от клемм аккумуляторной батареи.



Снимите крышку монтажного блока.

Разъедините центральный разъем блока.

Выверните винт с крестообразным шлицом и поверните блок на 180°С.

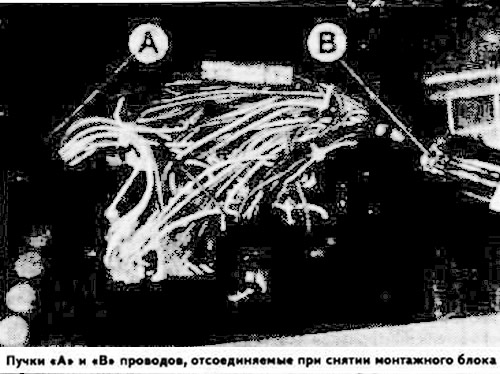

Отсоедините пучки проводов А и В со всеми проводами (см. фото).



Сдвиньте крючок и снимите с монтажного блока кронштейн разъема диагностики и сам разъем.

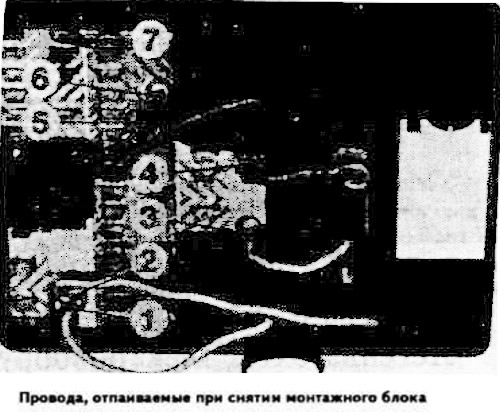

Отпаяйте остальные провода 1-7 (см. фото) от монтажного блока.
