Снятие и установка отопителя (BMW 5 Series E12)

Снятие

Снимите вещевую полку и вещевой ящик.

Отсоедините провод от минусовой клеммы аккумуляторной батареи.

Поставьте переключатель управления краном отопителя в положение «Warm» («Тепло»).

Слейте частично жидкость из системы охлаждения двигателя и отсоедините подводящий и отводящий шланги радиатора отопителя.

Снимите пластину вместе с уплотнителем из губчатой резины.

Снимите центральную накладку в нижней части панели приборов.

Отсоедините проводку управления отопителем от приборной доски.

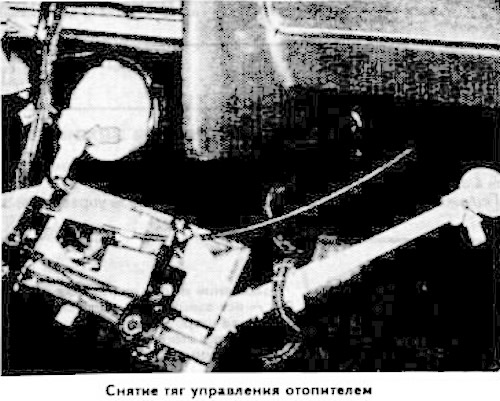

С помощью щипцов нажмите на предохранительные штифты и отсоедините штоки управления от шарниров.

Отсоедините колодку управления отопителем.



Выньте пробки крепления и снимите накладку.

Снимите центральный щиток в верхней части панели приборов, выньте соединитель.

Снимите колодку и отсоедините от нее провод № 7.

Отверните винт и приподнимите скобу кронштейна.

Отверните винты крепления и снимите верхнюю перегородку (в моторном отсеке).

Отверните гайки, снимите кольцевую пружину, шайбу и прокладку из губчатой резины.

Снимите отопитель с тросами управления движением вправо.

Установка

Установка ведется в порядке, обратном снятию, с учетом следующего:

• замените пластиковые пробки крепления новыми;
• поставьте в крайнее левое положение переключатель управления отопителем, ручки управления гидравлическим клапаном и распределителям воздуха;
• соедините штоки управления с шарнирами;
• сильно прижмите накладку панели приборов к перегородке со шлангами. Закрепите ее затяжкой крепления шлангов;
• заправьте жидкостью систему охлаждения двигателя и удалите из нее воздух.
