Поперечный разрез карбюратора Solex Zenith 35/40 INAT

            0

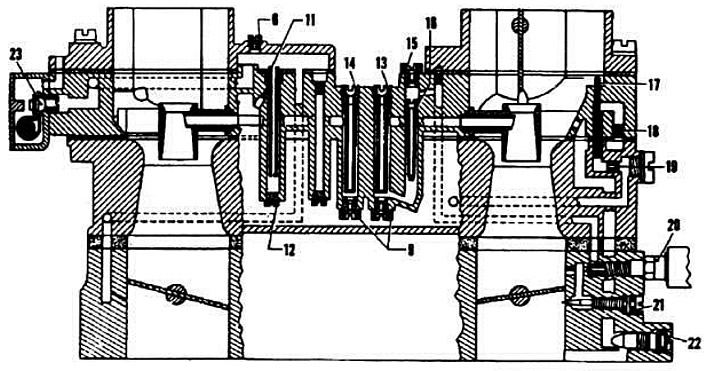

Поперечный разрез карбюратора Solex Zenith 35/40 INAT:

6 — воздушный жиклер пускового устройства; 9 — главный топливный жиклер; 11 — подводящая трубка пускового устройства; 12 — топливный жиклер пускового устройства; 13 — главный воздушный жиклер 1-й камеры; 14 — главный воздушный жиклер 2-й камеры; 15 — воздушный жиклер главной системы холостого хода; 16 — топливный жиклер главной системы холостого хода; 17 — трубка корректора качественного состава смеси; 18 — воздушный жиклер вспомогательной системы холостого хода; 19 — топливный жиклер вспомогательной системы холостого хода; 20 — электромагнитный запорный клапан; 21 — регулировочный винт количества смеси холостого хода; 22 — регулировочный винт качества (состава) смеси холостого хода; 23 — клапан термостата.
