Детали крышки карбюратора Solex Zenith 35/40 INAT без вспомогательной системы холостого хода

            0

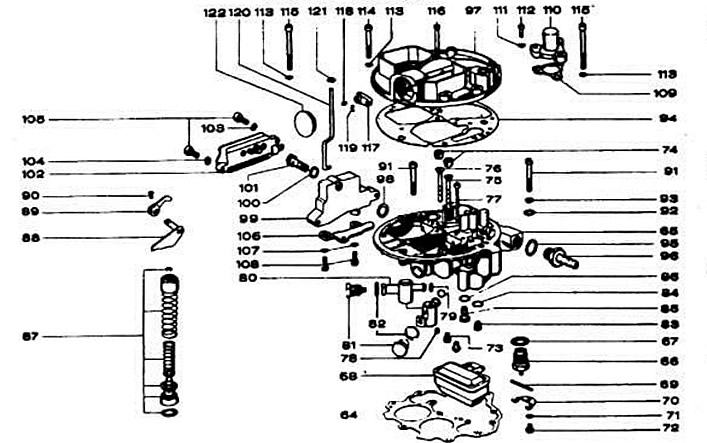

Детали крышки карбюратора Solex Zenith 35/40 INAT без вспомогательной системы холостого хода:

64, 109 - уплотнительные прокладки; 65 - промежуточный корпус карбюратора в сборе; 66 - игольчатый клапан поплавковой камеры; 67, 82, 84, 86, 95, 98, 100 -уплотнительные кольца; 68 - поплавок; 69 - ось поплавка; 70 - держатель; 71 - пружинная шайба; 72, 91, 105, 108, 112, 114, 115, 116 - винты с цилиндрической головкой; 73 - главный топливный жиклер; 74 - главный воздушный жиклер; 75, 76 - эмульсионные трубки; 77 - топливный жиклер холостого хода; 78 - воздушный жиклер холостого хода; 79 - манжета; 80 - распылитель; 81 - нажимной винт; 83 - всасывающий клапан ускорительного насоса; 85 - нагнетательный клапан ускорительного насоса; 87 - поршень ускорительного насоса; 88, 89 - рычаги привода ускорительного насоса; 90 - винт с полукруглой потайной головкой; 92 - шайба; 93, 103, 104, 107, 111 - пружинные шайбы; 94 - прокладка крышки карбюратора; 96 - штуцер; 97 - крышка карбюратора в сборе; 99 - кронштейн; 101 - соединительный болт; 102 - термостатический клапан автоматического пускового устройства; 106 - скоба; 110 - крышка клапана обогащения смеси; 117 - шарнирный рычаг; 118 - резьбовая шпилька; 119 - стопорное кольцо; 120 - соединительная тяга; 121 - контровочная шайба; 122 - заглушка.
