Детали корпуса карбюратора Solex Zenith 35/40 INAT с вспомогательной системой холостого хода

            0

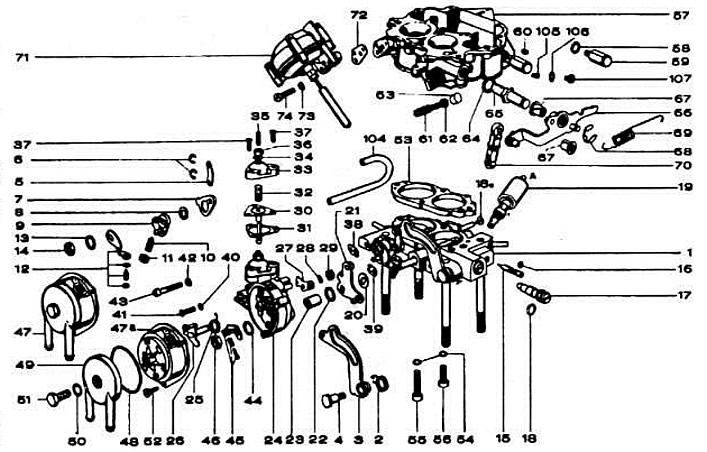

Детали корпуса карбюратора Solex Zenith 35/40 INAT с вспомогательной системой холостого хода:

1 — основание карбюратора; 2, 25, 69 — возвратные пружины; 3 — рычаг с кулисой; 4 — шарнирный болт; 5 — соединительный рычаг; 6, 28, 64, 68 — стопорные кольца; 7 — блокировочный рычаг; 8 — шайба; 9 — рычаг привода дроссельной заслонки 2-й камеры; 10,35 — резьбовые шпильки; 11, 14, 29, 36, 46 — шестигранные гайки; 12 — упорный рычаг; 13, 22, 40, 44 — зубчатые шайбы; 15 — регулировочный винт качества (состава) смеси главной системы холостого хода; 16, 18, 34, 48, 50, 106 —уплотнительные кольца; 17 — регулировочный винт качества (состава) смеси вспомогательной системы холостого хода; 18а, 107 — резьбовые пробки; 19 — электромагнитный запорный клапан; 20 — дистанционная шайба; 21 — рычаг привода дроссельной заслонки 1-й камеры; 23 — дистанционная втулка; 24 — корпус пускового устройства в сборе; 26 — рычаг привода; 27 — промежуточный рычаг; 30 — диафрагма; 31, 38, 39, 72 — уплотнительные прокладки; 32, 61 — нажимные пружины; 33 — крышка пневмопривода автоматического пускового устройства; 37 — винт с потайной полукруглой головкой; 41 — винт с потайной головкой; 43, 55, 56, 60, 74 — винты с цилиндрической головкой; 45 — упорная шайба; 47 — корпус биметаллической пружины в сборе; 47а — корпус биметаллической пружины; 49 — жидкостная камера автоматического пускового устройства; 51, 52 — винты с шестигранной головкой; 53 — теплоизолирующая прокладка: 54, 58 — пружинные шайбы; 57 — поплавковая камера; 59 — ось; 62 — регулировочный винт количества смеси холостого хода; 63 — колпачок; 65 — шарнирная ось; 66 — рычаг привода; 67 — опорная втулка; 70 — соединительная тяга; 71 — пневмопривод дроссельной заслонки 2-й камеры; 104 — соединительный шланг; 105 — дополнительный топливный жиклер.
