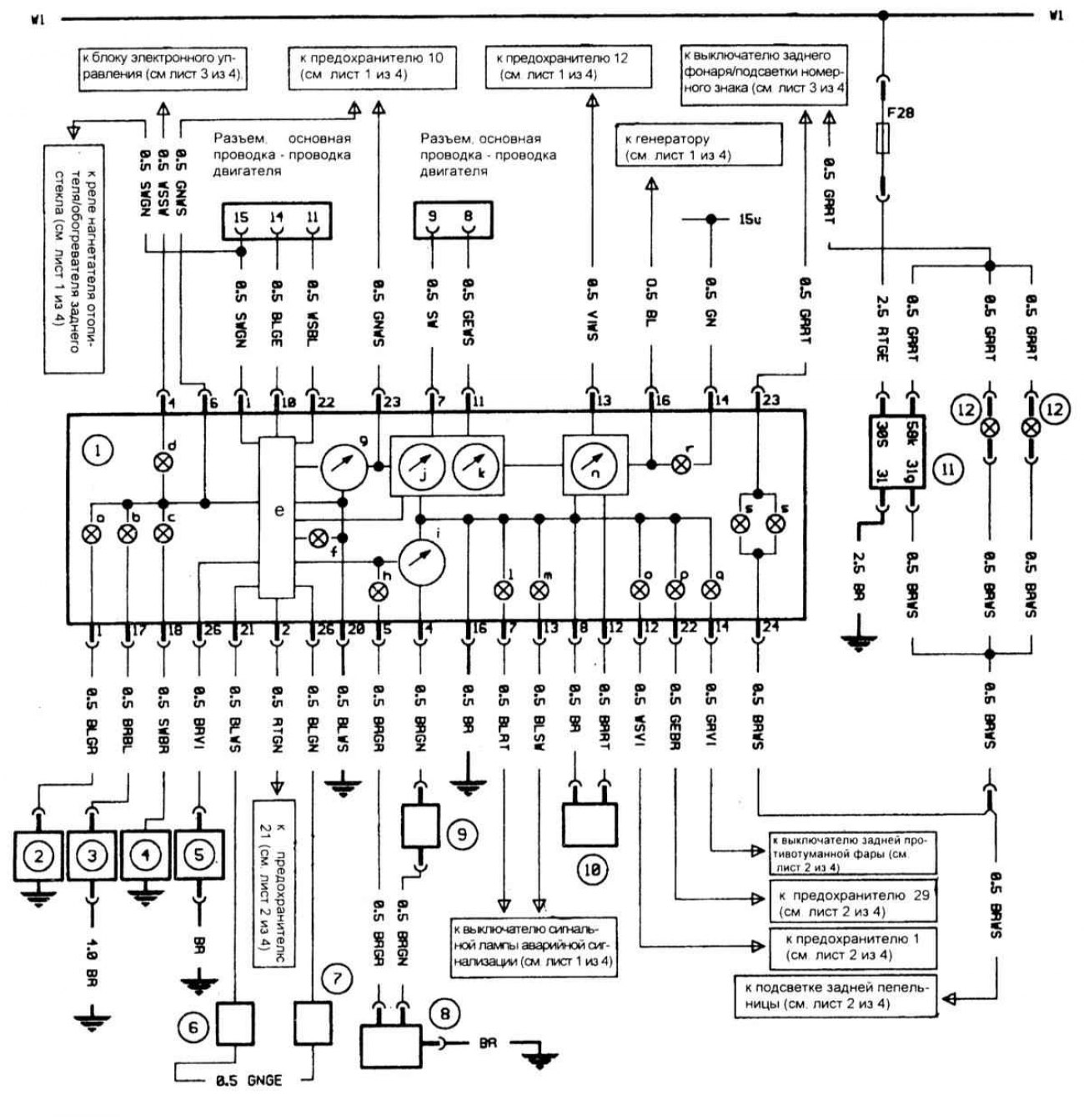

Типичный приборный щиток и прикуриватель (4 из 4)
Открыть большую картинку в новой вкладке »
Ключ к схеме
1 — Приборный щиток
2 — Выключатель сигнальной лампы стояночного тормоза
3 — Датчик уровня тормозной жидкости
4 — Датчик давления масла
5 — Датчик температуры охлаждающей жидкости
6 — Правый задний датчик износа тормозных колодок
7 — Левый передний датчик износа тормозных колодок
8 — Датчик уровня топлива 1
9 — Датчик уровня топлива 2
10 — Датчик спидометра
11 — Прикуриватель
12 — Сигнальная лампа отопителя
W1 — Шина распределителя питания
Ключ к схеме приборного щитка
a — Сигнальная лампа включения стояночного тормоза
b — Сигнальная лампа низкого уровня тормозной жидкости
c — Сигнальная лампа низкого давления масла
d — Центральная сигнальная лампа
e — Напоминание о наступлении срока планового технического обслуживания
f — Сигнальная лампа износа тормозных колодок
g — Измеритель температуры охлаждающей жидкости
h — Сигнальная лампа резерва топлива
i — Измеритель уровня топлива
j — Тахометр
k — Управление режимом экономии
l — Сигнальная лампа левого указателя поворота
m — Сигнальная лампа правого указателя поворота
n — Спидометр
o — Сигнальная лампа включения дальнего света фар
p — Сигнальная лампа включения передней противотуманной фары
q — Сигнальная лампа включения задней противотуманной фары
r — Сигнальная лампа разрядки батареи
s — Подсветка приборного щитка
[1 — к блоку электронного управления
2 — к предохранителю 10 (см. 1 из 4)
3 — к предохранителю 12 (см. 1 из 4)
4 — к выключателю заднего фонаря/подсветки номерного знака (см. 3 из 4)
5 — к генератору (см. 1 из 4)
6 — к реле нагнетателя отопителя/обогревателя заднего стекла (см. 1 из 4)
7 — Разъем, основная проводка - проводка двигателя
8 — Разъем, основная проводка - проводка двигателя
9 — к предохранителю 21 (см. 2 из 4)
10 — к выключателю сигнальной лампы аварийной сигнализации (см. 1 из 4)
11 — к выключателю задней противотуманной фары (см. 2 из 4)
12 — к предохранителю 29 (см. 2 из 4)
13 — к предохранителю 1 (см. 2 из 4)
14 — к подсветке задней пепельницы (см. 2 из 4)]
