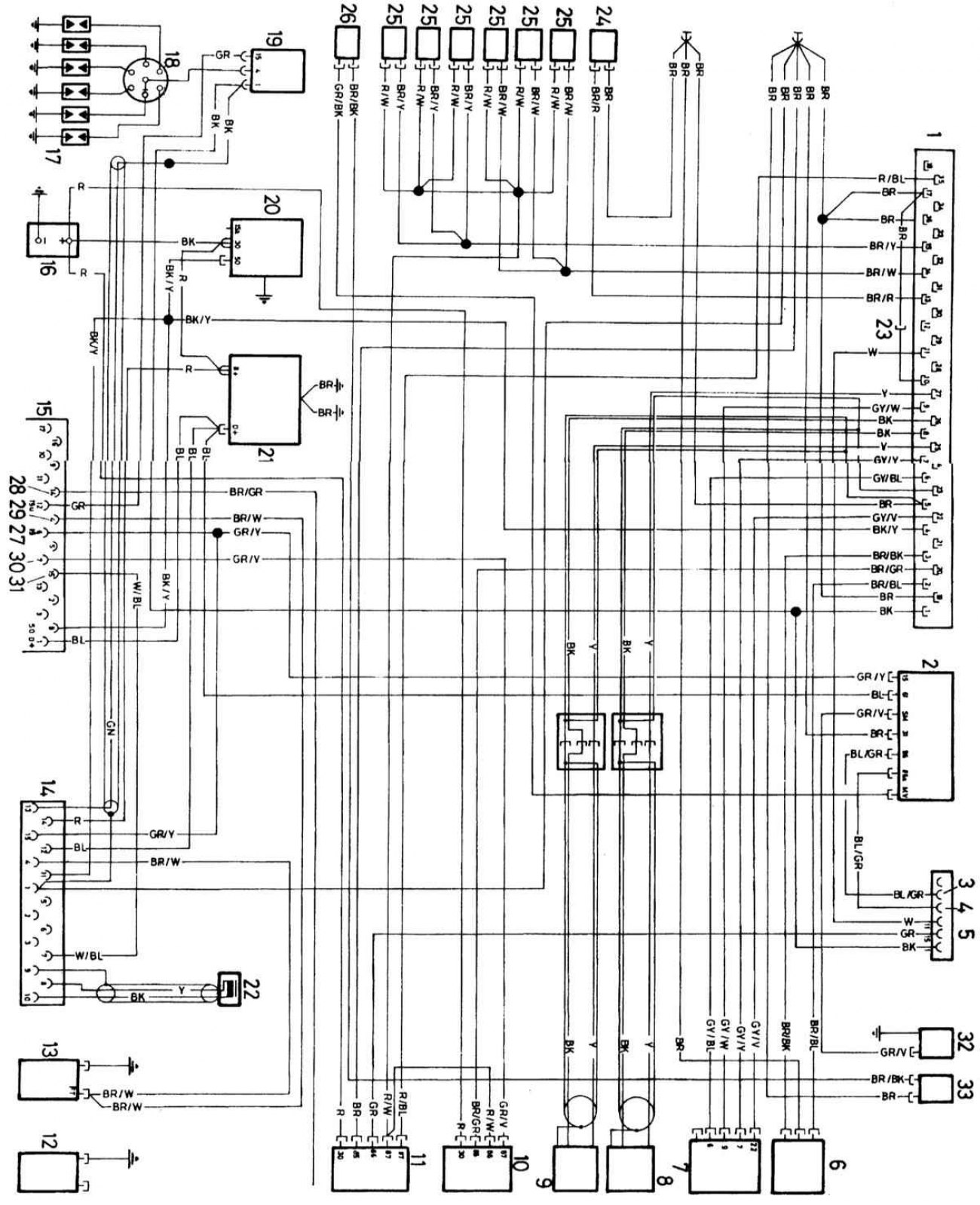

Принципиальная схема типичной системы управления двигателем Motronic
Открыть большую картинку в новой вкладке »
1 — Блок электронного управления (ECU)
2 — Реле управления скоростью
3 — Датчик температуры
4 — Кондиционер
5 — Разъем проводки автомобиля
6 — Выключатель дроссельной заслонки
7 — Датчик расхода воздуха
8 — Датчик скорости
9 — Датчик синхронизации
10 — Реле 1
11 — Реле2
12 — Датчик давления масла
13 — Передатчик температуры
14 — Разъем проверки
15 — Штекер двигателя
16 — Батарея
17 — Свечи зажигания
18 — Распределитель зажигания
19 — Катушка зажигания
20 — Стартер
21 — Генератор
22 — Передатчик положения
23 — Штекер, отсоединенный для автоматической трансмиссии
24 — Датчик температуры охлаждающей жидкости
25 — Топливная форсунка
26 — Электромагнитный клапан
27 — Распределитель питания
28 — Давление масла
29 — Измеритель температуры
30 — Электрический топливный насос
31 — Напоминание о наступлении срока планового технического обслуживания
32 — Мотор привода
33 — Датчик температуры
