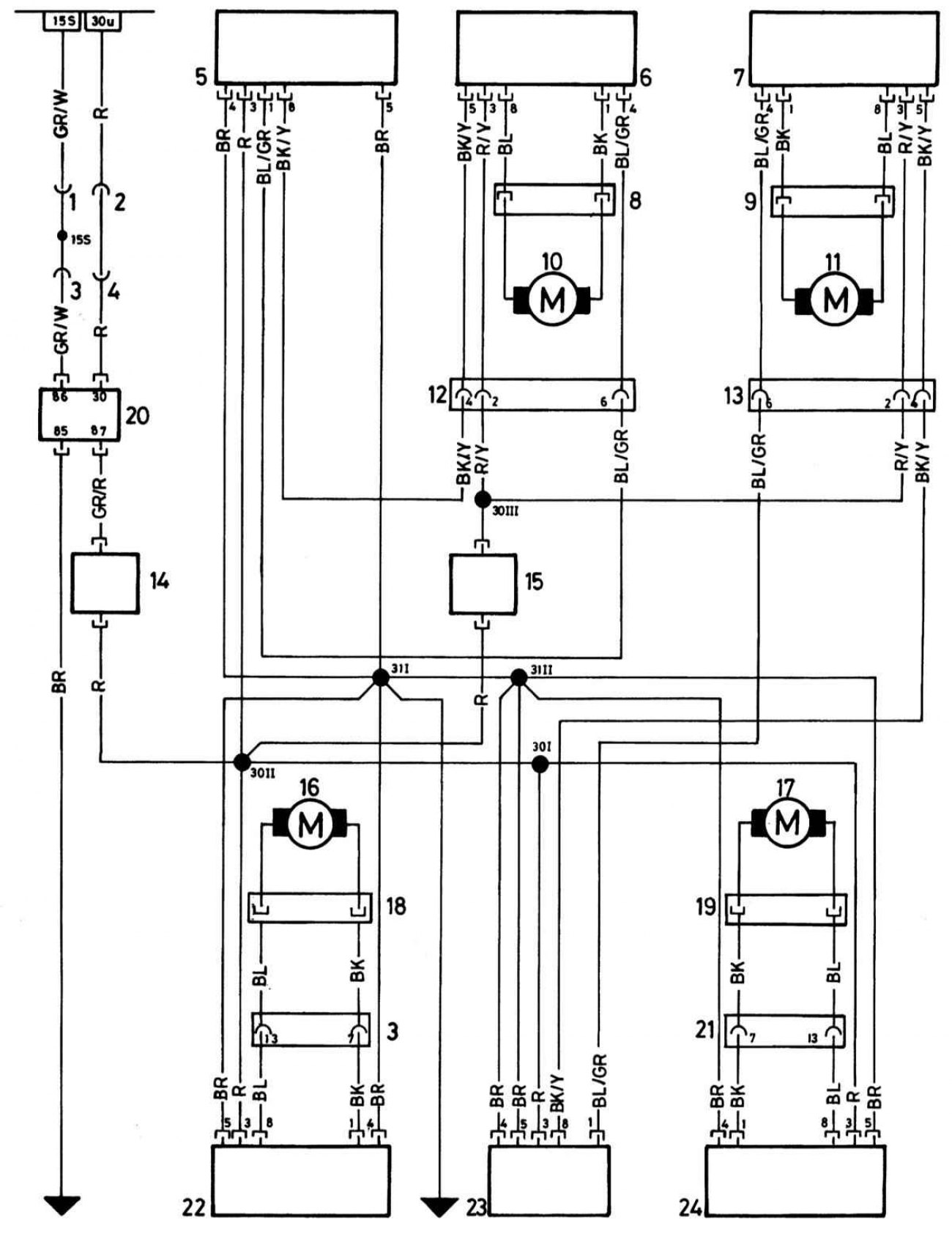

Принципиальная схема типичной системы стеклоподъемников с электроприводом
Открыть большую картинку в новой вкладке »
1 — Штекер задней секции к двери водителя (6 контактов)
2 — Штекер задней секции к центральной секции (27 контактов)
3 —Штекер провода управления стеклоподъемником и центральной блокировки к двери водителя (13 контактов)
4 —Штекер провода управления стеклоподъемником и центральной блокировки к штекеру для подключения специального оборудования
5 — Выключатель заднего левого стеклоподъемника
6 — Выключатель заднего левого стеклоподъемника
7 — Выключатель заднего правого стеклоподъемника
8 — Штекер провода левой задней двери к мотору левого заднего стеклоподъемника
9 — Штекер провода правой задней двери к мотору правого заднего стеклоподъемника
10 — Мотор левого заднего стеклоподъемника
11 — Мотор правого заднего стеклоподъемника
12 — Штекер провода управления стеклоподъемником и центральной блокировки к левой задней двери
13 — Штекер провода управления стеклоподъемником и центральной блокировки к правой задней двери (7 контактов)
14 — Датчик безопасности питания
15 — Датчик детской безопасности
16 — Мотор переднего левого стеклоподъемника
17 — Мотор переднего правого стеклоподъемника
18 — Штекер провода двери водителя к мотору передней левой двери
19 — Штекер провода двери пассажира к мотору стеклоподъемника пассажирской двери
20 — Реле
21 — Штекер провода управления стеклоподъемником и центральной блокировки к двери пассажира (13 контактов)
22 — Выключатель переднего левого стеклоподъемника
23 — Выключатель заднего правого стеклоподъемника
24 — Выключатель переднего правого стеклоподъемника
2 — Штекер задней секции к центральной секции (27 контактов)
3 —Штекер провода управления стеклоподъемником и центральной блокировки к двери водителя (13 контактов)
4 —Штекер провода управления стеклоподъемником и центральной блокировки к штекеру для подключения специального оборудования
5 — Выключатель заднего левого стеклоподъемника
6 — Выключатель заднего левого стеклоподъемника
7 — Выключатель заднего правого стеклоподъемника
8 — Штекер провода левой задней двери к мотору левого заднего стеклоподъемника
9 — Штекер провода правой задней двери к мотору правого заднего стеклоподъемника
10 — Мотор левого заднего стеклоподъемника
11 — Мотор правого заднего стеклоподъемника
12 — Штекер провода управления стеклоподъемником и центральной блокировки к левой задней двери
13 — Штекер провода управления стеклоподъемником и центральной блокировки к правой задней двери (7 контактов)
14 — Датчик безопасности питания
15 — Датчик детской безопасности
16 — Мотор переднего левого стеклоподъемника
17 — Мотор переднего правого стеклоподъемника
18 — Штекер провода двери водителя к мотору передней левой двери
19 — Штекер провода двери пассажира к мотору стеклоподъемника пассажирской двери
20 — Реле
21 — Штекер провода управления стеклоподъемником и центральной блокировки к двери пассажира (13 контактов)
22 — Выключатель переднего левого стеклоподъемника
23 — Выключатель заднего правого стеклоподъемника
24 — Выключатель переднего правого стеклоподъемника
