Вентилятор системы охлаждения с электроприводом — снятие и установка

            0

Снятие



Основной вентилятор

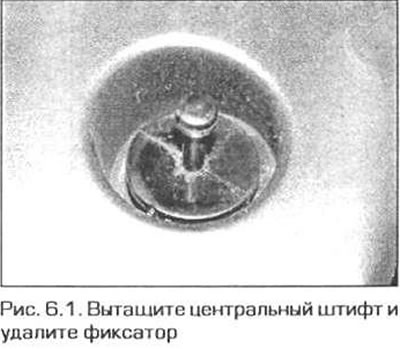

1. Снимите кожух с передней панели под капотом, удалив фиксаторы (рис. 6.1). Если над двигателем имеется пластмассовая крышка, выверните два винта ее крепления, приподнимите ее и потяните вперед. Снимите крышку. На модели с двигателем N42 снимите воздухоочиститель (см. главу 4А).



2. Поднимите передок автомобиля и установите его на надежные опоры. Снимите из-под двигателя защиту картера.

3. Снимите с кожуха вентилятора узел фильтра системы впрыска вторичного воздуха, освободив его от фиксатора. Освободите от фиксатора также входной воздушный шланг и сдвиньте его с кожуха.

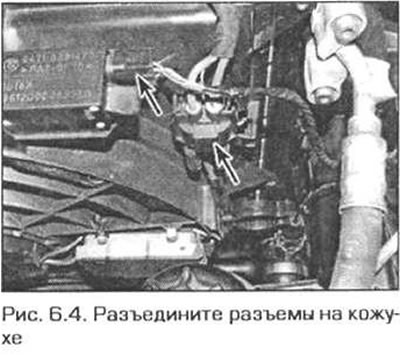

4. Разъедините имеющиеся на кожухе электрические разъемы (рис. 6.4).



5. Отсоедините шланги на нижней стороне кожуха (если есть). Для удаления фиксаторов сначала вытащите из фиксатора центральный штифт, затем — сам фиксатор.

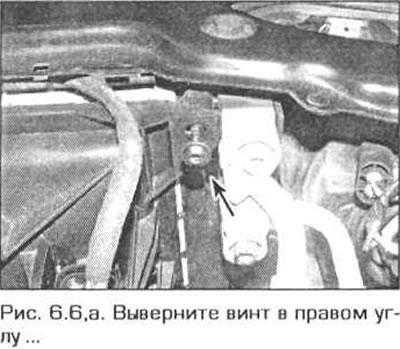

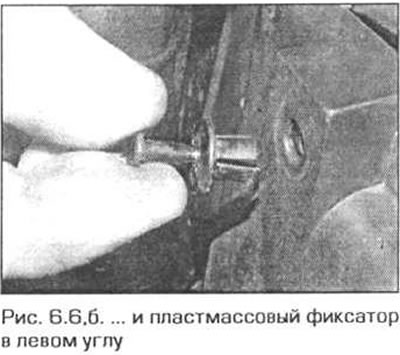

6. Выверните винт в верхнем правом углу кожуха и удалите фиксатор в левом углу (рис. 6.6,а,б).





7. Поднимите вентилятор и удалите его из моторного отделения. Следите затем, чтобы при этом не повредить радиатор.

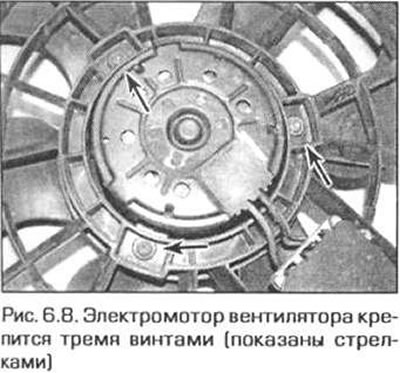

8. Отверните три винта (рис. 6.8) и отделите от кожуха мотор вентилятора Примечание. Не поднимайте вентилятор за его лопасти - этим можно нарушить балансировку вентилятора и он будет сильно шуметь при работе.

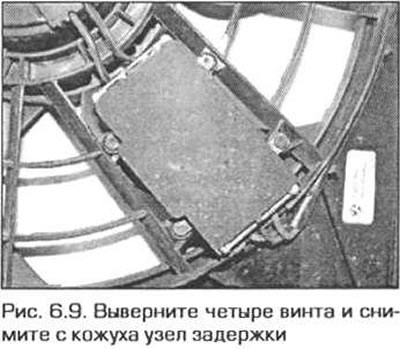

9. При необходимости, снимите с кожуха узел задержки, который крепится четырьмя винтами (рис. 6.9).




Вспомогательный вентилятор

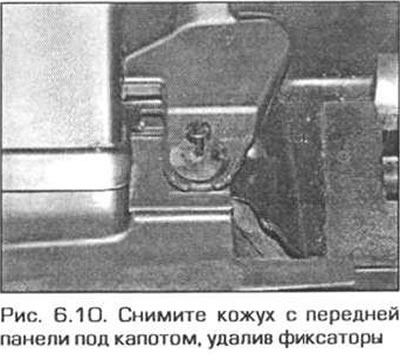

10. Снимите кожух с передней панели под капотом, удалив фиксаторы (рис. 6.10).



11. Снимите передний бампер, как указано в главе 11.

12. Разъедините электрический разъем мотора вентилятора.

13. Снимите кожух вентилятора, удалив четыре фиксатора.

14. Снимите вентилятор с электромотором, вывернув четыре винта крепления.

Установка



15. Установите вентилятор в последовательности, обратной снятию. Проследите за тем. чтобы выступы на нижней стороне кожуха попали в соответствующие канавки на корпусе радиатора.
