Снятие
Двигатель N42
1. Удалите фиксаторы, поднимите кожух входного воздушного потока примерно на 5 см, и стяните его с воздухоочистителя и бачка омывателя.

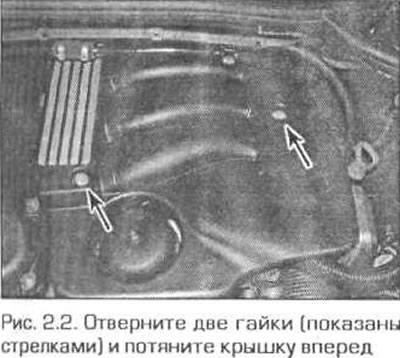

2. Отверните две гайки и потяните вперед пластмассовую крышку над двигателем (рис. 2.2).

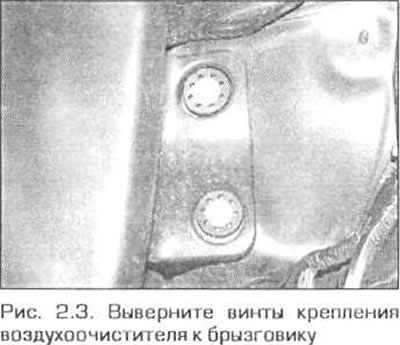

3. Ослабьте хомут крепления входного воздуховода к корпусу дроссельной заслонки, отсоедините вакуумный шланг и выверните два винта крепления корпуса воздухоочистителя к брызговику моторного отделения (рис. 2.3).
4. Поднимите воздухоочиститель и удалите его из автомобиля, разъединив проводку и отсоединив шланг по мере появления такой возможности.
Двигатель M43TU

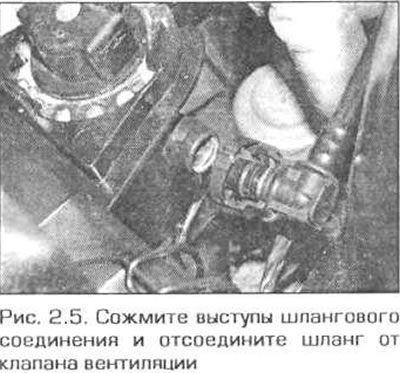

5. Отключите от воздухоочистителя вилку электрического разъема и отсоедините шланг вентиляции топливного бака от клапана (рис. 2.5).
6. Поверните клапан вентиляции на 90° против часовой стрелки, одновременно потянув его вверх, и снимите его с кронштейна на корпусе воздухоочистителя.
7. На левом брызговике в моторном отделении отверните гайку болтового соединения и снимите исполнительный механизм системы "круиз-контроль".

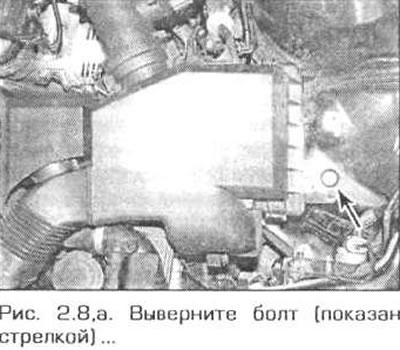

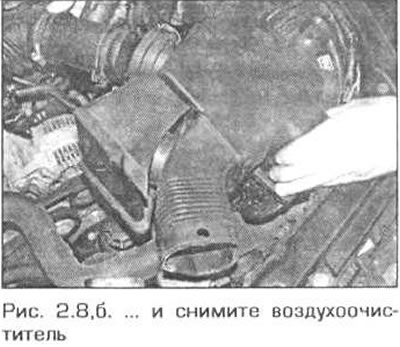

8. Отпустите хомут крепления расходомера воздуха к воздухоочистителю, отсоедините от воздухоочистителя входной воздуховод, выверните болт крепления воздухоочистителя и снимите его с автомобиля (рис. 2.8,а, б) Снимите уплотнительное кольцо.
Двигатели M52TU и М54
9. Освободите от креплений жгут проводов на корпусе воздухоочистителя и сдвиньте жгут в сторону.
10. Ослабьте хомуты и отсоедините входной воздуховод от верхней секции воздухоочистителя.

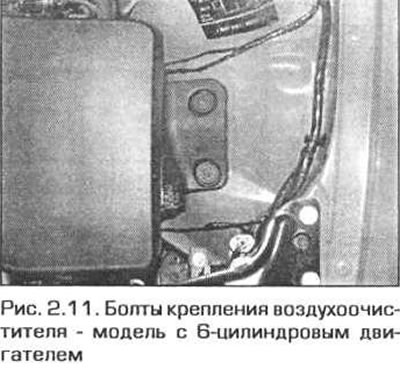

11 Выверните два болта крепления воздухоочистителя и удалите его из моторного отделения, отделив от него впускной воздуховод, когда возникнет такая возможность (рис. 2.11).
Установка

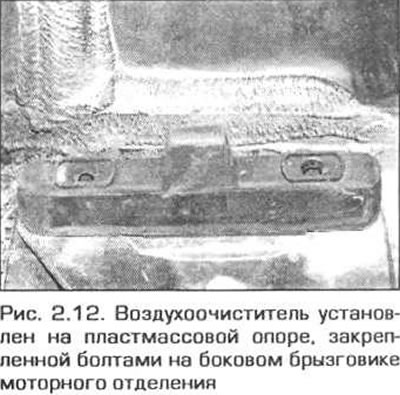

12. Установите воздухоочиститель в обратной последовательности. Проследите за тем, чтобы нижняя опора вошла в зацепление с пластмассовым выступом кузова (рис. 2.12). При подсоединении к воздухоочистителю входного воздуховода для облегчения работы смажьте уплотнение между воздуховодом и корпусом консистентной смазкой без кислоты.
