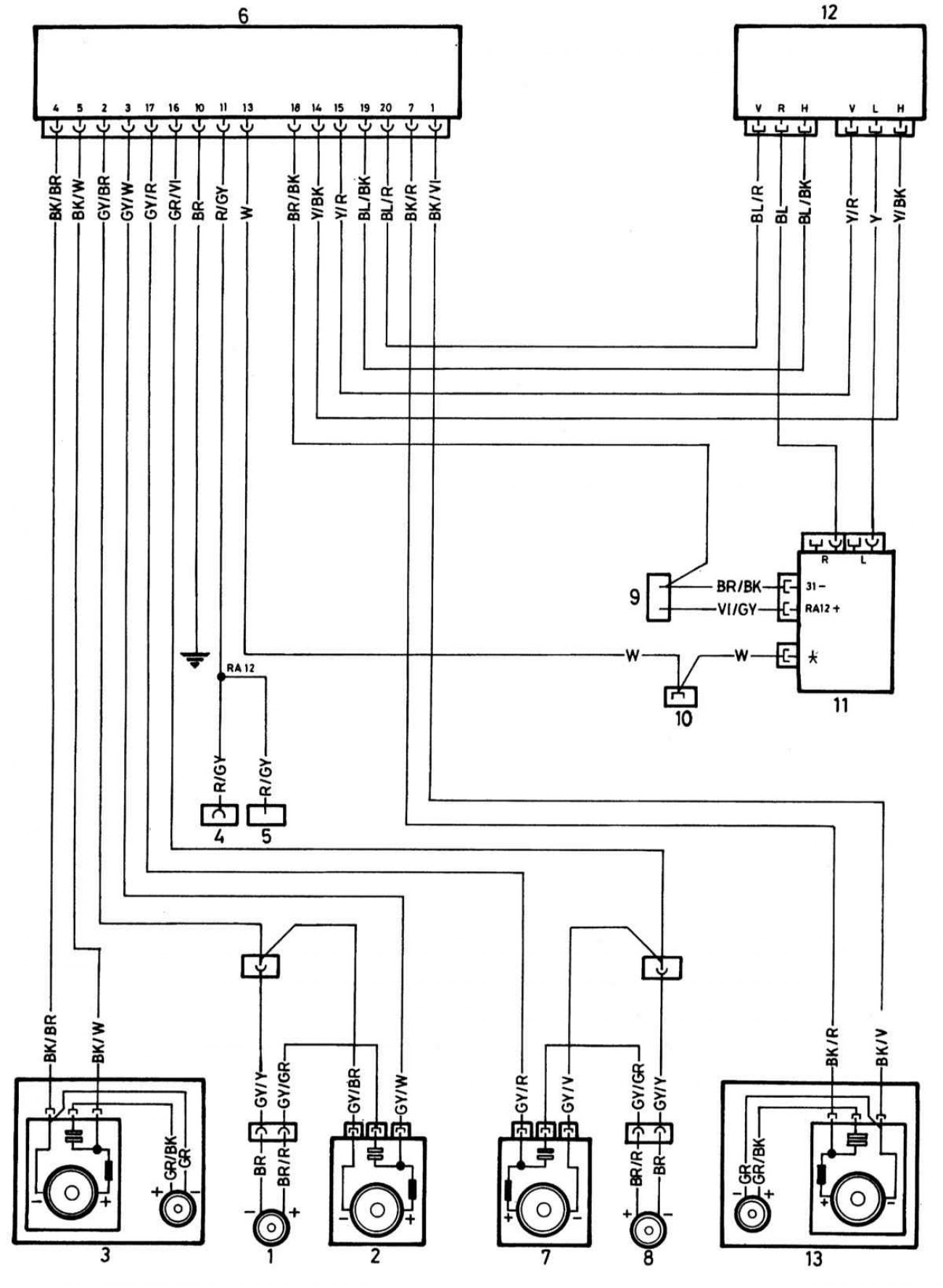

Типичная принципиальная схема радиоприемника - показано для ранних моделей
Открыть большую картинку в новой вкладке »
1 — Громкоговоритель на правой двери
2 — Громкоговоритель передний правый
3 — Громкоговоритель задний правый
4 — Штекер для подключения специального оборудования RA12
5 — Разъем стеклоподъемников
6 — Усилитель
7 — Громкоговоритель передний левый
8 — Громкоговоритель на левой двери
9 — Разъем провода питания
10 — Разъем питания антенны
11 — Радиоприемник
12 — Управление балансом громкоговорителей
13 — Громкоговоритель задний левый
2 — Громкоговоритель передний правый
3 — Громкоговоритель задний правый
4 — Штекер для подключения специального оборудования RA12
5 — Разъем стеклоподъемников
6 — Усилитель
7 — Громкоговоритель передний левый
8 — Громкоговоритель на левой двери
9 — Разъем провода питания
10 — Разъем питания антенны
11 — Радиоприемник
12 — Управление балансом громкоговорителей
13 — Громкоговоритель задний левый
