Снятие и установка радиоприемника

            0

Радиоприемники, устанавливаемые на автомобиль на заводе, имеют различное крепление.

Если приемник имеет быстросъемное крепление, оно позволяет производить оперативное снятие и установку радиоприемника. Однако это делается только с помощью специального инструмента, который прилагается к радиоприемнику или имеется в продаже. Наличие быстросъемного устройства обычно определяется по наличию 2 или 4 отверстий на передней панели.

Снятие



Отключить провод массы от аккумулятора.

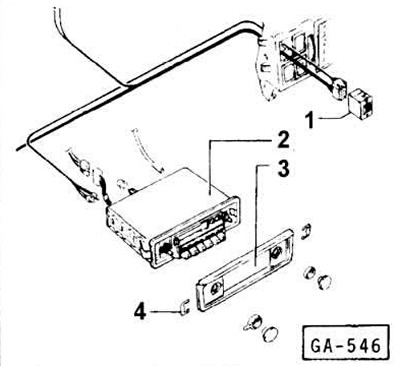

Радиоприемник Bavaria/S




1 Регулятор настройки
2 Радиоприёмник
3 Передняя панель
4 Крепёжная скоба


Снять обе ручки управления и находящиеся под ними декоративные шайбы.

Отжать кверху узкой отверткой фиксирующие пружины передней панели на осях органов управления.

Снять переднюю панель. После этого снова вставить фиксаторы на задней стороне панели в углубления. При этом отогнутые выступы фиксирующих пружин должны находиться сверху и быть обращены к передней стороне передней панели.

Отвернуть винты с каждой стороны рядом с осями настройки и снять удерживающие пластины.

Вытащить радиоприемник.

Отсоединить с задней стороны радиоприемника разъемы массы и плюса питания аккумулятора (+), а также громкоговорителей и автоматической антенны (если имеется) и вытащить сам антенный кабель.


Установка



Подсоединить на задней стороне все провода и антенну в соответствующие гнезда.

Вставить радиоприемник в приборную доску. Радиоприемник фиксируется задней стороной на опоре.

Вставить удерживающие скобы рядом с осями органов настройки и закрепить их винтами. Не затягивать сильно винты.

Поставить переднюю панель с фиксирующими пружинами. Прижать выступы фиксирующих пружин узкой отверткой, чтобы панель встала на место.

Надеть на обе оси настройки декоративные шайбы.

Надеть ручки органов управления.

Внимание: При надевании ручек возможно включение режима приглушения звука. При необходимости нажать на ручку еще раз.

Подключить провод массы к аккумулятору.

Включить радиоприемник и проверить его функционирование.

Внимание: Если производится дополнительная установка радиоприемника, провести настройку антенны. Для этого настроиться на слабый средневолновый передатчик и с помощью маленькой отвертки добиться наилучшего приема, поворачивая компенсационный винт антенны (справа вверху но передней панели радиоприемника).

Снятие с помощью вытяжных сноб. Bavaria Cassette III, Europa digital

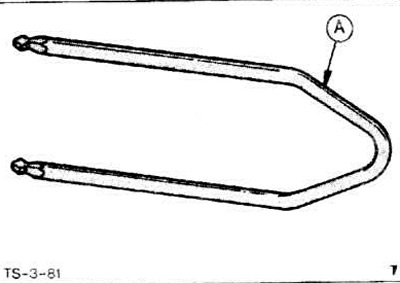

Ввести две скобы -А- в отверстия слева и справа на передней панели. При отсутствии отверстий снять ручки органов управления и переднюю панель. Вставить вытяжные скобы.

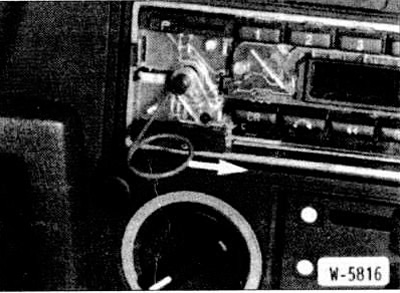

Равномерно вытащить съемниками радиоприемник, слегка отжимая при этом съемники наружу (от радиоприемника). При вытаскивании радиоприемник не перекашивать.

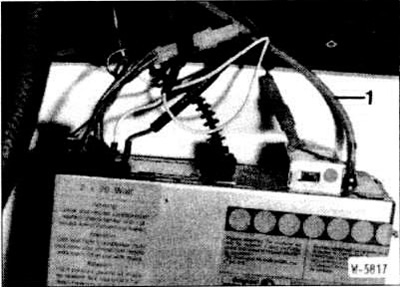

Замаркировать разъемные соединения громкоговорителей (левый/правый) липкой лентой и отсоединить. Вытащить антенну. Отсоединить разъемы провода В (+) и массы. При установке цифрового радиоприемника отсоединить разъем пиемия (клемма 30). Если имеется, отсоединить разъем автоматической антенны.

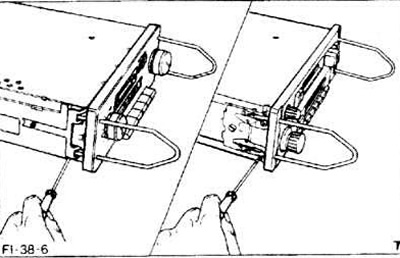

Снять съемники. Для этого нажать отверткой на фиксаторы.

Установка



Подключить провода и антенну с задней стороны радиоприемника.

Вставить радиоприемник в приборную доску до защелкивания фиксаторов.

Если снималась, поставить накладку и ручки настройки.

Подключить провод массы к аккумулятору.

Включить радиоприемник и проверить его функционирование.

Радиоприемник Bavaria Elektronic



Снятие



Отключить провод массы от аккумулятора.

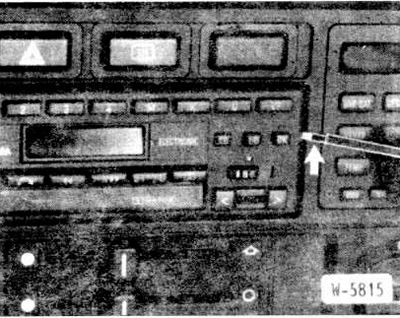

Осторожно снять отверткой накладку радиоприемника.


Снять поворотную кнопку.

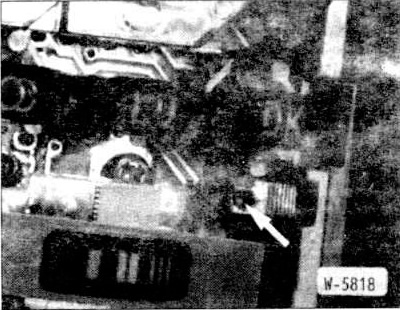

Вместе с радиоприемником поставляются крюки для освобождения замков. Вставить крюки в левый и правый зажимы (стрелка).



Отклонить оба крюка к центру.

Вытащить радиоприемник.



Отсоединить с задней стороны радиоприемника антенну и все разъемные соединения.


Установка



Подключить с задней стороны радиоприемника антенну и подсоединить следующие разъемы: разъем В (+) и массы, разъем питания электроники и подсвета, разъем громкоговорителей, разъем автоматической антенны (если имеется), разъем адаптера.

Вставить радиоприемник, зажимы фиксируются автоматически.

Поставить накладку и вставить поворотную кнопку.

Подключить провод массы к аккумулятору.

Включить радиоприемник и проверить его функционирование.
