Снятие и установка мотора стеклоочистителя (BMW 3 Series E30)

Снятие

Отключить провод массы от аккумулятора.

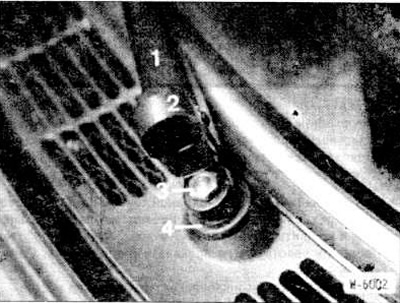

Снять рычаги обеих щеток. Отклонить рычаг «1» от ветрового стекла и тем самым освободить фиксацию пластмассовой накладки «2». Немного приподнять накладку, снова опустить рычаг и полностью освободить накладку.

Отвернуть гайку крепления «3» и снять рычаг щетки с опорной оси.

Снять накладку «4».

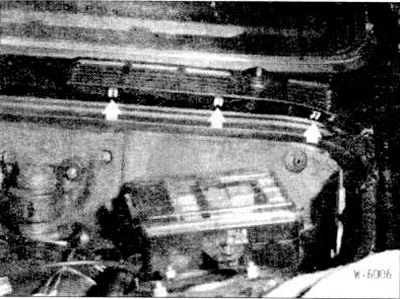

Вытащить отверткой наверх пластмассовую решетку.

Отвернуть мотор с обеих опорных осей и смять проложенные шайбы.

Снять вентилятор отопителя (см. раздел «Снятие и установка вентилятора отопителя»).

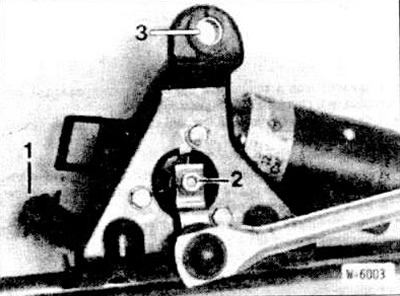

Отсоединить разъем «1» в установленном положении. Отвернуть гайку «2» тяг стеклоочистителя, отжать кривошип стеклоочистителя с оси мотора.



Отвернуть болт 3- консоли мотора.

Немного повернуть мотор и вытащить с консолью.

Вытащить кожух мотора.

Если требуется, вытащить тяти стеклоочистителя.

Установка

Вставить тяги стеклоочистителя.

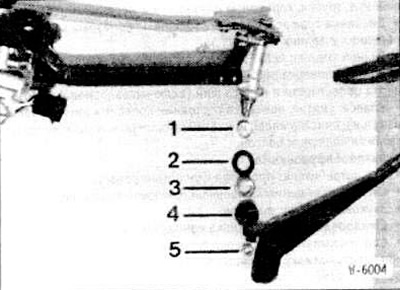

Наложить на каждую опору рычагов стеклоочистителя дистанционные шайбы «1».

Вставить на опоры рычагов стеклоочистителя в кузов. Наложить шайбу «2» и навернуть гайку «3».

Вставить мотор стеклоочистителя вместе с кожухом и консолью.



Повернуть мотор стеклоочистителя вместе с кожухом в установочное положение и завернуть болт (стрелка) на консоли.

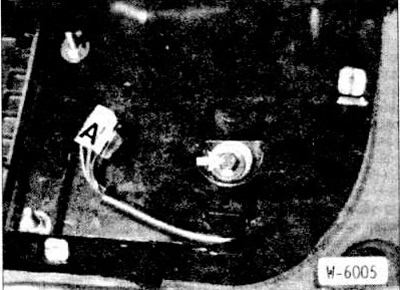

Вставить в верхней части кронштейна кабельный разъем «А». После этого подсоединить ответную часть разъема.

Подключить провод массы к аккумулятору.

Ненадолго включить мотор стеклоочистителя и выключить переключателем стеклоочистителя, чтобы мотор установился в исходное положение.



Поставить тяги стеклоочистителя в исходное положение. Для этого тягу стеклоочистителя, закрепленную на кривошипе, прижать до упора влево.

После этого надеть кривошип на ось мотора и закрепить гайкой.

Внимание: Кривошип и тяга опоры стеклоочистителя должны располагаться по одной линии (180°).

Прижать с обеих сторон пластмассовую решетку. Поставить накладку «4» (рисунок W-6004).

Рычаги щеток в исходном положении располагаются с правой стороны. Надеть рычаг стеклоочистителя на опору. Измерить линейкой расстояние щетки стеклоочистителя до нижней резинки стекла. Расстояние в середине щетки до резинки стекла должно составлять 6 см.

В этом положении надеть рычаг стеклоочистителя на ось и закрепить гайкой.

Смочить ветровое стекло и проверить, устанавливаются ли щетки в исходное положение. При необходимости переставить щетки.

Установить мотор вентилятора отопителя (см. раздел «Снятие и установка вентилятора отопителя»).

(Основой послужила информация с сайта «www.bmwman.ru»)
