Снятие и установка антенны (BMW 3 Series E30)

Снятие

Автоматическая антенна

Вытащить домкрат.

Снять облицовку задних фонарей (см. раздел «Снятие и установка задних фонарей»).

Сначала подтянуть наверх, а затем вытащить боковую облицовку в багажном отсеке.



Отвернуть болты кронштейна антенны.

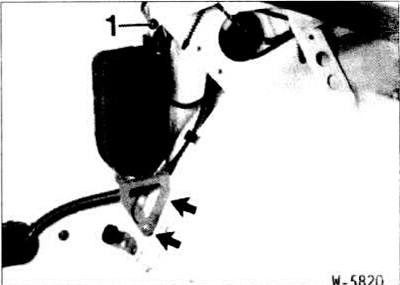

Вытащить антенный кабель, отсоединить разъемное соединение и провод массы «1».

Вытащить сложенную антенну вниз.

Внимание: Если антенна крепится накидной гайкой, отвернуть гайку антенным ключом. При отсутствии специального антенного ключа отвернуть накидную гайку соответствующей отверткой.

Установка

При застрявшей антенне вставить переходник «1» и с помощью мыла обеспечить нормальное скольжение.

Вставить антенну снизу.

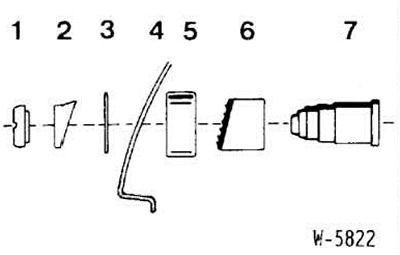

При креплении антенны накидной гайкой поставить в соответствии с рисунком W-5822 врезное и уплотнительное кольца и вставить антенну снизу.

Поставить уплотняющую прокладку и переходник. Слегка навернуть гайку.

Подключить антенный кабель, разъем и провод массы.

Привернуть кронштейн антенны.

Вставить облицовку в багажном отсеке.

Установить облицовку заднего фонаря (см. раздел «Снятие и установка задних фонарей»).

Положить на место домкрат.

Сверление отверстия под антенну

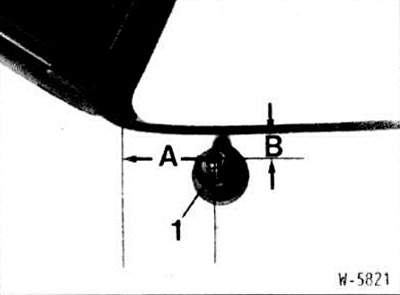

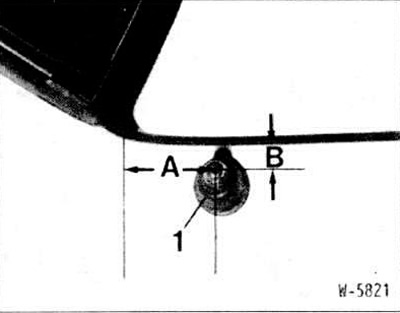

Разметить и просверлить по размерам отверстие под антенну на левом заднем крыле. Размер А — 50 мм, размер В — 25 мм.
