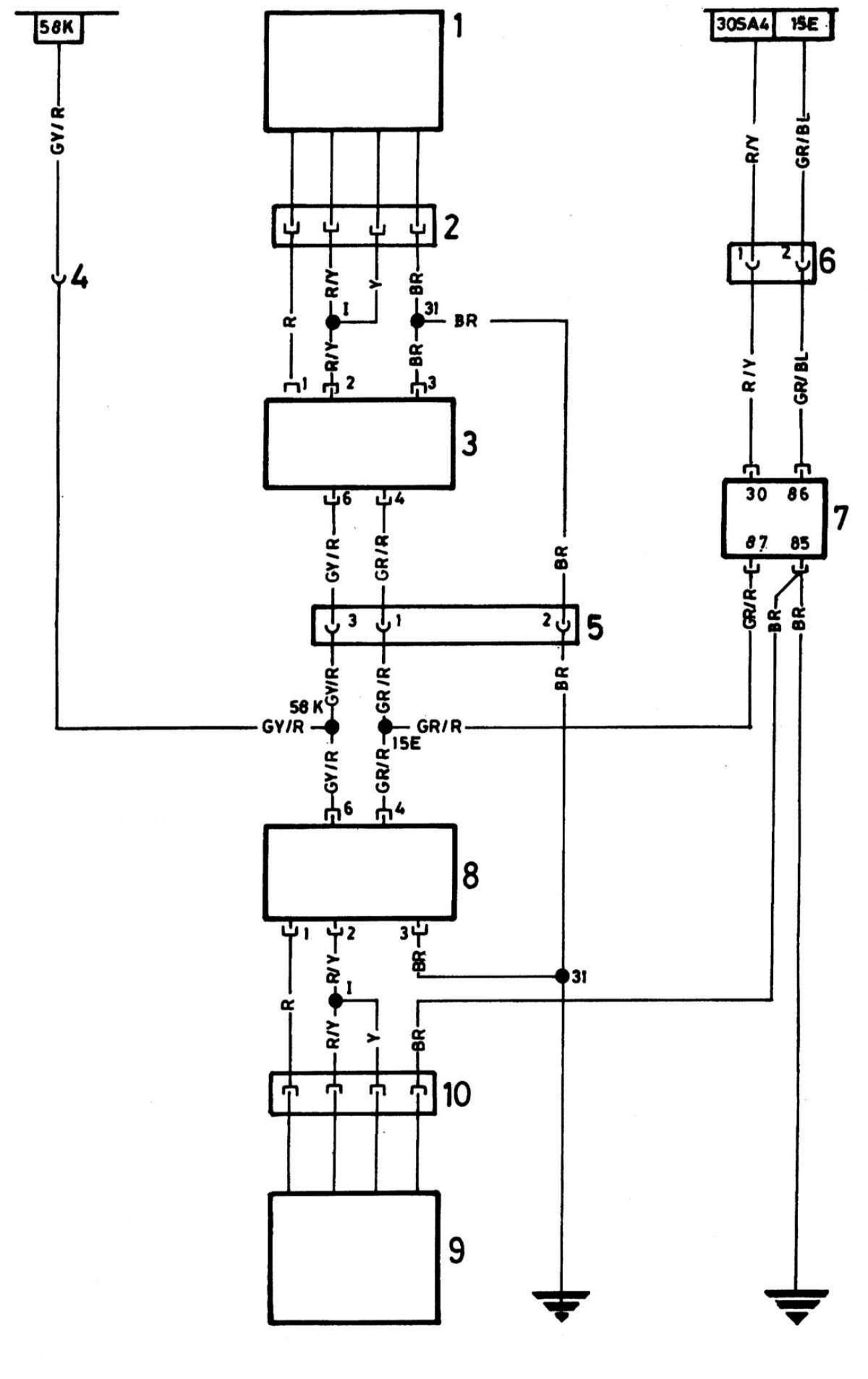

Принципиальная схема сидений с подогревом
Открыть большую картинку в новой вкладке »
1 — Подогрев - пассажирское сиденье
2 — Разъем подогрева сиденья - сторона пассажира
3 — Выключатель подогрева сиденья - сторона пассажира
4 — Штекер провода подогрева сиденья (сторона водителя) к штекеру для подключения специального оборудования (58К)
5 — Штекер провода подогрева сиденья (сторона водителя) к стороне пассажира
6 — Штекер провода подогрева сиденья (сторона водителя) к штекеру для подключения специального оборудования (15Е и 30SA4)
7 — Реле подогрева сидений
8 — Выключатель подогрева сидений - сторона водителя
9 — Подогрев - сиденье водителя
10 — Разъем подогрева сиденья - сторона водителя
2 — Разъем подогрева сиденья - сторона пассажира
3 — Выключатель подогрева сиденья - сторона пассажира
4 — Штекер провода подогрева сиденья (сторона водителя) к штекеру для подключения специального оборудования (58К)
5 — Штекер провода подогрева сиденья (сторона водителя) к стороне пассажира
6 — Штекер провода подогрева сиденья (сторона водителя) к штекеру для подключения специального оборудования (15Е и 30SA4)
7 — Реле подогрева сидений
8 — Выключатель подогрева сидений - сторона водителя
9 — Подогрев - сиденье водителя
10 — Разъем подогрева сиденья - сторона водителя
