A jobb oldali hengerfej vezérműtengelyeinek eltávolítását szerszámokkal kell elvégezni "11.2.300", "11.2.441", "11.2.443", "11.2.444", "11.2.445" és "11.5.180".
A vezérműtengelyek előkészítése az eltávolításhoz:

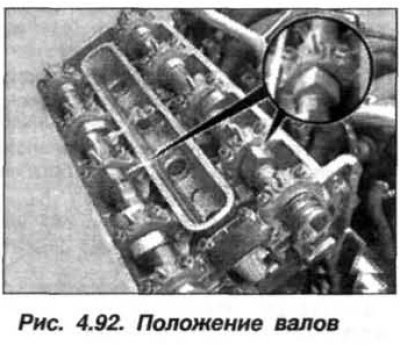

- forgassa el a kipufogó vezérműtengelyét a hatszögnél úgy, hogy a 2. henger szelepeinek bütykei függőlegesen felfelé legyenek (felső kör nyíl, 4.92. ábra).
- forgassa el a szívó vezérműtengelyt a hatszögnél úgy, hogy az 1. henger szelepeinek bütykei függőlegesen felfelé legyenek (alsó kör nyíl).
A vezérműtengelyek felszerelését a következő sorrendben kell elvégezni.
Szerelje fel a kipufogó és szívó vezérműtengelyeket az 1–4. hengersorra. A vezérműtengelyek jelzése "A,1-4" a kipufogószelepeknél és "E,1-4" a szívószelepeknél.
Beszereléskor fordítsa el a kipufogó vezérműtengelyét a hatszögnél úgy, hogy a 2. henger szelepeinek bütykei függőlegesen felfelé legyenek, és az 1. henger szívó vezérműtengelyének bütykei is függőlegesen felfelé legyenek.
Szerelje fel a csapágyfedeleket a helyükre. A kipufogó vezérműtengely csapágyfedelei A1-től A5-ig vannak jelölve, a szívóoldalról leolvasva. A bemeneti vezérműtengely csapágyfedelei E1-től E5-ig vannak jelölve, a bemeneti oldalról olvasva.

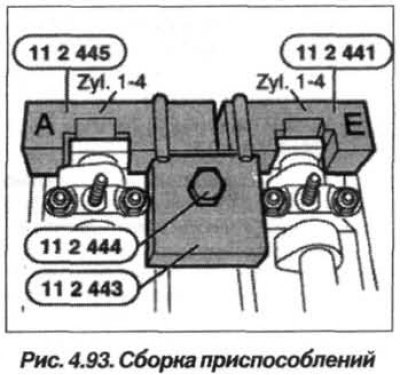

Telepítse a "11.2.445" (A) és "11.2.441" (E) eszközöket (4.93. ábra) a vezérműtengelyeken az 1-4 hengersoron.

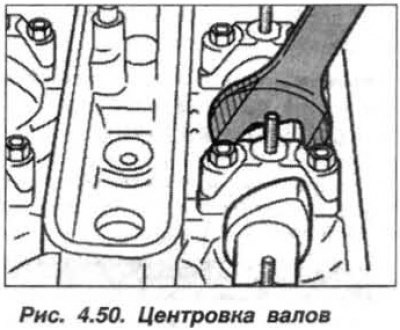

Csavarkulcs segítségével (lásd a 4.50. ábrát), állítsa be a vezérműtengelyek helyzetét úgy, hogy a "11.2.445" és a "11.2.441" eszközök szorosan illeszkedjenek a hengerfejhez, hézag nélkül.
Szerelje fel a "11.2.443" (4.93. ábra) eszközt a "11.2.445" és "11.2.441" készülékekre, és rögzítse a gyújtógyertya furatába csavart "11.2.444" csavarral.
Figyelem! A motor beindítása előtt távolítsa el a "11.5.180" eszközt.
Szerelje össze a motort. A szelep időzítésének beállítása magasan képzett műszaki személyzetet és speciális felszerelést igényel, ezért azt csak a CTOA-BMW-nél szabad elvégezni.
